УРАН-2 — установка для проверки сложных защит

Назначение установки Уран-2

Установка Уран-2 предназначена для проверки электрических и временных характеристик простых средств релейной защиты и автоматики. Она позволяет заменить установки ЭУ5000 и ЭУ5001 и их модификации.

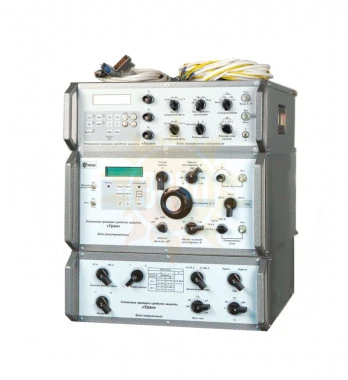

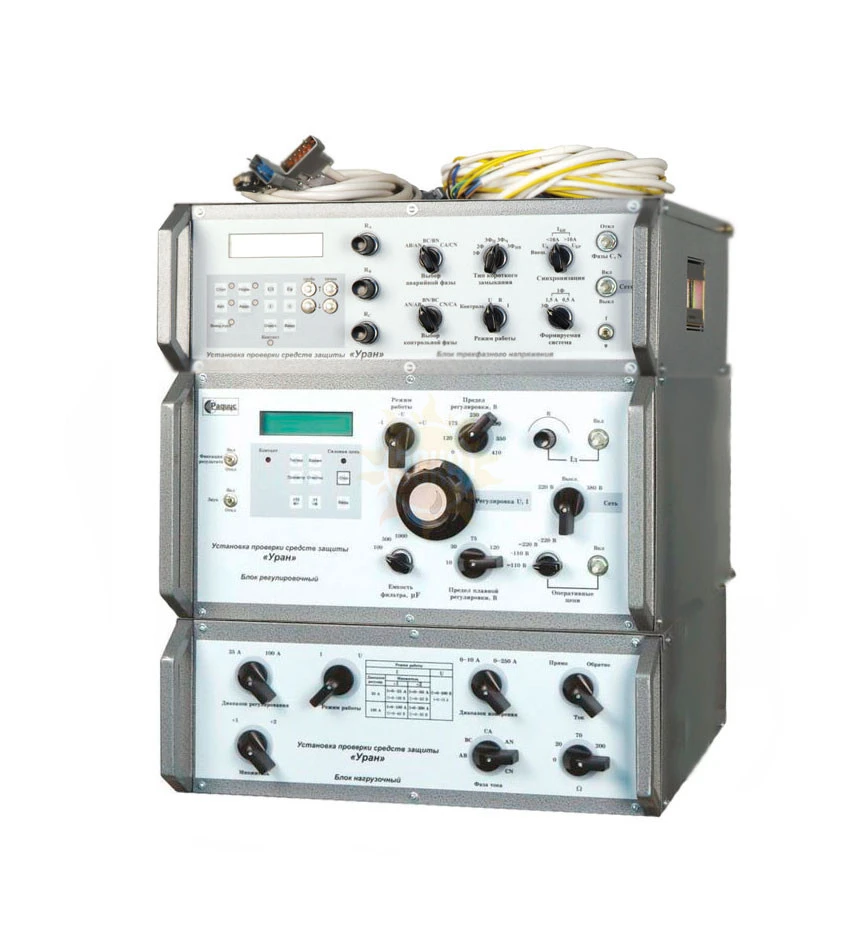

Установка Уран-2 состоит из трех блоков: регулировочного, нагрузочного и блока трехфазного напряжения.

Регулировочный блок предназначен для формирования регулируемого переменного напряжения в диапазоне 0,1-410 В с максимальным выходным током до 10 А или регулируемого постоянного (выпрямленного со сглаживанием) напряжения с диапазоном регулировки 0,1-240 В и максимальным выходным током 5 А.

Для проверки однополярных выводов последовательной и параллельной обмоток реле постоянного тока блок формирует выпрямленный
(без сглаживания) ток с плавной регулировкой в диапазоне 0,01-5 А. Значения формируемого тока, напряжения и тока I одновременно выводятся на жидкокристаллический индикатор.

Для питания оперативных цепей проверяемого устройства защиты блок имеет дополнительный выход переменного или постоянного напряжения 220 (110) В с максимальным выходным током 1 А.

Блок позволяет измерять время срабатывания, возврата или длительность проскальзывающего импульса в диапазоне 0,001-100 с.

Предусмотрены следующие сервисные функции

• расчет средних значений тока, напряжения, мощности, времени срабатывания и отпускания, полного сопротивления и коэффициента возврата;
• циклический режим работы при измерении временных характеристик с возможностью задания количества циклов 1-99, длительности включения 1-99 с и паузы 0,1-9,9 с;
• хранение и возможность просмотра значений десяти последних измерений;
• световое и звуковое сопровождение момента срабатывания проверяемого устройства.

Максимальная потребляемая мощность по цепям питания не более 5500 В·А.

Габаритные размеры блока составляют 480x240x510 мм, масса - не более 32 кг.

Блок нагрузочный предназначен для формирования переменного тока с диапазоном регулировки 0,5-200 А, либо переменного напряжения с диапазоном регулировки 0,1-500 В. Измерение и отображение значений формируемых выходных величин осуществляется измерительной схемой блока регулировочного.

Габаритные размеры блока составляют 480х200х510 мм, масса - не более 25 кг.

Блок трехфазного напряжения предназначен для формирования трехфазного переменного напряжения с плавной регулировкой в диапазоне 0,1-63,5 В и максимальным током 0,5 А в каждой фазе.

Блок позволяет осуществлять плавную регулировку угла сдвига фаз между опорным сигналом и фазным или линейным напряжением формируемой системы в диапазоне 0-360°.

В качестве опорного сигнала могут выступать

• внешнее напряжение 4-400 В;
• напряжение, формируемое блоком регулировочным;
• ток, формируемый блоком нагрузочным;
• напряжение одной из фаз формируемой системы.

Блок можно использовать как источник однофазного переменного напряжения с плавной регулировкой выходного сигнала в диапазонах:
0,1-200 В и максимальным током 0,5 А; либо 0,1-65 В с максимальным током 1,5 А, а также как источник однофазного переменного тока с плавной регулировкой сигнала в диапазоне 0,1-25 А.

При формировании блоком однофазного сигнала (напряжения или тока) имеется возможность регулировки угла сдвига фаз между опорным и формируемым сигналами в диапазоне 0-360°; либо регулировки частоты: плавной регулировки в диапазоне 40-60 Гц с дискретностью 0,1 Гц или ступенчатой в диапазоне 50-550 Гц с дискретностью 50 Гц.

Блок позволяет имитировать однофазные, двухфазные и трехфазные короткие замыкания со сбросом напряжения в аварийных фазах до значения напряжения установки с сохранением симметричности относительно неповрежденных фаз.

Блок может использоваться

• как вольтметр для измерения внешнего напряжения в диапазоне 0,1-400 В;
• как амперметр для измерения внешнего тока в диапазоне 0,1-25 А;
• как фазометр для измерения угла сдвига фаз между двумя внешними напряжениями или внешним напряжением и внешним током в диапазоне 0-360°;
• как омметр для измерения внешнего сопротивления в диапазоне 0,01-10 Ом.

Габаритные размеры блока - 480x160x510 мм, масса блока - не более 20 кг.
