АВ-25-01 - аппарат высоковольтный испытательный

распечатать описание в PDF

Артикул: 242555

АВ-25-01 - аппарат высоковольтный испытательный

Предустановленная частота

0,1Гц

Возможность снижения частоты

нет

Форма выходного напряжения

косинусоидально-прямоугольная

Переменное напряжение, пиковое значение

20 кВ

Переменное напряжение, действующее значение

14 кВ синус

Постоянное напряжение

20 кВ

Измерение тока утечки

нет

Выходная нагрузка (при максимальном действующем значении напряжения и частоте 0,1Гц)

3,5 мкФ

Диагностика ЧР

нет

Диагностика TD

нет

Исполнение

два блока

Вес установки

42 кг

Поставка прекращена

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

Описание аппарата высоковольтного испытательного АВ-25-0,1:

Аппарат высоковольтный АВ-25-01 предназначен для получения испытательного напряжения на емкостных объектах частоты 0,1 Гц. амплитудой до 20кВ (в частности для испытания кабелей из сшитого полиэтилена) и испытания объектов постоянным напряжением величиной до 20кВ.

Технические характеристики аппарата высоковольтного испытательного АВ-25-01:

Параметр	Значение
Выходное знакопеременное напряжение, кВ	1- 20
Частота выходного напряжения, Гц	0,1
Форма испытательного напряжения	косинусно-прямоугольная
Максимальная емкость объекта испытания, мкф	3,5
Минимальная емкость объекта испытания, мкф	0.01
Время непрерывной работы, ч	1
Относительная погрешность измерения высокого напряжения, %	3
Относительная погрешность частоты испытательного напряжения, %	3
Условия эксплуатации	диапазон температур окружающего воздуха от -15 до +35°С; относительная влажность воздуха при температуре 25°С до 80%; для эксплуатации под навесом или в помещениях
Масса, кг, не более	42
Срок службы, лет	10

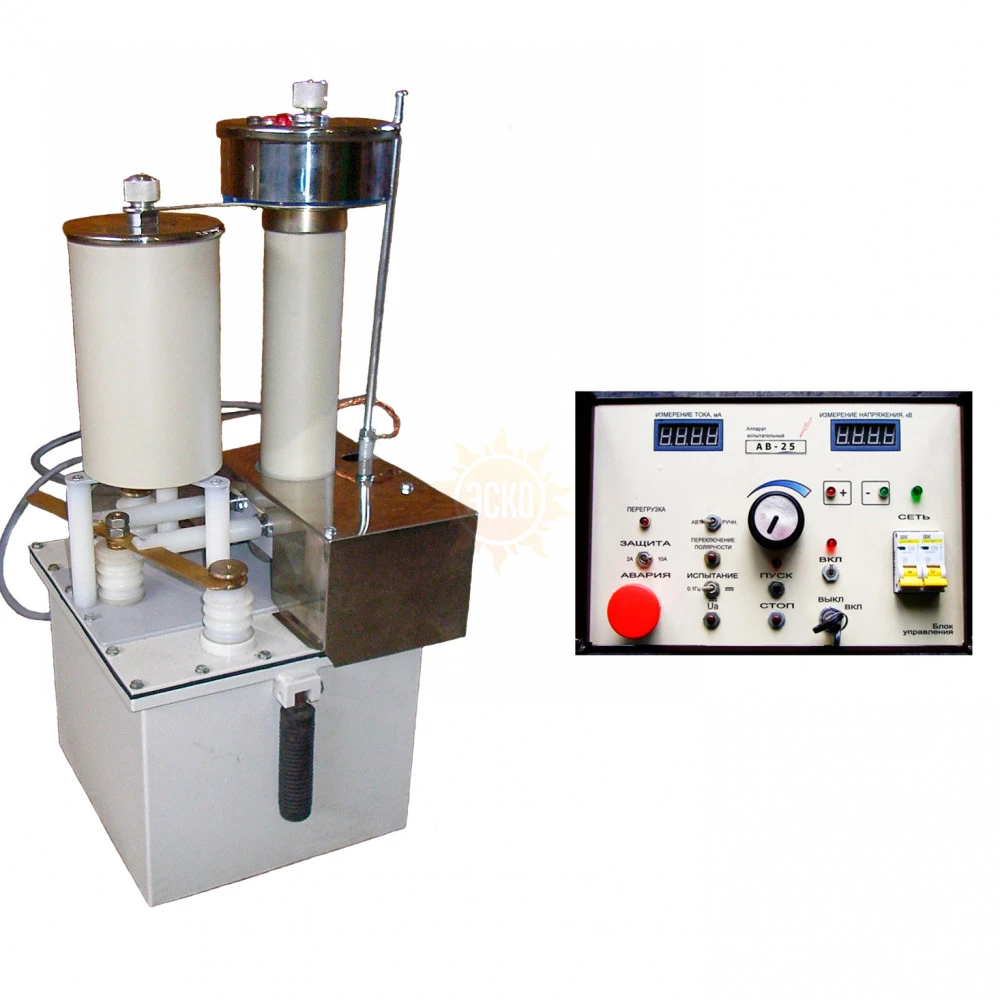

Комплектация АВ-25-01

Комплект поставки АВ-25-01

№	Наименование	Количество

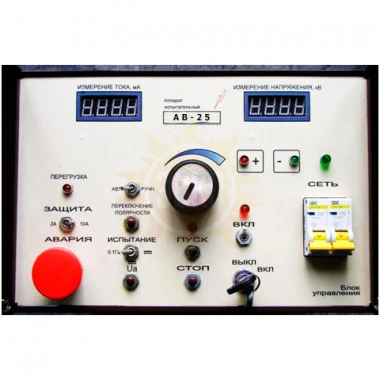

1	Блок управления АВ-25-БУ	1

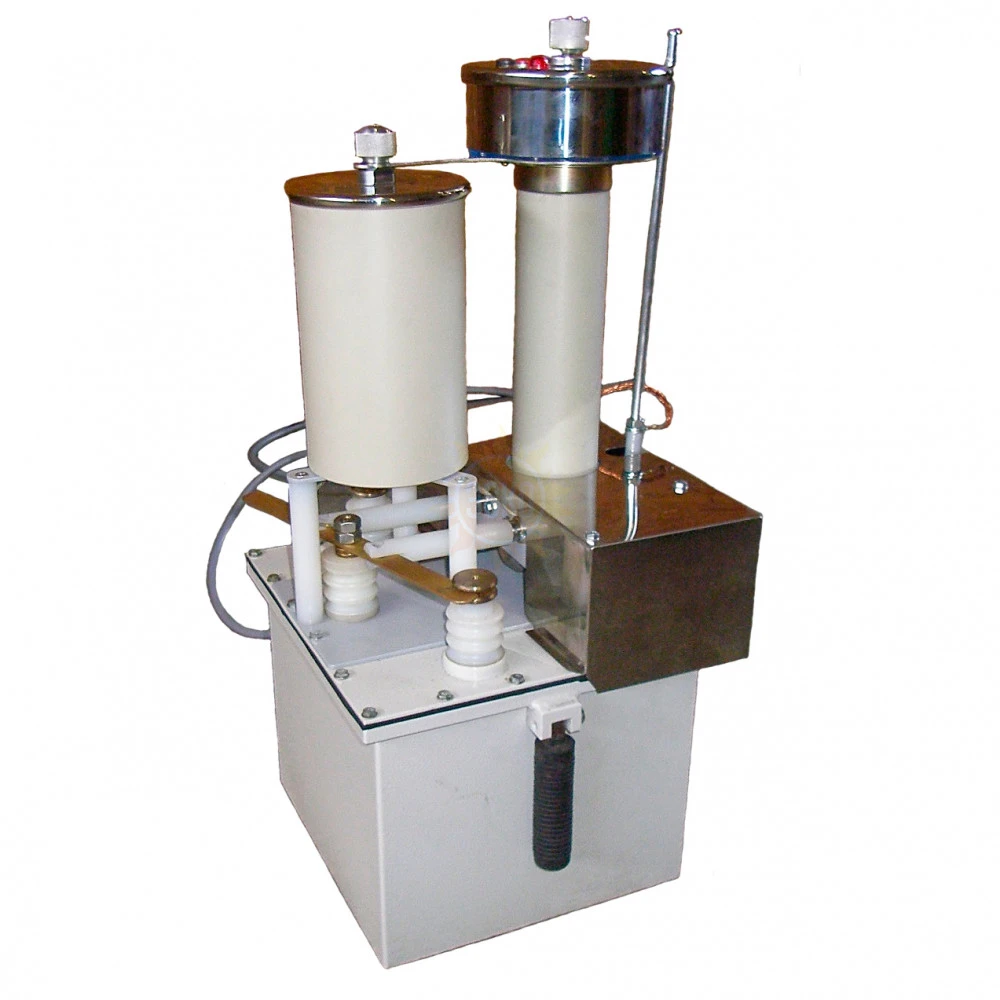

2	Блок высоковольтный АВ-25-БВ	1
3	Комплект кабелей и проводов	1
4	Руководство по эксплуатации	1
