АВИЦ-40-СНЧ — аппарат высоковольтный

Назначение аппарата высоковольтного АВИЦ-40-СНЧ

Аппарат высоковольтный испытательный цифровой АВИЦ-40-СНЧ – позволяет генерировать и измерять напряжение и силу переменного тока СНЧ и постоянного тока.

Информация о ходе испытаний представлена на графическом дисплее — напряжение в виде "бегущего" графика синусоидальной формы частотой от 0,01 до 0,1 Гц, ток также в виде графика, причем можно одновременно включить оба "бегущих" графика. Дополнительно информация о токе и напряжении представлена в цифровом формате. Стандартно для серии АВИЦ — разрядное устройство, таймер, автоматический режим, компактный размер. Нагрузочная способность в режиме СНЧ на частоте 0,1 Гц — 10 мкФ при 11 кВ, 2 мкФ при 36 кВ, 1.8 мкФ при 40 кВ. Аппарат автоматически работает и в режиме СНЧ и в режиме постоянного напряжения отрицательной и положительной полярностей. Клавишами "Стрелка вверх" и "Стрелка вниз" в любой момент можно изменить амплитуду напряжения. Аппарат автоматически подбирает оптимально возможную форму выходного синусоидального СНЧ напряжения в зависимости от нагрузки и установленного напряжения, а также обеспечивает симметрию отрицательного и положительного полупериода напряжения. При подаче высокого напряжения аппарат сначала проверяет нагрузку на короткое замыкание, далее в течении 4-х полупериодов подстраивается под заданное напряжение. При превышении зарядного тока максимальных значений, аппарат предложит снизить частоту СНЧ. Напряжение постоянного тока можно выбрать в меню отрицательной полярности и положительной полярности.

Управление токовой защитой. Параметр ограничение тока заряда — ток, при котором прибор снимет высокое напряжение (защита по току). Данные параметры для СНЧ — 90 мА (действующие значение), для постоянного тока — 60 мА (постоянная составляющая). Эти значения можно уменьшить из меню прибора.

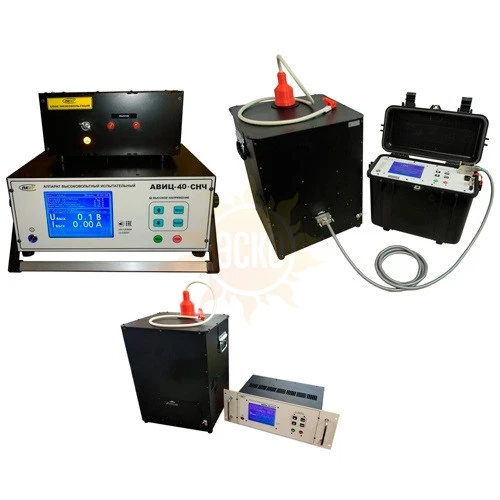

Аппарат высоковольтный АВИЦ-40-СНЧ поставляется в 3 исполнениях:

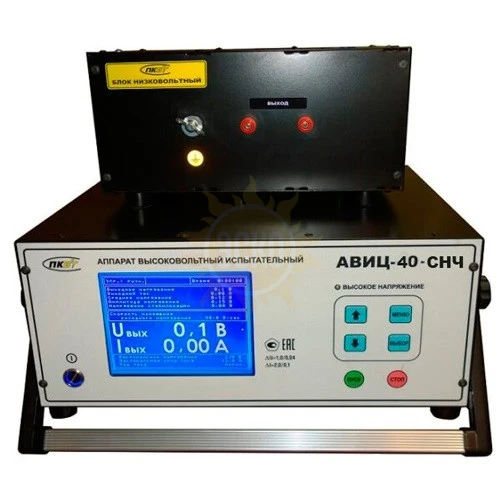

• Исполнение 1 — стальной корпус, вертикальное и горизонтальное рабочее положение;
• Исполнение 2 — пластиковый корпус, вертикальное и горизонтальное рабочее положение (цена указана за исполнение 2);

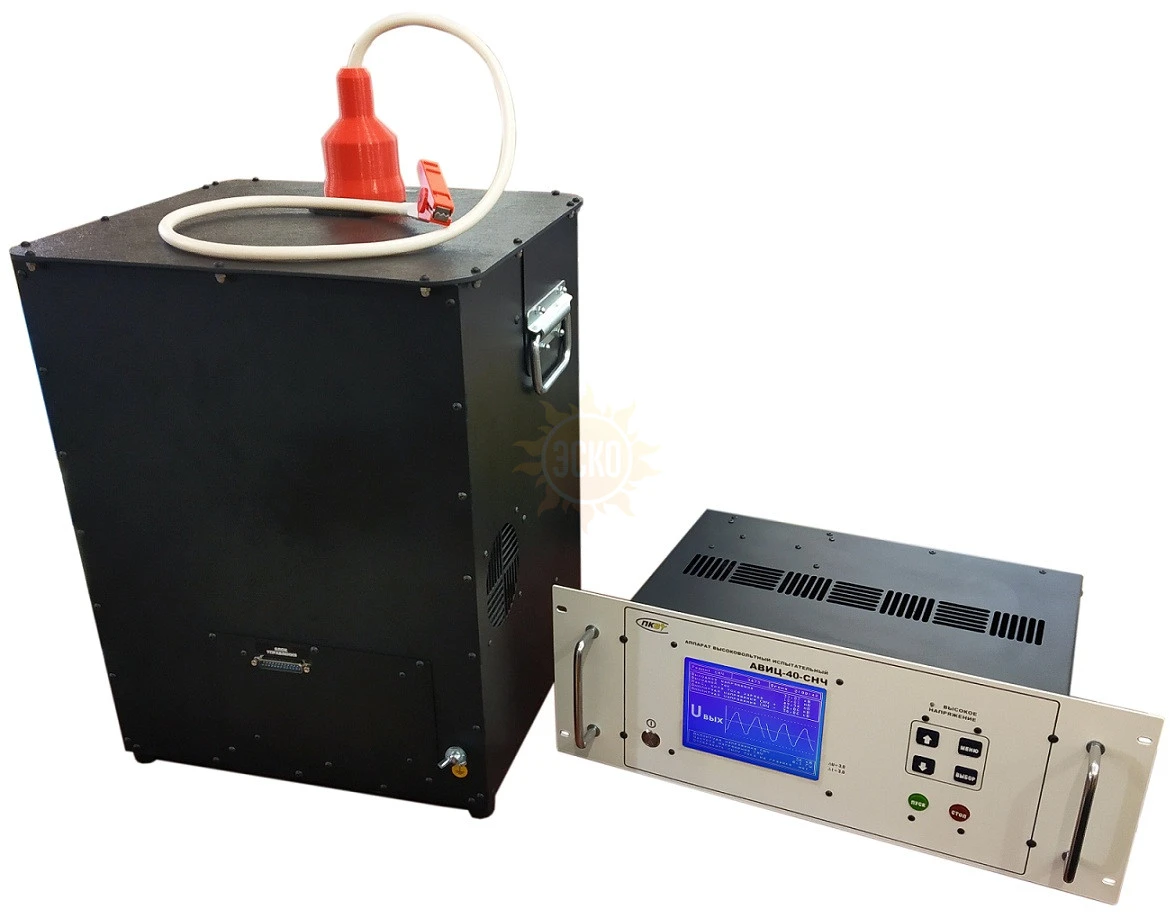

• Исполнение 3 — стальной корпус, исполнение под стойку 19′.

Особенности аппарата высоковольтного АВИЦ-40-СНЧ

• Разработка и производство России;
• Графический экран — промышленный, рабочая температура -30…+50°С;
• Провод межблочный — в стальной броне, жилы силиконовые гибкие при отрицательных температурах;
• Провод питания — производства России;
• Нагрузка на частоте 0,1 Гц — 10 мкФ при 11 кВ, 2 мкФ при 36 кВ, 1,8 мкФ при 40 кВ;
• Время непрерывных испытаний при окружающей температуре +38°С и полной мощности — 8 ч;
• Установка тока защиты в режиме СНЧ до 90 мА;
• Установка тока защиты в режиме постоянного U до 60 мА;
• Интерфейс USB и ПО с фотографией рез-та (дополнительная опция);
• Интерфейс RS-485 с форматом ModBus RTU (дополнительная опция);
• Графическое и цифровое отображение напряжения и тока;
• Влагопылезащитное исполнение блоков IP54 и IP60;
• Защита экрана — поликарбонат с защитным покрытием;
• Компактный, относительно легкий, мощный;
• Фиксация значений U и I при эл. пробое в нагрузке;
• Автоматический режим работы, таймер;
• Температурная защита высоковольтного блока +50°С.
