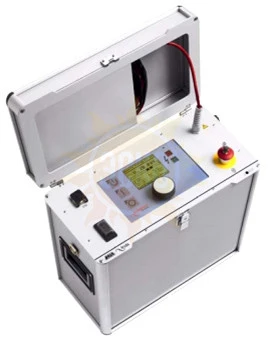

FRIDA - портативное устройство для высоковольтных испытаний синусоидальным напряжением сверхнизкой частоты

распечатать описание в PDF

Артикул: 58469

FRIDA - портативное устройство для высоковольтных испытаний синусоидальным напряжением сверхнизкой частоты

Предустановленная частота

0,1Гц

Возможность снижения частоты

есть

Форма выходного напряжения

косинусоидально-прямоугольная, синусоидальная

Переменное напряжение, пиковое значение

30 кВ

Переменное напряжение, действующее значение

23 кВ синус, 30 кВ прямоугольник

Постоянное напряжение

30 кВ

Выходной ток, максимальное значение

14 мА

Испытание оболочки

Есть

Режим поиска мест повреждения оболочки

Есть

Диагностика ЧР

опционально

Диагностика TD

опционально

Исполнение

моноблок

Вес установки

19,5 кг

цена по запросу

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Госреестр 75978-19
до 22.08.2029

Межповерочный интервал 2 года

ТД «ЭСКО» официальный дистрибьютор BAUR в России

Область применения портативного устройства для высоковольтных испытаний синусоидальным напряжением сверхнизкой частоты FRIDA

Испытание высоковольтных кабелей в полевых условиях в соответствии со стандартами VDE DIN 0276-620/621 (CENELEC HD 620/621), IEEE P 400.2-2004, IEEE 400-2001;
Испытание оболочки кабелей / локализация мест повреждения оболочки;
Испытание изоляции электрического оборудования, в частности, вращающихся машин (двигателей и генераторов).

Особенности портативного устройства для высоковольтных испытаний синусоидальным напряжением сверхнизкой частоты FRIDA

Компактность, простота и портативность оборудования;
Источник чистого синусоидального truesinusâ напряжения сверхнизкой частоты;
Полностью автоматизированная программируемая последовательность испытаний;
Обмен и сохранение данных, используя USB-интерфейс;
Встроенный отсек для кабелей и гибкий испытательный кабель;
Автоматическое встроенное разрядное устройство;
Возможность расширения системы для проведения полной диагностики с измерением tg δ и частичных разрядов на стабильной сверхнизкой частоте без использования резонансных схем.

Технические характеристики портативного устройства для высоковольтных испытаний синусоидальным напряжением сверхнизкой частоты FRIDA

Параметр	Значение
Максимальное выходное напряжение	23 кВ (действующее) синусоидальное напряжение сверхнизкой частоты
	30 кВ меандр (косинусно-прямоугольная форма)
	+/- 30 кВ напряжение постоянного тока
Нагрузочная характеристика при испытании синусоидальным напряжением	Нагрузочная характеристика при испытании напряжением косинуснопрямоугольной формы
Диапазон регулирования частоты	0,01 Гц … 0,1 Гц (автоматическая настройка)
Питание	110 … 240 В, 50/60 Гц
Рабочая температура	-10 … +50 °С
Температура хранения	-20 … +60 °С
Класс защиты	Пыле и влагозащищенное
Языки	Английский, немецкий, голландский, русский; другие языки по требованию
Размеры, приблизительно	438 х 412 х 220 мм (ширина х высота х глубина)
Вес	19,5 кг

Комплект поставки FRIDA

Наименование	Количество
Портативное устройство для высоковольтных испытаний синусоидальным напряжением сверхнизкой частоты FRIDA	1
Штанга для заземления и разряда EES 40	1
Кабель заземления, 6 мм², 10 м; с крепежным зажимом	1
Встроенный высоковольтный кабель со струбциной	1
Шнур сетевого питания	1
Устройство вывода информации включая ПО и кабель соединения	1
Руководство по эксплуатации на русском языке	1
