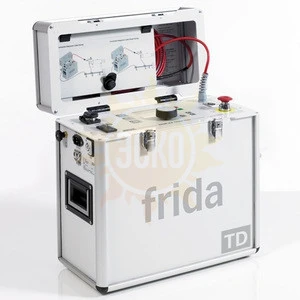

FRIDA-TD - портативное устройство для высоковольтных испытаний синусоидальным напряжением сверхнизкой частоты

распечатать описание в PDF

Артикул: 593826

FRIDA-TD - портативное устройство для высоковольтных испытаний синусоидальным напряжением сверхнизкой частоты

Предустановленная частота

0,1Гц

Возможность снижения частоты

есть

Форма выходного напряжения

косинусоидально-прямоугольная, синусоидальная

Переменное напряжение, пиковое значение

34 кВ

Переменное напряжение, действующее значение

24 кВ синус, 34 кВ прямоугольник

Постоянное напряжение

34 кВ

Выходной ток, максимальное значение

14 мА

Измерение тока утечки

опционально

Выходная нагрузка (при максимальном действующем значении напряжения и частоте 0,1Гц)

0,5 мкФ

Испытание оболочки

Есть

Режим поиска мест повреждения оболочки

Есть

Диагностика ЧР

опционально

Диагностика TD

встроена

Исполнение

моноблок

Вес установки

19,5 кг

цена по запросу

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Госреестр 75978-19
до 22.08.2029

Межповерочный интервал 2 года

ТД «ЭСКО» официальный дистрибьютор BAUR в России

Область применения портативного устройства для высоковольтных испытаний синусоидальным напряжением сверхнизкой частоты FRIDA-TD

Испытание высоковольтных кабелей с СПЭ-изоляцией до 20кВ.
Испытание высоковольтных кабелей с бумажно-пропитанной изоляцией.
Испытание электрооборудования среднего напряжения.
Испытание оболочки кабельной линии с СПЭ-изоляцией.
Встроенная функция диагностики кабельных линий методом измерения тангенса угла диэлектри-ческих потерь tan δ с точностью 1x 10-4.
Диагностики кабельных линий методом измерения уровня частичных разрядов в комбинации с системой диагностики уровня частичных разрядов PD-Portable (опция).

Особенности портативного устройства для высоковольтных испытаний синусоидальным напряжением сверхнизкой частоты FRIDA-TD

Компактность, простота и портативность оборудования;
Макс. испытательное напряжение 24 кВдейст;
Технология испытаний VLF truesinus ® (СНЧ) обеспечивает чистое синусоидальное напряжение не зависимое от нагрузки;
Быстрая и простая процедура измерения;
Автоматически и индивидуально программируемые процессы испытаний и диагностики, вкл. оценку;
Интуитивно понятное управление;
Не требуется дополнительного оборудования для проведения измерений тангенса дельта;
Встроенный накопитель данных измерений;
Передача данных через USB-порт;
Компьютеризованное управление данными испытаний и измерений с использованием специального ПО;
Встроенный отсек для хранения кабеля;
Автоматическое разрядное устройство.

Технические характеристики портативного устройства для высоковольтных испытаний синусоидальным напряжением сверхнизкой частоты FRIDA-TD

Выходное напряжение
СНЧ синусоидальное напряжение	1…24 кВ_дейст. (34 кВ_пик.)
СНЧ прямоугольное напряжение	1…34 кВ
Постоянное напряжение	±1…34 кВ
Разрешение	0,1 кВ
Точность	1%
Диапазон частот СНЧ	0,1…0,01 Гц
Диапазон нагрузок	10 нФ...8 мкФ
Макс. нагрузка	0,5 мкФ при 0,1 Гц, 24 кВ_дейст. 1,0 мкФ при 0,05 Гц, 24 кВ_дейст. 8,0 мкФ при 0,01 Гц, 18 кВ_дейст.
Выходной ток
Диапазон измерений	0…14 мА
Разрешение	1 мкА
Точность	1 %
Измерения тангенса угла диэлектрических потерь:
СНЧ синусоидальное напряжение	1…24 кВ_дейст
Частота измерения	0,1Гц
Диапазон нагрузок	10 нФ...8 мкФ
Точность измерения tan δ	1x 10-4
Разрешение	1x 10^-5
Регистрация токов утечки	посредством устройства VSE-Box (опция)
Общие данные:
Напряжение питания	110…240 V, 50/60 Гц
Макс. потребляемая мощность	300 Вт
Разъем для передачи данных	USB-2.0
Класс защиты	IP54
Языки	Русский, немецкий, английский
Рабочая температура	-10 … +50 °С
Температура хранения	-20 … +60 °С
Размеры (Ш x В x Г)	438 x 412 x 220 мм
Вес	19,5 кг

Комплект поставки FRIDA-TD

Наименование	Количество
Портативное устройство для высоковольтных испытаний синусоидальным напряжением сверхнизкой частоты FRIDA-TD	1
Встроенная функция диагностики кабельных линий методом измерения тангенса угла диэлек-трических потерь	1
Штанга для заземления и разряда EES 40	1
Кабель заземления, 6 мм², 5м; с крепежным зажимом	1
Встроенный высоковольтный кабель со струбциной, 5м	1
Короткозамкнутая штепсельная заглушка для подсоединения внешнего блока дистанционного отключения	1
Шнур сетевого питания	1
Руководство по эксплуатации на русском языке	1

Дополнительная комплектация

Наименование	Цена
PD-Portable Портативная система измерения частичных разрядов и определения мест частичных разрядов PD на кабельных линиях	По запросу
VSE-Box устройство регистрации токов утечки	По запросу
Внешнее устройство аварийного отключения со световой сигнализацией режима работы уста-новки; барабан с кабелем длиной 25 м	По запросу
