HVA120 - высоковольтная испытательная установка

Назначение высоковольтной испытательной установки HVA120

• Формирование и измерение высокого напряжения специальной формы инфранизкой частоты;
• Формирование и измерение высокого напряжения постоянного тока.

Принцип действия высоковольтной испытательной установки HVA120

Принцип действия высоковольтной испытательной установки HVA120 основан на преобразовании напряжения питания в высокое напряжение переменного тока, выпрямлении этого напряжения, периодической коммутации выпрямленного напряжения и индуктивно-емкостной цепи.

На выходе установки HVA120 может быть установлено напряжение постоянного тока обеих полярностей, симметричное высоковольтное синусоидальное напряжение или импульсы прямоугольной формы. При этом у формируемых инфранизкочастотных напряжений длительность положительного и отрицательного полупериода одинакова, амплитуды полуволн равны и не зависят от емкости нагрузки. Частота формируемого напряжения определяется частотой коммутации.

Установка HVA120 может работать как в ручном, так и в автоматическом режимах работы.

Область применения высоковольтной испытательной установки HVA120

• Испытание прочности и разрушающий пробой изоляции кабелей
• Проверка электрической прочности и определение дефектов изоляции в силовых кабелях с изоляцией из сшитого полиэтилена, других изолированных электрических цепях

Преимущества высоковольтной испытательной установки HVA120

• Установка оснащена памятью для хранения результатов измерений и интерфейсами связи с персональным компьютером типа USB, RS-232 и Bluetooth
• В основе конструкции лежит сухая высоковольтная система генерации высокого напряжения на элементах силовой электроники, без использования масляных трансформаторов
• Основные узлы: высоковольтный блок, ограничительный и разрядный резисторы, микропроцессор, АЦП, ЦАП, цветной ЖК-дисплей, кнопки управления

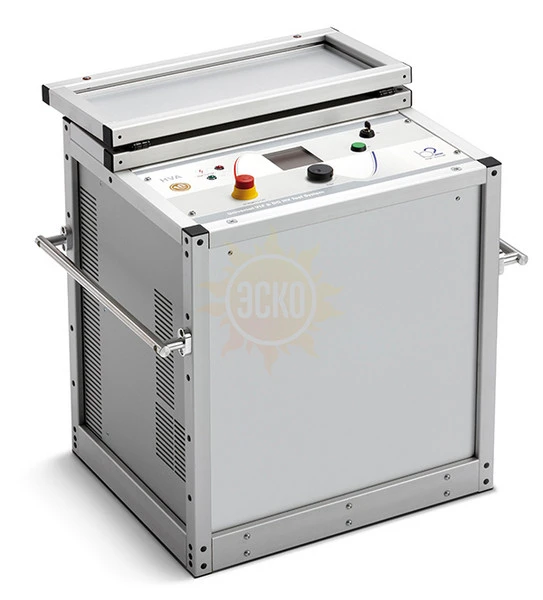

• Установка выполнена в металлических корпусах. На верхней панели расположены органы управления, закрывающиеся откидывающейся крышкой, на боковых – высоковольтный выход, разъем сети питания, вентиляторы обдува, клеммы заземления. По бокам корпуса размещены ручки для переноски.
• Установка относится к ремонтируемым и восстанавливаемым изделиям

Особенности высоковольтной испытательной установки HVA120

• Выходное напряжение
  • Переменное, Синус: -120 кВ пиковое, симметричное, 85кВ действ.;
  • Прямоугольник: 0-120 кВ;
  • Постоянное: ± 0-120 kВ;
• Разрешение: 0,1кВ на всем диапазоне;
• Погрешность: +/- 1% от диапазона;
• Выходной ток: 0-60мA;
• Разрешение: 1мкA;
• Погрешность: +/- 1% от диапазона;
• Частота выходного сигнала: 0.01….0.1 Гц с шагом 0.01Гц (предустановка 0.1Гц), автоматический выбор частоты;
• Диапазон сопротивления: 0.1 MΩ...5 ГΩ;
• Максимальная выходная нагрузка (при макс. напряжении): 0.5 мкФ @ 0.1 Гц @ 85kВ действ (прим 2км кабель), 5.0 мкФ @ 0.01 Гц @ 85kВ действ (примерно 20км кабель);
• Цифровой ЖК дисплей для прямой индикации : напряжение и ток (действующие значения и / или пиковые), емкость, сопротивление, время, напряжение пробоя, графическое отображение выходного напряжения в реальном времени;
• Индикатор наличия внешнего напряжения;
• Блок разрядки цепи после тестирования;
• RS232, USB – опционно;
• ПО „HVA Control Center“;
• Память: 50 ячеек памяти, энергонезависимая;
• Вес 181 кг.
