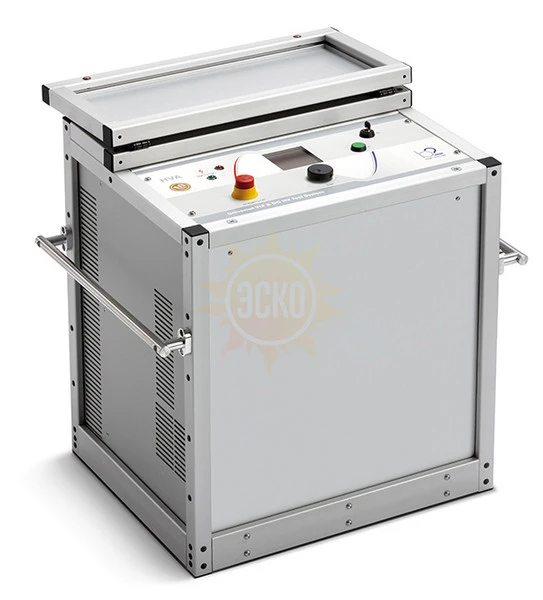

HVA90 - высоковольтная СНЧ установка для испытаний кабелей с изоляцией из сшитого полиэтилена, 90 кВ

Назначение установки HVA90

Высоковольтная установка HVA представляет собой легкую в использовании, изготовленную в одном корпусе, контролируемую микропроцессором, портативную установку для полевого использования, для высоковольтного тестирования высоким постоянным напряжением или напряжением сверх низкой частоты (VLF) диэлектрических свойств различных типов электрической изоляции.

Особенности установки HVA90

• Наиболее современная на сегодняшний день из всех предлагаемых покупателям высоковольтных испытательных СНЧ установок, а также наиболее компактная и легкая по весу установка;
• Высоковольтное тестирование СНЧ (0.1 Гц), Постоянным напряжением DC (±), прожиг изоляции и тестирование оболочки кабеля;
• СНЧ тестирование: быстрое и безопасное тестирование длинных кабелей с изоляцией из сшитого полиэтилена (СПЭ);
• Автоматическое тестирование или в ручном режиме, согласно всем международным стандартам IEEE 400.2, VDE 0276, CENELEC, HD620 S1, NEN 3620, SANS 10198 и IEC 60060-3;
• Данная установка – все что нужно для диагностики кабеля в одном приборе;
• Идеальный, симметричный, полностью синусоидальный выходной высоковольтный сигнал на всем диапазоне, вне зависимости от нагрузки;
• Большой ЖК дисплей с подсветкой - Графическое отображение формы выходного тестирующего сигнала в реальном времени на дисплее прибора, а также всех параметров тестирования – напряжение, ток, емкость;
• Удобный и простой пользовательский интерфейс, управляемый только одним навигационным колесиком;
• Одноблочная, ударопрочная конструкция прибора;
• Огромный потенциал тестирования по емкости (до 12 мкФ), что соответствует 30 км стандартного высоковольтного кабеля или 10 км кабеля при тестировании одновременно по трем фазам;
• Встроенная автоматическая система выбора оптимальной тестовой частоты прибора (СНЧ) в зависимости от величины нагрузки;
• Энергонезависимая память;
• В установке не используются никакие подвижные механические части или масло для генерации или изоляции высокого напряжения. Этим достигается минимизация обслуживания установки и как следствие существенное увеличение срока ее службы;
• Защита от короткого замыкания в случае прожига изоляции.

Применение установки HVA90

Высоковольтная тестирующая установка HVA разработана для проведения тестирования различных типов изоляции высоким напряжением. Эти применения включают, но не ограничены, тестированием объектов с высокой емкостью такие как кабели и генераторы. Другое применение установки включает в себя высоковольтное тестирование переключателей, высоковольтных трансформаторов, двигателей, изоляторов, высоковольтных вводов и т.д.

При тестировании кабеля установка может тестировать как кабели из сшитого полиэтилена так и с бумажно-маслянной изоляцией, типов XLPE и PILC. В дополнение установка HVA может использоваться для тестирования как основной изоляции кабеля так и его оболочки.

Оба тестирующих высоковольтных выхода – по постоянному напряжению (положительной или отрицательной полярности относительно земли) или по переменному напряжению сверхнизкой частоты VLF с синусоидальным или квадратным выходным сигналом являются стандартными для установки. Тестовая последовательность согласно условиям тестирования может выполняться в ручном или автоматическом режимах . Данная функция позволяет очень гибко использовать данную установку для любого высоковольтного тестирования где требуется высокое переменное или постоянное напряжение. Установка может также использоваться в режиме прожига, а современная система контроля и управления позволяет пользователю задавать необходимые пороги срабатывания и условия тестирования. Прибор измеряет и записывает в память емкость, сопротивление, напряжение пробоя, действующее значение тока и подаваемое напряжение на объект тестирования.

Преимущества установки HVA90

Наиболее современная на сегодняшний день из всех предлагаемых покупателям высоковольтных испытательных СНЧ установок, а также наиболее компактная и легкая по весу установка. Установка состоит из одного блока и поэтому сразу готова к безопасной работе - не требует межблочных кабелей соединения блоков и проверки надежности подсоединения, проявления «дребезга» контактов со временем.

Вместе с высоковольтным тестированием переменным напряжением СНЧ, установка позволяет тестировать образец постоянным напряжением, причем как положительной так и отрицательной полярности относительно земли.

Подаваемое тестирующее напряжение, ток, измеряемая емкость, сопротивление и время одновременно отображается на большом цифровом ЖК дисплее, а также сохраняется в памяти.

Тестирование однофазного кабеля, длиной до 50 км и трехфазного, длиной до 15 км.
Возможны два варианта работы установки в режиме прожига по выбору пользователя.

Если во время проведения высоковольтного тестирования детектируется дуга, то в соответствии с установками режима прожига прибор останавливает испытание или продолжает его в режиме контролируемого прожига.
