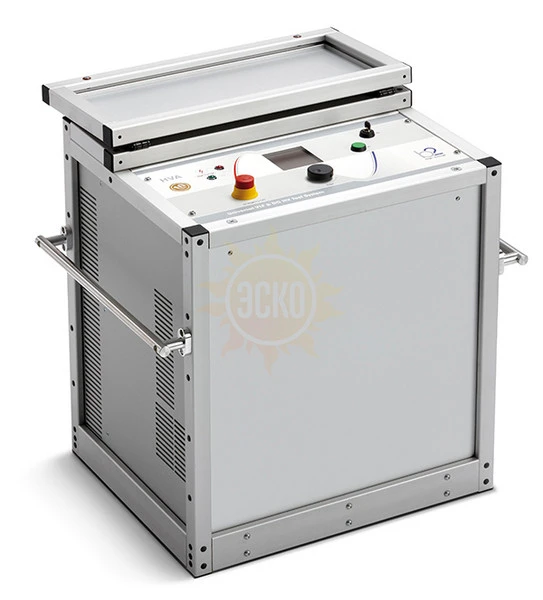

HVA94 - высоковольтная испытательная установка

распечатать описание в PDF

Артикул: HVA94

HVA94 - высоковольтная испытательная установка

Предустановленная частота

0,1Гц

Возможность снижения частоты

есть

Форма выходного напряжения

косинусоидально-прямоугольная, синусоидальная

Переменное напряжение, пиковое значение

94 кВ

Переменное напряжение, действующее значение

66 кВ синус, 90 кВ прямоугольник

Постоянное напряжение

90 кВ

Выходной ток, максимальное значение

65 мА

Измерение тока утечки

есть

Выходная нагрузка (при максимальном действующем значении напряжения и частоте 0,1Гц)

0,75 мкФ

Испытание оболочки

Есть

Диагностика ЧР

с помощью дополнительного оборудования

Диагностика TD

с помощью дополнительного оборудования

Исполнение

моноблок

Вес установки

128 кг

11 702 000 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Госреестр 70067-17
до 28.12.2027

Межповерочный интервал 2 года

Назначение высоковольтной испытательной установки HVA94

Формирование и измерение высокого напряжения специальной формы инфранизкой частоты
Формирование и измерение высокого напряжения постоянного тока

Принцип действия высоковольтной испытательной установки HVA94

Принцип действия высоковольтной испытательной установки HVA94 основан на преобразовании напряжения питания в высокое напряжение переменного тока, выпрямлении этого напряжения, периодической коммутации выпрямленного напряжения и индуктивно-емкостной цепи.

На выходе установки HVA94 может быть установлено напряжение постоянного тока обеих полярностей, симметричное высоковольтное синусоидальное напряжение или импульсы прямоугольной формы. При этом у формируемых инфранизкочастотных напряжений длительность положительного и отрицательного полупериода одинакова, амплитуды полуволн равны и не зависят от емкости нагрузки. Частота формируемого напряжения определяется частотой коммутации.

Установка HVA94 может работать как в ручном, так и в автоматическом режимах работы.

Область применения высоковольтной испытательной установки HVA94

Испытание прочности и разрушающий пробой изоляции кабелей
Проверка электрической прочности и определение дефектов изоляции в силовых кабелях с изоляцией из сшитого полиэтилена, других изолированных электрических цепях

Преимущества высоковольтной испытательной установки HVA94

Установка оснащена памятью для хранения результатов измерений и интерфейсами связи с персональным компьютером типа USB, RS-232 и Bluetooth
В основе конструкции лежит сухая высоковольтная система генерации высокого напряжения на элементах силовой электроники, без использования масляных трансформаторов
Основные узлы: высоковольтный блок, ограничительный и разрядный резисторы, микропроцессор, АЦП, ЦАП, цветной ЖК-дисплей, кнопки управления
Установка выполнена в металлических корпусах. На верхней панели расположены органы управления, закрывающиеся откидывающейся крышкой, на боковых – высоковольтный выход, разъем сети питания, вентиляторы обдува, клеммы заземления. По бокам корпуса размещены ручки для переноски.
Установка относится к ремонтируемым и восстанавливаемым изделиям

Особенности высоковольтной испытательной установки HVA94

Выходное напряжение 94кВпик., 66кВrms
Чистое синусоидальное (независимое от нагрузки) выходное напряжение
Выходной ток 65мА макс.
Высокая испытательная способность до 10мкФ
Ручное или автоматическое проведение испытаний
Автоматический подбор частоты тестового сигнала при расчёте ёмкости кабельной линии установленного напряжения или ручная настройка
Регистрирование фактического напряжения при пробое
Неограниченный и непрерывный цикл испытаний
Большой цветной ЖК-дисплей
Тестирование кабеля в соответствии со всеми стандартами
Режим начального прожига
Программируемые испытательные последовательности
Bluetooth и USB интерфейс
Интегрированная защита наличия внешнего напряжения до 12кВ (50 гц)
Встроенное автоматическое разрядное устройство (DDD®)
Интуитивно понятное меню

Технические харакетристики высоковольтной испытательной установки HVA94

Параметр	Значение
Диапазон установки/измерений амплитудного значения напряжения переменного тока	0 – 94 кВ
Диапазон установки/измерений среднеквадратического значения напряжения переменного тока	0 – 66 кВ
Диапазон установки/измерений напряжения постоянного тока	0 – 90 кВ
Диапазон установки/измерений амплитуды импульсов прямоугольной формы	0 – 90 кВ
Частота выходного напряжения	От 0,01 Гц до 0,1 Гц с шагом 0,01 Гц
Пределы допускаемой основной приведенной погрешности измерения напряжения*	± 1 %
Выходной ток	0 - 40 мA
Пределы допускаемой основной приведенной погрешности измерения силы тока*	± 1 %
Входное напряжение питания	210-240 В
Диапазон сопротивлений	0.1 MΩ ... 5 ГΩ
Максимальная выходная нагрузка (при максимальном напряжении)	0.75 мкФ @ 0.1 Гц @ 66 кВ действ
	1.0 мкФ @ 0.1 Гц @ 64 кВ действ
	1.2 мкФ @ 0.01 Гц @ 57 кВ действ
	10.0мкФ@0.01 Гц@23 кВ действ
	10.0мкФ @ максимально возможная при уменьшенной частоте и напряжении
Измерительный блок	Цифровой ЖК дисплей для прямой индикации:
	Напряжение и ток (действующие значения и / или пиковые)
	Емкость
	Сопротивление
	Время
	Напряжение пробоя
	Графическое отображение выходного напряжения в реальном времени
Цикл тестирующий	Продолжительный. НЕТ ТЕПЛОВЫХ ОГРАНИЧЕНИЙ ПО ВРЕМЕНИ РАБОТЫ
Номинальная частота напряжения сети питания	50/60 Гц
Память	50 ячеек памяти, энергонезависимая
Температура окружающего воздуха	от – 5 до + 45 °С
Относительная влажность воздуха	до 85 %
Компьютерный интерфейс	RS-232 кабель (ПО прилагается), USB флеш карта
Габаритные размеры (длина×ширина×высота)	650×445×610
Масса	128 кг

Примечание: * – при определении приведенной погрешности за нормирующее значение принимается верхнее значение диапазона

Комплект поставки HVA94

Наименование	Количество
Высоковольтная испытательная установка HVA94	1
Кабель высоковольтный	1
Кабель заземления	1
Кабель питания	1
Методика поверки	1
Руководство по эксплуатации	1
Сумка	1
