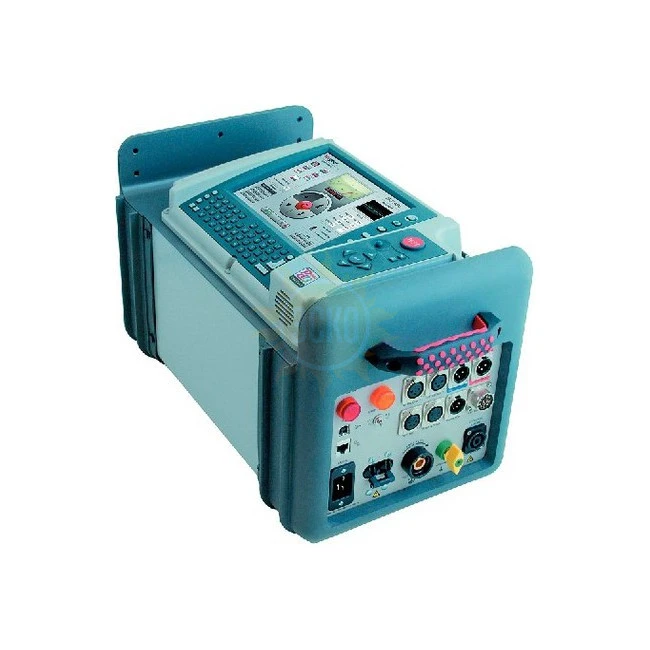

Испытательная установка Megger DELTA4000

Вход питания

100-240 В ±10%, 50/60 Гц, 16 А макс.

Выходное напряжение

От 0 до 12 кВ, плавная регулировка

Диапазон тестовых частот

45-70 Гц (12 kВ)

15-400 Гц (4 kВ)

1-500 Гц (250 В)

Выходная мощность

3,6 кВА

Выходной ток

300 мА (4 минуты)

100 мА (длительно)

Возможности источника питания могут быть расширены до 4 A при 12 kВ, используя дополнительный резонансный индуктор, номер по каталогу 670600.

Диапазоны измерений

Напряжение

От 25 В до 12 кВ, разрешение 1 В

Ток

От 0 до 5 ампер, максимальное разрешение 1 мкA. Показания могут быть приведены к эквивалентным значениям при 2,5 кВ или 10 кВ.

Емкость

От 0 до 100 мкФ, максимальное разрешение 0,01 пФ.

Индуктивность

От 6 Гн до 10 МГн, максимальное разрешение 0,1 мГн

Коэффициент мощности

0-100% (0-1), максимальное разрешение 0,001%

Коэффициент рассеивания

0-100 (0-10000%), максимальное разрешение 0,001%

Потери активной мощности

От 0 до 2 кВт; от 0 до 100 кВт при приведении к эквивалентным значениям при 10 кВ, максимальное разрешение 0,1 мВт. Показания могут быть приведены к эквивалентным значениям при 2,5 кВ или 10 кВ.

Температурная коррекция

Интеллектуальная коррекция по температуре

Приведение значений при температуре испытуемой изоляции в пределах от 5°С до 50°С к стандартному значению 20°С

Стандартные таблицы

В соответствии с международными стандартами и данными производителей

Погрешность

Напряжение

± (1% от показаний + 1 цифра)

Ток

1% от показаний + 1 цифра)

Емкость

± (0,5% от показаний + 1 пФ)

Индуктивность

± (0,5% от показаний + 1 мГн)

Коэффициент мощности

± (0,5% от показаний + 0,02%)

Коэффициент рассеивания

± (0,5% от показаний + 0,02%)

Потери активной мощности

± (1% от показаний + 1 мВт)

Режимы измерений

UST: Испытание незаземленного образца

UST-R: UST: Измерение– красный, Заземление – синий

UST-B: UST: Измерение– синий, Заземление – красный

UST-RB: UST: Измерение – красный и синий

GST: Испытание заземленного образца

GST-GND: GST: Заземление – красный и синий

GSTg-R: GST: Защита – красный, Заземление – синий

GSTg-B: GST: Защита – синий, Заземление – красный

GSTg-RB GST: Защита – красный и синий

Помехозащищенность

Статическое электричество

Шум 15 мА, индуцированный в любой тестовый провод, не приводит к потере точности измерений при максимальном влиянии на ток образца 20:1

Электромагнитные помехи

500 мкT при 50 Гц в любом направлении

Интерфейс компьютера

Ethernet и USB

Требования к РС

DELTA4110

Операционная система: Windows XP/Vista/7

Процессор: минимум

Pentium 1 ГГц

Память: минимум 1024 Мб RAM

Жесткий диск: минимум 1 Гб доступно

Интерфейс: USB и Ethernet

DELTA4310

Внутренний PC с цветным дисплеем VGA размером 8,4 дюйма,

полная стандартная клавиатура

кнопки для навигации и джойстик (может быть подключена внешняя мышь)

экранное изображение протоколов испытаний

USB-интерфейс для принтера.

ПО для связи/управления/организации данных

PowerDB and DELTA Control

Квалификация безопасности

IEC / ANSI 61010-1

Параметры окружающей среды

Температура

Рабочая: от -20 до +55°C

Хранения: от -50 до +70°C

Относительная влажность

Рабочая: от 0 до 95% без конденсации влаги

Хранения: от: 0 до 95% без конденсации влаги

Размеры

Блок управления

290 x 290 x 460 мм

Высоковольтный блок

290 x 290 x 460 мм

Масса

Блок управления DELTA4100

14 кг

Блок управления DELTA4300

15 кг

Высоковольтный блок DELTA4010

22 кг

Кабели

15 кг
