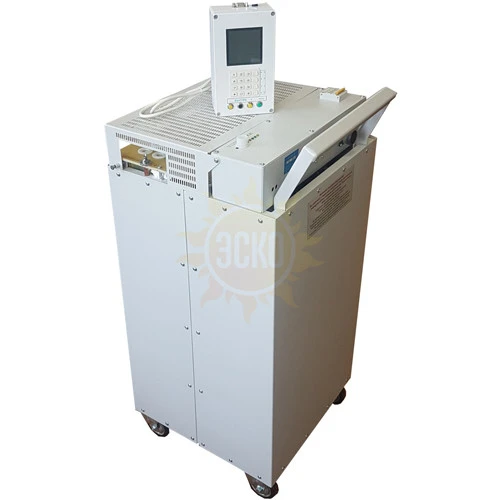

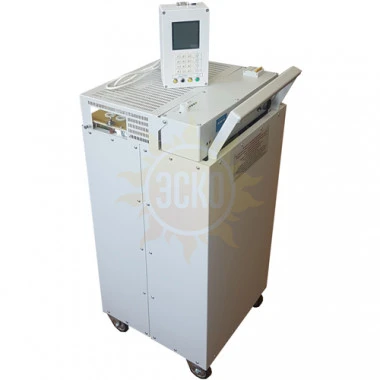

УВУ-30СНЧ-5 - высоковольтная установка испытания кабеля из сшитого полиэтилена

Назначение высоковольтной установки испытания кабеля из сшитого полиэтилена УВУ-30СНЧ-5

Установка УВУ-30СНЧ-5 (увеличенной мощности) предназначена для проведения испытаний и диагностики высоковольтных кабельных линий с изоляцией из сшитого полиэтилена 6 и 10 кВ синусоидальным или прямоугольным напряжением сверхнизкой частоты (VLF) 0,01…1 Гц.и повышенным постоянным напряжением.

Описание высоковольтной установки испытания кабеля из сшитого полиэтилена УВУ-30СНЧ-5

Установка состоит из высоковольтного блока и пульта управления с большим ЖКдисплеем для графического отображение величины напряжения, токов утечки, емкости кабеля.

Высоковольтная СНЧ установка УВУ-30СНЧ-5 может использоваться как отдельный прибор и в составе передвижной электротехнической лаборатории (опционально крепления вместо колес).

Особенности высоковольтной установки испытания кабеля из сшитого полиэтилена УВУ-30СНЧ-5

• Вывод результатов и рекомендаций на русском языке;
• Осциллографическое представление сигналов;
• Возможность использования УВУ-30СНЧ-5 как испытательной установки постоянного напряжения положительной и отрицательной полярности относительно «земли» в ручном или автоматическом режиме;
• Встроенный пакет программ для испытаний жил и оболочки как 1 фазного, таки 3-х фазного кабеля из сшитого полиэтилена с автоматическим проведением процедуры испытания и возможностью самостоятельного программирования и записи результатов во флэш-память пульта управления;
• Полный автоматический цикл испытаний по встроенным программам с возможностью перепрограммирования под задачи самим пользователем;
• Режим работы установки УВУ-30СНЧ-5– непрерывный без ограничения времени;
• Измерение параметров нагрузки: емкости и сопротивления;
• Цифровая система формирования выходного сигнала;
• Автоподстройка частоты выходного напряжения с возможностью ручной установки;
• Автоматический разряд объекта испытаний со световым индикатором наличия опасного напряжения в кабеле из сшитого полиэтилена;
• Не содержит механических переключателей и масла;
• Полная сохранность кабелей из сшитого полиэтилена при испытаниях;
• В комплект поставки установки УВУ-30СНЧ-5 входит программное обеспечение «Регистратор СНЧ» - возможность передачи результатов испытаний на компьютер, хранение информации в базе данных, распечатка протокола испытаний в соответствии с требованиями РФ.
