УВУ-45СНЧ - высоковольтная установка испытания кабеля из сшитого полиэтилена

распечатать описание в PDF

Артикул: 625743

УВУ-45СНЧ - высоковольтная установка испытания кабеля из сшитого полиэтилена

Предустановленная частота

0,1Гц

Возможность снижения частоты

есть

Форма выходного напряжения

синусоидальная

Переменное напряжение, пиковое значение

45 кВ

Переменное напряжение, действующее значение

34,5 кВ синус, 45 кВ прямоугольник

Выходной ток, максимальное значение

30 мА

Выходная нагрузка (при максимальном действующем значении напряжения и частоте 0,1Гц)

14 мкФ

Исполнение

два блока

Вес установки

65 кг

1 496 000 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Назначение высоковольтной установки испытания кабеля из сшитого полиэтилена УВУ-45СНЧ

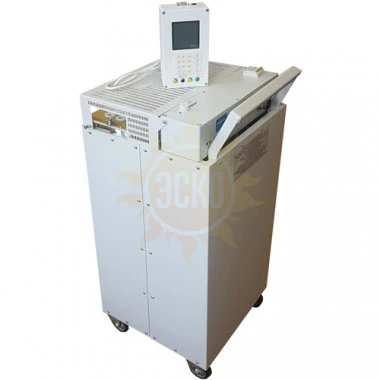

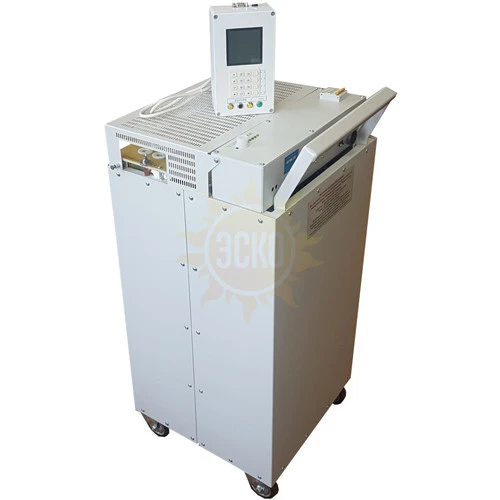

Высоковольтные установки серии УВУ-СНЧ предназначены для испытаний высоковольтных кабельных линий с изоляцией из сшитого полиэтилена синусоидальным или прямоугольным напряжением сверхнизкой частоты 0,01…1 Гц. и повышенным постоянным напряжением. Установка состоит из 2-х блоков: высоковольтный блок на колесах и пульт управления с графическим дисплеем с функцией осциллографа для просмотра сигналов.

Особенности высоковольтной установки испытания кабеля из сшитого полиэтилена УВУ-45СНЧ

ЖКИ-дисплей 160*160 точек с отображением величины напряжения, токов утечки, емкости кабеля, вывод рекомендаций, сообщений об ошибке и результатах на русском языке. Осцилографическое представление сигналов;
Цифровая система формирования выходного сигнала;
Возможность использования как испытательной установки постоянного напряжения положительной или отрицательной полярности относительно «земли» в ручном или автоматическом режиме;
Измерение параметров нагрузки: емкости и сопротивления;
Частота выходного напряжения: ручная установка или автоподстройка частоты
Режим работы – непрерывный без ограничений;
Не содержит механических переключателей и масла;
Полный автоматический цикл испытаний по встроенным программам испытаний с возможностью перепрограммирования под задачи самим пользователем;
Программное обеспечение «Регистратор VLF» возможность передачи результатов испытаний на компьютер, хранение информации в базе; данных, распечатка протокола испытаний в соответствии с законом РФ;
Полная сохранность кабелей из сшитого полиэтилена при испытаниях.

Системы безопасности персонала обеспечивают 3 уровня электробезопасности персонала:

автоматический разряд объекта испытаний со световым индикатором наличия опасного напряжения в кабеле;
пульт на инфракрасных лучах гарантирует отсутствие контакта с высоковольтной установкой;
изолированный зажим подключения кабеля с металлической крышкой, с конечным выключателем запрета работы установки при поднятой крышке.

Описание высоковольтной установки испытания кабеля из сшитого полиэтилена УВУ-45СНЧ

Встроенный пакет программ для испытаний жил и оболочки 1 фазного и 3-х фазного кабеля с автоматическим завершением работы с возможностью самостоятельного программирования и записи результатов во флэш- память пульта управления.

Хранение результатов испытания в памяти с возможность передачи данных в компьютер. Программное обеспечение на русском языке: с базой данных испытаний, с автоматической расстановкой данных и распечаткой протоколов испытаний в соответствии с требованиями принятыми на территории РФ.

Технические характеристики высоковольтной установки испытания кабеля из сшитого полиэтилена УВУ-45СНЧ

Параметр	Значение
Параметр	УВУ-28СНЧ компакт	УВУ-30СНЧ	УВУ-30СНЧ-5	УВУ-40СНЧ	УВУ-45СНЧ	УВУ-60СНЧ	УВУ-90СНЧ
Рекомендация для испытания кабеля, кВ	6 и 10			20		35
Максимальное значение амплитуды выходного напряжения, кВ	28	30	30	40	45	60	90
Максимальное значение действующего выходного напряжения, кВ	SIN 23 SQU 28	SIN 23 SQU 30	SIN 23 SQU 30	SIN30,5 SQU 40	SIN34,5 SQU 45	SIN 44 SQU 60	SIN 64 SQU 90
Разрешение измерения напряжения, кВ	0,1
Разрешение измерения тока, мкА	1
Максимальное значение выходного тока I max, мА	30	30	60	30	30	30	30
Частота выходного напряжения с шагом 0,01 Гц, Гц	0,01-1
Емкость кабеля при частоте 0,1 Гц/ длина кабеля примерно, МкФ/км кабеля	1/3	1/3	3/12	1/3	1/3	1/3	1/3
Форма выходного напряжения	Синусоидальный, Прямоугольный, Постоянный SIN/SQU/DC+/DC-
Испытание оболочек кабеля	Постоянный ток обеих полярностей
Время испытаний, мин	Без ограничений
Дискретность установки	1 Мин
Разряд кабеля	Встроенный автоматический
Напряжение питающей сети переменного тока 50/60гц, В	220
Потребляемая максимальная мощность, кВт	2	2,2	3,2	2,5	2,7	3,2	3,6
Масса блока, кг	32	58	60	62	65	70	85
Масса пульта управления, кг	2,2
Габариты блока, мм	240х340х430	430х460х810					460х430х950
Габариты пульта управления, мм	200х120х75	200х120х75					200х120х75

Комплект поставки УВУ-45СНЧ

№	Наименование	Количество
1	Высоковольтный блок	1
2	Пульт управления	1
3	Программное обеспечение "Регистратор СНЧ"	1
4	Кабель сетевого питания	1
5	Высоковольтный экранированный соединительный кабель с зажимом типа "крокодил", длина 5 м	1
