VLF 40 kV - испытательная система для кабелей с ПЭ/ПВХ и бумажно-масляной изоляцией (до 40 кВ при 2,2 мкФ, выходной ток 7 мА)

распечатать описание в PDF

Артикул: 921256

VLF 40 kV - испытательная система для кабелей с ПЭ/ПВХ и бумажно-масляной изоляцией (до 40 кВ при 2,2 мкФ, выходной ток 7 мА)

Питание

230 В, 50 Гц, около 2,5 A
120 В, 60 Гц, около 5 A

Размеры

550 x 1000 x 420 мм

Температура рабочая

от -20°C до +40 °C

Форма выходного напряжения

косинусоидально-прямоугольная

Постоянное напряжение

40 кВ

Выходной ток, максимальное значение

7 мА

Вес установки

98 кг

цена по запросу

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

Назначение системы VLF 40 kV

Переносная система VLF 40 фирмы SebaKMT применяется для испытания напряжением кабелей, рассчитанных на напряжение до 22 кВ.

Благодаря применению запатентованнй фирмой SebaKMT косинусно-прямоугольной формы напряжения с регенерацией энергии можно быстро пробить дефектные места в кабелях с ПЭ, ПВХ, а также с бумажно-масляной изоляцией, не нагружая без необходимости изоляцию кабеля.

Высококачественные источники напряжения и применение износостойкого полупроводникового реле для создания регулярного изменения полярности испытательного напряжения, гарантируют длительный срок службы испытательной СНЧ-системы.

Предлагаемое в качестве опции измерение тока утечки при испытаниях позволяет судить о качестве кабеля.

Особенности системы VLF 40 kV

Мощная, транспортабельная, имеющая различную комплектацию, универсальная установка для испытания кабелей;

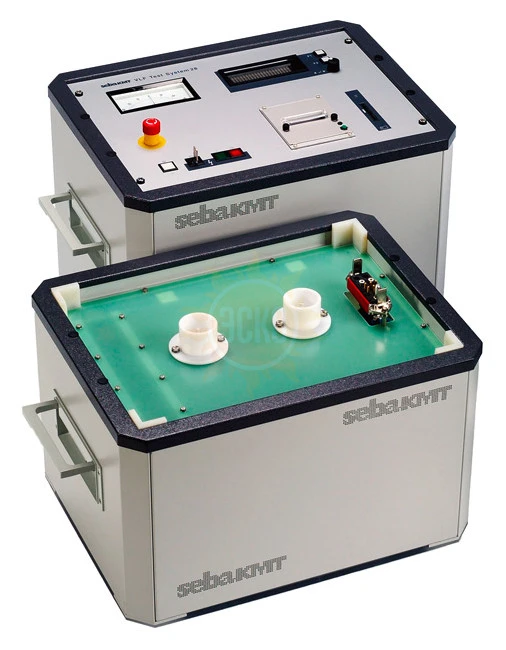

Испытательное устройство, состоящее из двух модулей (модуль нагрузки и модуль управления) каждый весом около 25 кг;
Опциональные модули "Измерение тока утечки" и “Удвоение мощности” для индивидуального согласования системы со специфическими условиями испытаний;
Опциональный модуль "Протоколирование" для комфортного и простого анализа результатов испытания прямо на месте, централизованного управления испытательными параметрами и для повторяемых испытаний;
Автоматическое распознавание пробоя;
Быстрое развертывание системы на месте без трудоемкого соединения кабелями, защищенные от прикосновения штепсельные соединители и встроенное устройство разрядки для обеспечения высокой степени безопасности;
С помощью запатентованного метода сбережения электроэнергии при смене полярности СНЧ напряжения достигается очень низкое энергопотребление системы при одновременно высоком напряжении испытаний;
Испытание СНЧ 0,1 Гц рекомендовано документами HD 620S1, VDE 0276-620 и -621 и является самым эффективным методом испытания ПЭ и ПВХ кабелей.

Технические характеристики системы VLF 40 kV

Параметр	Значения
Выходное напряжение СНЧ	0 ... 40 кВ эфф.
Измерение тока утечки (опция)	0 ... 7 мA
Форма напряжения	прямоугольно-косинусоидальная
Фронт переключения	около 5 мс, аналогично 50 Гц частоте сети
Частота	0,1 Гц
Выходное напряжение постоянного тока	0 ... 40 кВ
Допустимая емкость кабеля	2,2 мкФ / 40 кВ эфф.
Разрядное устройство	встроенное, 4,4 мкФ за 5 сек.
Питание	230 В, 50 Гц, около 2,5 A 120 В, 60 Гц, около 5 A
Рабочая температура (без опции "распечатка протокола")	минус 20 ... +40 °C
Вес (в зависимости от исполнения)	около 50 кг + 48 кг
Габариты	550 x 1000 x 420 мм

Комплект поставки VLF 40 kV

Наименование	Количество
Основной прибор VLF 40	1
Кабель подключения высокого напряжения 5 м	1
Кабель подключения	1
Сумка для принадлежностей	1
Проводник заземления 5 м	1
Руководство по эксплуатации	1
