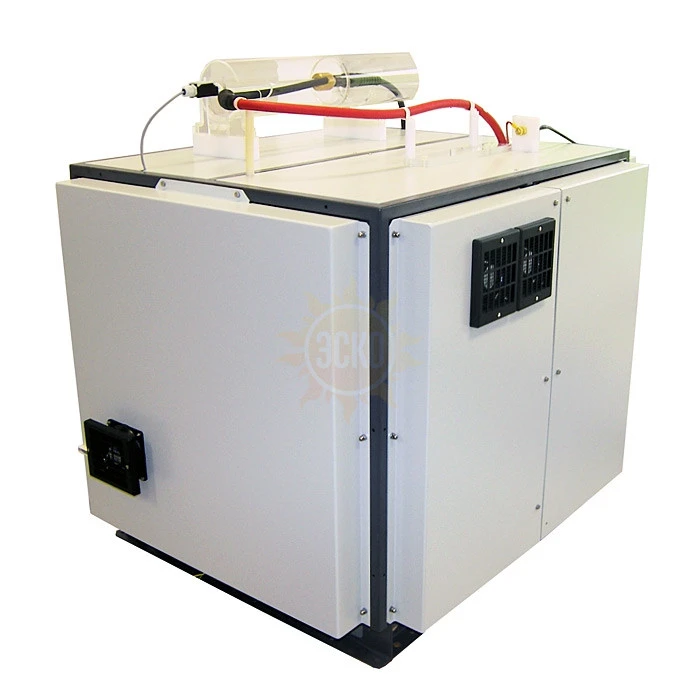

VLF CR-80-B — испытательная установка

Назначение испытательной установки VLF CR-80-B

Мощная и эффективная испытательная система СНЧ VLF CR-80-B предназначается для испытаний напряжением 0.1 Гц косинусно-прямоугольной формы кабельных линий, в соответствии с нормами DIN VDE.

В соответствии с нормами кабели и муфты должны проверяться после укладки и ремонта на диэлектрическую прочность. Испытательная система VLF CR-80-B может быть использована для уровней номинального напряжения до 46 кВ.

Установка VLF CR-80-B состоит из блока управления и высоковольтной части. Высокая испытательная мощность 2,5 мкФ позволяет одновременное испытание всех трех фаз.

Система позволяет также испытать кабель и соединенные с ним распределительные устройства положительным или отрицательным постоянным напряжением.

Косинусно-прямоугольная форма напряжения 0,1 Гц позволяет уверенно привести к пробою слабые места в кабельной линии.

Преимущества испытаний СНЧ 0,1 Гц с косинусно-прямоугольной формой напряжения подтверждены многими научными исследованиями и практическими примерами. Данный метод рекомендован к использованию нормами DIN-VDE (HD 620 и 621) и стандартом IEEE400.

Данная испытательная система СНЧ может использоваться как компонент электротехнической лаборатории, так и в качестве отдельной установки.

Интергрированный контур безопасности и функция распознования пробоя обеспечивают высокий уровень безопасности работ.

Измерение токов утечки позволяет осуществить качественную оценку состояния кабельной изоляции, а функция протоколирования позволяет сохранить и в дальнейшем обработать результаты испытаний.

Достоинства испытательной установки VLF CR-80-B

• Очень высокая испытательная мощность без снижения частоты;
• Отсутствие эффектов поляризации, как при испытаниях DC;
• Протоколирование;
• Функция распознавания пробоя;
• Измерение тока утечки.
