Назначение испытательной установки VLF SIN-34

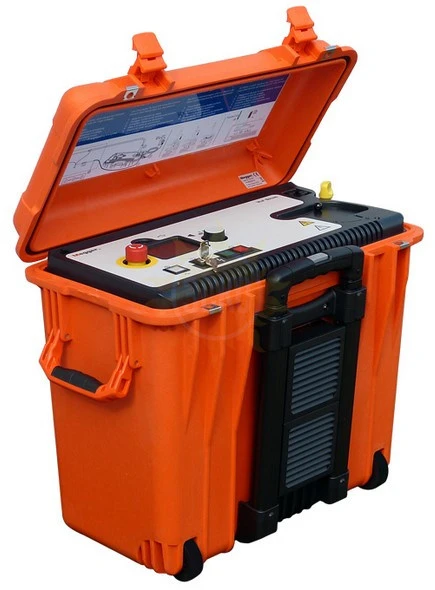

СНЧ VLF SIN-34 представляет собой компактную и, благодаря прочной конструкции, очень подходящую для полевых условий испытательную установку кабелей среднего напряжения.
Оптимированный для удобной транспортировки и быстрой подготовки к использованию дизайн, а также возможность использования в течение длительного времени, превращают установку в идеальный инструмент для повседневных кабельных испытаний.
Как при испытаниях напряжением 0,1 Гц синусоидальной и прямоугольной формы, так и при испытаниях постоянным напряжением, VLF SIN-34 удовлетворяет самым высоким требованиям качества и стабильности испытательного напряжения. Интегрированная функция "Распознование пробоя", отключающая высокое напряжение в случае слишком большого тока зарадки, гарантирует максимально щадящий режим испытаний кабелей.
Благодаря продуманной концепции управления одной кнопкой представляется возможной быстрое и целенаправленное использование установки.
Интегрированный USB-разъем позволяет легко осуществить функцию протоколирования. Помимо протокольных данных в формате ПО Easyprot (входит в комплект) сохраняются также структурованные данные в формате CSV для последующей независимой обработки.
Помимо испытаний кабелей и кабельной оболочки установка СНЧ VLF SIN-34 может – в комбинации с прибором поиска замыканий на землю ESG80-2 – также использоваться для точной локализации повреждений оболочки кабеля. Поскольку установка может также использоваться в качестве источника напряжения для измерительной приставки tanDelta, ею можно дооснастить до универсальной испытательной и диагностической системы.
Особенности испытательной установки VLF SIN-34
- Испытания без перерывов в работе;
- Полноценное испытание переменным напряжением в соответствии с DIN VDE, EN, IEEE;
- Идеальная установка для мобильного применения (интегрированная тележка, IP67 при закрытой крышке);
- Очень простое управление благодаря программируемой последовательности действий;
- Высочайшая степень безопасности благодаря автоматической разраядке испытуемого объекта и контролю заземления F- Ω;
- Распознование пробоя и нагрузки (R, C);
- Протоколирование и Update быстро и просто через USB-разъем.
Технические характеристики испытательной установки VLF SIN-34
| Параметр | Значение | |
| Выходное напряжение | ||
| VLF-Sinus | 0 … 24 кВэфф | |
| Постоянное напряжение | ± 0 … 34 кВ | |
| Напряжение прямоугольной формы | 0 … 34 кВ | |
| Точность | ±1 % | |
| Разрешение | 0,1 кВ | |
| Выходной ток | ||
| Диапазон измерений | 0 … 14 mA | |
| Точность | ±1 % | |
| Разрешение | 1 мкA | |
| Частотный диапазон | 0,01 Гц... 0,1 автоматическое согласование частоты | |
| Испытательная емкость | 0,6 мкФ @ 0,1 Гц при 24 кВэфф | |
| 5 мкФ @ 0,01 Гц при 21 кВэфф | ||
| Испытательная емкость по классам напряжения при 0,1 Гц | Испытание, 3 Uo | Диагностика, 1,5 Uo |
|---|---|---|
| 6/10 кВ | 0,85 мкФ (18 кВ) | 1,65 мкФ (9 кВ) |
| 6,35/11 кВ | 0,75 мкФ (19 кВ) | 1,55 мкФ (10 кВ) |
| 12/20 кВ | – | 0,85 мкФ (18 кВ) |
| 12,7/22 кВ | – | 0,75 мкФ (19 кВ) |
| Входное напряжение | 100 В … 260 В, 50/60 Гц, 400 ВА | |
| Испытание оболочки | 0 … 5 кВ, 0 … 10 кВ DC | |
| Точная локализация повреждений оболочки | 0 … 5 кВ, 0 … 10 кВ DC, Такт 1:3 1:4 | |
| Безопасность | Контроль F- Ω, автоматическая разрядка испытуемого объекта | |
| Размеры (ШхВхГл) | 500 x 485 x 305 mm | |
| Вес | 25 кг | |
| Класс защиты | IP 20/ IP 54 (Работа/Транспорт.) | |
| Рабочая температура | -25 °C … +55 °C | |
| Температура хранения | -25 °C … +70 °C | |
Комплект поставки VLF SIN-34
| Наименование | Количество |
| Испытательная установка VLF SIN-34 | 1 |
| Комплект кабелей | 1 |
| Сумка для принадлежностей | 1 |
Доплнительная комплектация
| Наименование | Цена |
| Высоковольтный кабель подключения 15 м | По запросу |
| Распознавание обратного напряжения | По запросу |
