ТЕХНО-АС Атлет AГ-319К-СКИ — трассоискатель с возможностью контроля качества изоляции и функцией сохранения координат GPS/Глонасс

Описание трассоискателя с возможностью контроля качества изоляции и функцией сохранения координат GPS/Глонасс Атлет AГ-319К-СКИ

Трассопоисковый комплект Атлет AГ-319К-СКИ для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов), а также возможностью поиска мест повреждения внешней изоляции коммуникации.

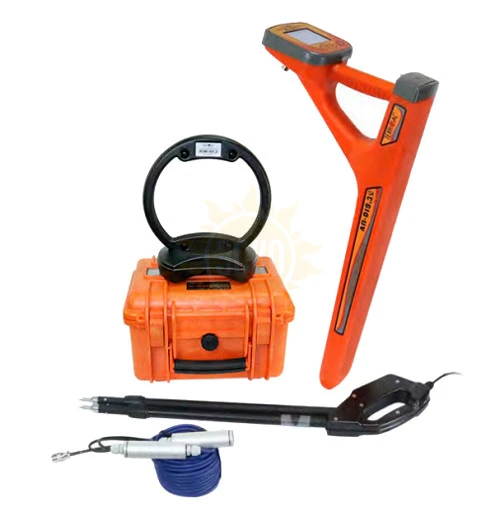

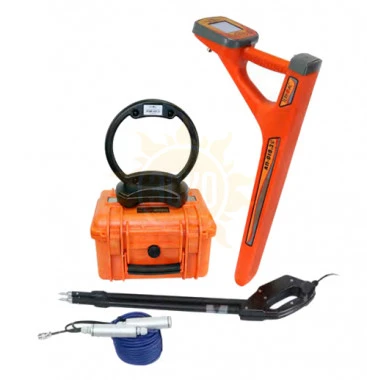

В составе комплекта приемник в виде моноблока с большим ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии. Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации. Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).

Самый мощный мультичастотный генератор в линейке ТЕХНО-АС, с дальностью работы до 10 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.

Назначение трассоискателя с возможностью контроля качества изоляции и функцией сохранения координат GPS/Глонасс Атлет AГ-319К-СКИ

• Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м;
• Трассировка коммуникаций с использованием генератора на расстояние до 10 км;
• Поиск электрических кабелей под напряжением;
• Поиск мест пересечения трубопровода и кабеля;
• Определения мест повреждения кабельных линий;
• Обследования участков местности перед проведением земляных работ;
• Поиск мест повреждения внешней изоляции коммуникации (трубопровода, кабеля);
• Запись GPS\ГЛОНАСС координат и составление карт найденных коммуникаций;
• Возможность трассировки неметаллических коммуникаций с помощью дополнительного внутритрубного генератора.

Рекомендуемые области применения трассоискателя с возможностью контроля качества изоляции и функцией сохранения координат GPS/Глонасс Атлет AГ-319К-СКИ

• Электросети;
• Телекоммуникация;
• Строительно-монтажные организации;
• ЖКХ;
• Водоканалы;
• Теплосети;
• Нефтегазовая отрасль;
• Геодезия.

Особенности приемника АП-019.3

• Современный цифровой трассопоисковый приемник-моноблок АП-019.3;
• Изображение трассы на экране прибора;
• Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии;
• Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации;
• Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция);
• Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора;
• Дополнительные функций при подключении внешних датчиков;
• Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц);
• Меню на двух языках (русский и английский);
• Возможность подключения внешнего аккумулятора Power Bank и работа при отрицательных температурах, внешний аккумулятор прячется под одежду оператора.

Функциональные возможности приемника АП­-019.3 в различных режимах работы

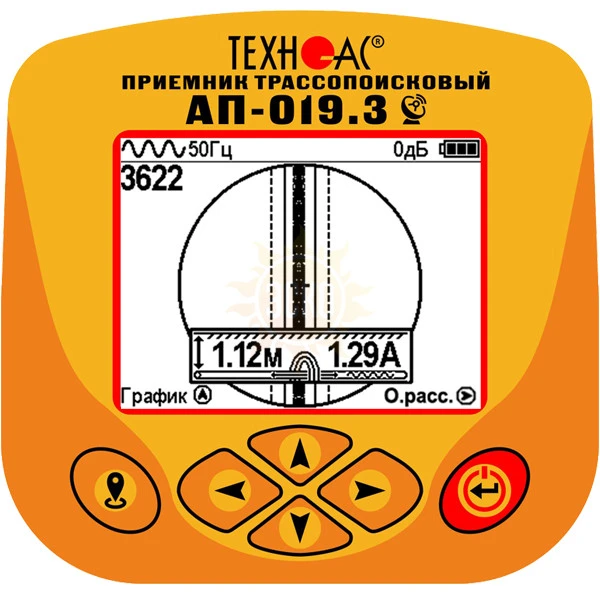

Режим «Трасса». Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.

Режим «График». На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.

Режим «График+». Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии над напряжением.

Режим «Минимум максимум». Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.

Режимы «Относительное расстояние до коммуникации». Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.

Режим «2-частоты». В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.

Привязка коммуникации к карте местности с помощью GPS/ГЛОНАСС модуля. С помощью встроенного GPS/ГЛОНАСС модуля определяются текущие координаты приемника. Нажатием клавиши на панеле управления в оперативной памяти приемника сохраняются дата, время, текущие координаты а также измеренные параметры точек магистрали: глубина залегания и величина тока.

Сохраненные данные переносятся на ПК для нанесения их на карту и дальнейшей обработки: редактирования взаимосвязи между точками (построение трека), сохранения трека в базу данных, а также в KML или CSV файл.

Особенности генератора АГ-120Т

• Самый мощный генератор линейки ТЕХНО-АС;
• Встроенный мультиметр показывает напряжение, ток, сопротивление, мощность и состояние генератора;
• Настройка частоты работы с шагом 1 Гц (в диапазоне 200...9999 Гц);
• Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности;
• Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах);
• Высокое выходное напряжение (220В автоном./330 В с дополнит. аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности;
• Многофункциональность: работа с внешней антенной, индукционными клещами, ударным механизмом и датчиком контроля изоляции;
• Длительное время непрерывной работы от собственного аккумулятора;
• Возможность работы в дождливую погоду (вкл/откл.; просмотр параметров с закрытой крышкой);
• Автоматическое выключения генерации при длительном простое.
