ТЕХНО-АС Атлет АГ-319М — кабелетрассоискатель морозоустойчивый

Назначение кабелетрассоискателя морозоустойчивого Атлет АГ-319М:

Комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), на глубине до 10 м и удалении до 10 км от места подключения генератора поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

Функции кабелетрассоискателя морозоустойчиво

Описание кабелетрассоискателя морозоустойчивого Атлет АГ-319М:

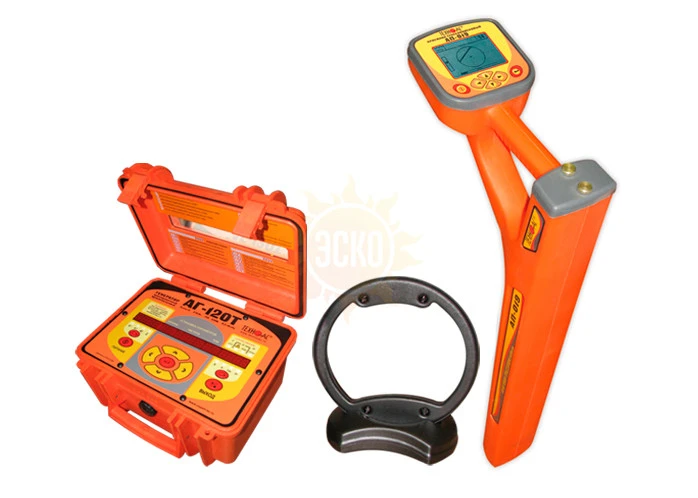

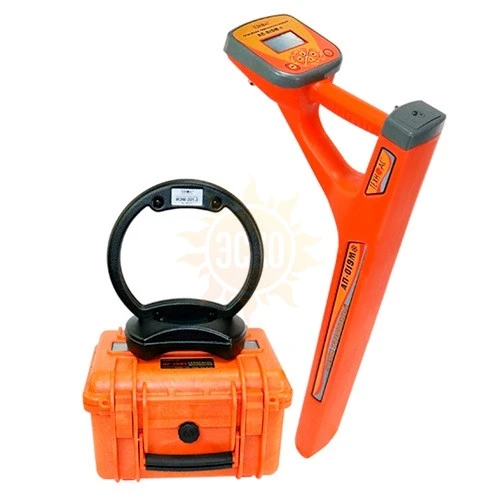

Трассопоисковый комплект Атлет АГ-319М для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов). В составе комплекта приемник в виде моноблока с морозоустойчивым ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии и самый мощный мультичастотный генератор в линейке ТЕХНО-АС, с дальностью работы до 10 км.

Назначение кабелетрассоискателя морозоустойчивого Атлет АГ-319М:

• Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м;
• Трассировка коммуникаций с использованием генератора на расстояние до 10 км;
• Поиск электрических кабелей под напряжением;
• Поиск мест пересечения трубопровода и кабеля;
• Определения мест повреждения кабельных линий;
• Обследования участков местности перед проведением земляных работ.

Области применения кабелетрассоискателя морозоустойчивого Атлет АГ-319М:

• Электросети;
• Телекоммуникация;
• Строительно-монтажные организации;
• ЖКХ;
• Водоканалы;
• Теплосети;
• Нефтегазовая отрасль;
• Геодезия.

Особенности приемника АП-019М:

• Современный цифровой трассопоисковый приемник-моноблок АП-019М;
• Изображение трассы на экране прибора;
• Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии;
• Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора;
• Дополнительные функций при подключении внешних датчиков;
• Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц);
• Морозоустойчивый, работа при температурах до -30°С;
• Меню на двух языках (русский и английский).

Функциональные возможности приемника АП­-019М в различных режимах работы:

Режим «Трасса». В режиме «Трасса» на индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.

Режим «График». На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.

Режим «График+». Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии над напряжением.

Режим «Минимум максимум». Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.

Режим «2-частоты». Режим «2-частоты» применяется при работе совместно с трассировочным генератором и позволяет по направлению тока в коммуникации отличать «свою» коммуникацию от рядом проходящей коммуникации с наведенным в ней током (функция «Свой-чужой»).

Подключением дополнительных внешних датчиков и трассировочного генератора решаются такие задачи как поиск дефектов коммуникаций, мест нарушения изоляции трубопроводов, идентификация отдельных кабелей, выбор кабеля из пучка.

Особенности генератора АГ-120Т:

• Самый мощный генератор линейки ТЕХНО-АС;
• Встроенный мультиметр показывает напряжение, ток, сопротивление, мощность и состояние генератора;
• Настройка частоты работы с шагом 1 Гц (в диапазоне 200...9999 Гц);
• Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности;
• Высокий выходной ток (до 15А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах);
• Высокое выходное напряжение (220В автоном./330 В с дополнит. аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности;
• Многофункциональность: работа с внешней антенной, индукционными клещами, ударным механизмом и датчиком контроля изоляции;
• Длительное время непрерывной работы от собственного аккумулятора;
• Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой);
• Автоматическое выключения генерации при длительном простое.

го Атлет АГ-319М:

• Определение положения подземных коммуникаций в режиме «Трасса» и «График»;
• Прямое цифровое измерение глубины их залегания на всех рабочих частотах;
• Указание направления отклонения от оси коммуникации в режиме «Трасса»;
• Измерение силы тока в коммуникации;
• Поиск дефектов коммуникаций при помощи внешних датчиков ДКИ-117 и ДОДК-117;
• Поиск мест повреждения изоляции защитных покрытий газо-нефтепроводов с катодной защитой; одновременная работа со встроенными и внешними датчиками;
• Функция «Выбор кабеля из пучка» при помощи индукционных клещей КИ-110 (дополнительная опция).

Области применения кабелетрассоискателя морозоустойчивого Атлет АГ-319М:

• Энергетика с протяженными коммуникациями;
• Геодезия;
• Электрические сети;
• ЭХ предприятия;
• Теплосети;
• ЖКХ;
• Строительство.

Особенности приемника АП-019М:

• несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора;
• расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»;
• полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов;
• встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора;
• большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки;
• одновременная работа со встроенными и внешними датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ;
• поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов;
• подключение дополнительных внешних датчиков расширяет перечень решаемых задач;
• идентификация отдельных кабелей, функция «выбор кабеля из пучка» (с помощью дополнительных индукционных клещей КИ-110);
• корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -30°С до +60°С. Допускается использование приемника в полупогруженном состоянии в воде пресных водоемов;
• возможность подключения внешнего аккумулятора Power Bank и работа при температуре до -30°С, внешний аккумулятор прячется под одежду оператора;
• меню на двух языках (русский и английский).

Особенности генератора АГ-120Т:

• автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника;
• мультичастотный (200-10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующий данный диапазон частот;
• автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности;
• встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке;
• высокий выходной ток (до 15А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах);
• высокое выходное напряжение (220В автоном./330 В с дополнит. аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности;
• многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции;
• возможность работы в дождливую погоду (вкл/откл.; просмотр параметров с закрытой крышкой);
• автоматические выключения генерации при длительном простое.
