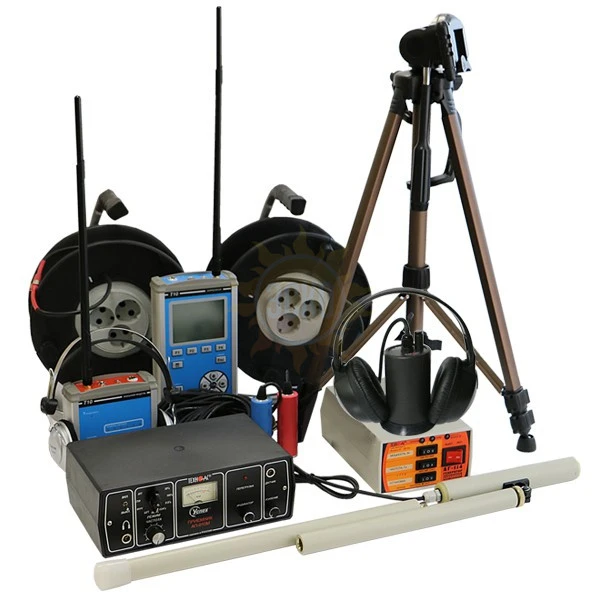

ТЕХНО-АС Искор-210 — корреляционный течеискатель

распечатать описание в PDF

Артикул: 00-00009237

ТЕХНО-АС Искор-210 — корреляционный течеискатель

Размеры

125х227х45 мм

Вес

1 кг

Температура окружающего воздуха

от -20 до +40°С

395 370 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 2 года

ТД «ЭСКО» официальный дистрибьютор Техно-АС в России

Назначение Искор-210

Определение корреляционным методом местоположения утечек из трубопроводов;
Проведение трассировки пассивным методом;
Уточнение местам утечки акустическим течеискателем;
Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.

Выполняемые функции

Поиск места разгерметизации трубопровода;
Поиск подземных коммуникаций (кабели, трубопроводы) пассивным методом.

Основные преимущества

Наличие радиоканалов;
Высокая помехозащищенность;
Оперативность и скорость расчетов;
Ударозащищенные водонепроницаемые датчики;
Малые габариты и вес;
Высокая точность определения мест разгерметизации, удобство в эксплуатации;
Возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц);
Уточнение места утечки акустическим методом в режимах «спектр» и «график».

Применение

Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб;
Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.

Технические характеристики Искор-210

Параметр	Значение
Корреляционный течеискатель
Диапазоны: (при скорости звука 1300м/сек)	100, 250, 500, 1000, 2000 м
Точность	0,1% от диапазона
Диаметр контролируемого трубопровода, мм	25 ... 800
Дальность радиосвязи, м	до 200
Минимальное давление в трубопроводе, кг/см²	1,5
Фильтры: нижних частот/верхних частот Гц	100, 300, 600/630, 1250, 2500
Рабочие частоты коррелятора, Гц	60 ... 5000
Питание вычислителя коррелятора, В	4 шт. типа «АА» Ni-Mh, 2,3 А/ч, аккумуляторы
Радиосвязь с внешним модулем	2,4 ГГц
Температура окружающей среды, ºС	-20 ... +40
Дисплей	Графический, LCD, 320х240 точек
Корпус	IP42
Размеры	125х227х45 мм
Масса	1,0 кг
Генератор АГ-114
Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт	5, 10, 20
Усилитель мощности	CLASS D КПД 80%
Частота генерации (непрерывно или импульсы), Гц	512, 1024, 8928, чередование 3-х частот
Допустимое сопротивление нагрузки	любое (0…∞)
Согласование с нагрузкой	Автоматическое
Время непрерывной работы при выходной мощности 20 Вт (импульсы), час	5
Питание	1 аккумулятор 12В/2,2 Ач
Габаритные размеры электронного блока, не более, мм	190х140х80
Вес генератора в чехле, не более, кг	2,2
Приемник АП-010М
Девять режимов работы на 26 частотных диапазонах, Гц	50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ» (10 диап)
Общий коэффициент усиления канала по звуковому тракту, дБ	35
Напряжение питания, В Тип элементов питания	9+1-2,5 6 х 1,5 В (батареи типа “С”)
Мощность, подводимая к головным телефонам, мВт	100
Потребляемая мощность, не более, Вт	0,9
Габаритные размеры прибора, не более, мм	250х90х150
Масса, не более, кг	1,2
Акустический датчик АД-240
Габаритные размеры прибора, не более, мм	60х130
Масса, не более, кг	0,95
Электромагнитный датчик ЭМД-227М
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса, Гц	8928, 1024, 512 Гц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)
Индуктивная антенна ИЭМ-301.2
Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный

Комплект поставки Искор-210

№	Наименование	Количество
1	Корреляционный течеискатель (ВУ)	1
2	Внешний модуль	1
3	Датчик	2
4	Антенна	2
5	Удлинитель сигнального провода на катушках (25 м)	2
6	Штатив	1
7	Сетевой адаптер	2
8	Комплект аккумуляторных батарей	1
9	Приемник АП-010М	1
10	Генератор АГ-114	1
11	Электромагнитный датчик ЭМД-227М	1
12	Комплект акустического датчика АД-240	1
13	Индукционная антенна ИЭМ-301.2	1
14	Головные телефоны	1
15	Комплект батареек для приемника	1
16	Источник питания для генератора	1
17	Кабель для подключения внешнего аккумулятора для генератора	1
18	Кабель для подключения нагрузки	1
19	Контакт магнитный	2
20	Штырь заземления	2
21	Кабель с крокодилами	1
22	Транспортные сумки	1
23	Руководство по эксплуатации. Паспорт	1
