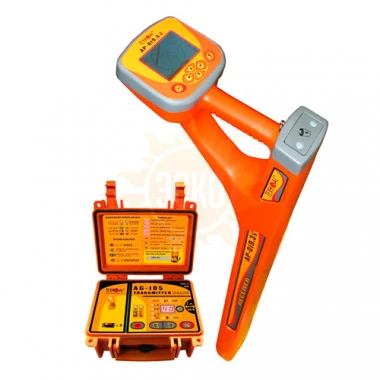

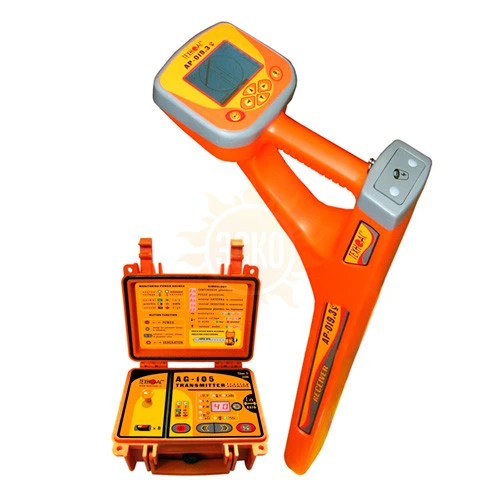

Успех АГ-309.15К — трассоискатель с функцией сохранения координат GPS/Глонасс

распечатать описание в PDF

Артикул: 00-00007672

Успех АГ-309.15К — трассоискатель с функцией сохранения координат GPS/Глонасс

Питание

4…7 В (4 элемента тип «С»)

Частота

512 Гц, 1024 Гц, 8192 Гц

Температура хранения

от -30 до 60°С

Размеры

330х140х700 мм

Вес

4,4 кг

Количество встроенных датчиков

Температура эксплуатации

от -20 до 60°С

Тип оборудования

Комплект приемника и генератора

Выходная мощность генератора

6 Вт, 20 Вт

197 340 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 2 года

ТД «ЭСКО» официальный дистрибьютор Техно-АС в России

Назначение трассоискателя с функцией сохранения координат GPS/Глонасс Успех АГ-309.15К

Успех АГ-309.15К предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей, трубопроводов), поиска неисправностей кабельных линий, а также позволяет определить координаты прохождения коммуникации с помощью встроенного GPS\ГЛОНАСС модуля, которые можно сохранить в память прибора и позже просмотреть на компьютере.

Функции и решаемые задачи трассоискателя с функцией сохранения координат GPS/Глонасс Успех АГ-309.15К

Поиск неисправностей кабельных линий;
Определение положения подземных коммуникаций в режиме «Трасса» и «График»;
Прямое цифровое измерение глубины их залегания на всех рабочих частотах;
Указание направления отклонения от оси коммуникации в режиме «Трасса»;
Измерение силы тока в коммуникации;
Поиск дефектов коммуникаций при помощи внешних датчиков ДКИ-117 и ДОДК-117;
Функция «Выбор кабеля из пучка» при помощи датчика КИ-105;
Одновременная работа со встроенными и внешними датчиками;
Определение и сохранение координат GPS\ГЛОНАСС в память приемника для последующей обработки с помощью бесплатного ПО, поставляемого в комплекте;
Режим поиска внутритрубного зонда для трассировки неметаллических трубопроводов (опция).

Особенности трассоискателя с функцией сохранения координат GPS/Глонасс Успех АГ-309.15К

Пять вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора;
Полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов;
Большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки;
Подключение дополнительных внешних датчиков расширяет перечень решаемых задач;
Поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов;
Идентификация отдельных кабелей, функция «выбор кабеля из пучка»;
Одновременная работа со встроенными и внешними датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ;
Встроенный GPS\ГЛОНАСС модуль для определения координат нахождения коммуникации;
Отдельный режим для работы с внутритрубным зондом для поиска и трассировки неметаллических трубопроводов с функцией определения глубины (опция);
Расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»; определение типа подземной коммуникации.
Различные режимы индикации (цифровая, график);
Встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора;
Корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -20°С до +60°С. Допускается использование приемника в полупогруженном состоянии в воде пресных водоемов;
Работа в зимних условиях до -20°С.

Области применения трассоискателя с функцией сохранения координат GPS/Глонасс Успех АГ-309.15К

Геодези;
Электрические сети;
ЭХ предприятия;
Теплосети;
ЖКХ;
Строительство.

Технические характеристики трассоискателя с функцией сохранения координат GPS/Глонасс Успех АГ-309.15К

Параметр	Значение
ТЕХНИЧЕСКИЕ ХАРАКТЕРСТИКИ ПРИЕМНИКА АП-019.3
Квазирезонансные частоты фильтров	50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц
Добротность квазирезонансных фильтров (Q)	Не менее 100
Диапазон частот «Широкая полоса»	0,04…8 кГц
Диапазон частот «Радио»	8…40 кГц
Максимальный коэффициент усиления электрического тракта	>100 дБ
Количество встроенных датчиков	4
Подключаемые внешние датчики	КИ-110, НР-117, ДОДК-117, ДКИ-117
Управление чувствительностью	Автоматическое - для 2D отображения «Трасса». Полуавтоматическое или ручное (по выбору) - для «Графиков». Автоматическое или ручное (по выбору) - для режима «2-частоты».
Определение глубины залегания трассы	Автоматически в режиме «Трасса» 0....9,99 м
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	Автоматически в режиме «Трасса» 0,001....9,99 А
Точность измерения тока принимаемого сигнала	±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим)
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры	- параметры настройки и управления; - 2D визуализация положения трассы относительно прибора; - графики уровня сигнала с датчиков; - глубина залегания трассы; - ток сигнала
Звуковая индикация	Встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок
Источник питания	4…7 В (4 элемента тип «С»)
Время непрерывной работы от одного комплекта щелочных батарей	Не менее 20 часов
Диапазон температур эксплуатации / хранения	-20…60 / -30…60°С
Степень защиты корпуса	IP54
Габаритные размеры	330х140х700 мм
Масса	2,4 кг
Режим поиска внутритрубного генератора
Частота сигнала, принимаемого от внутритрубного генератора	512 Гц
ТЕХНИЧЕСКИЕ ХАРАКТЕРСТИКИ ГЕНЕРАТОРА АГ-105
Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц»
Нагрузка «клипсы» или «клещи»	512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33»
«Антенные» режимы	8192 «8.2» / 32768 «33»
Режим работы
«Антенные» режимы	Встроенная передающая антенна «LC»
«Антенные» режимы	Внешняя передающая антенна «АН»
Режимы «модуляции» (сигналы специальной формы)	Прерывистый «ПР» (кратковременные посылки сигнала) Длительность посылки 0,12сек Частота следования посылок 1Гц
Режимы «модуляции» (сигналы специальной формы)	Двухчастотный «2F» (одновременная генерация частот 1024Гц и 8192Гц) Соотношение амплитуд 4/1 (соответственно)
Выходные параметры при напряжении питания 12…15В
Выходной ток, А
Ограниченный программой при ручном повышении, ≥	5 - при частотах 512Гц «0.5» / 1024Гц «1.0» / 8192Гц «8.2» / «2F»
Ограниченный программой при ручном повышении, ≥	3 - при частоте 32768Гц «33»
Заданный для автоматического согласования, ≥	0,2 -при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F»
Заданный для автоматического согласования, ≥	0,1 - при частотах 8192Гц «8.2» / 32768Гц «33»
Максимальное выходное напряжение, В
В зависимости от «модуляции», ≥	32 - в двухчастотном режиме модуляции «2F»
В зависимости от «модуляции», ≥	40 -в других режимах
Максимальная выходная мощность, Вт
Ограниченная программой, ≥	20 - При частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2»
Ограниченная программой, ≥	6 - При частоте 32768 Гц «33»
Источники питания
Напряжение питания	7…15 В
Батарейный комплект «тип С×8»	8 щелочных («alkaline») элементов 1,5В «тип С»
Внешние источники питания (не входят в комплект поставки)	Аккумулятор «12В» (например, автомобильный) Выходное напряжение 11…14В при токе не менее 4А
Внешние источники питания (не входят в комплект поставки)	Сетевой блок питания АГ114М.02.020 (дополнительная принадлежность) Выходное напряжение 15В, мощность 60Вт
Время работы («жизненный цикл» зависит от качества батарей)	При работе от батарейного комплекта «тип С×8» ≈ 5часов в режимах «НП» и «2F» (при исходной выходной мощности 7Вт ) или ≈ 25часов в режиме «ПР» (при исходной выходной мощности 15Вт)
Время работы («жизненный цикл» зависит от качества батарей)	При внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено
Функциональные особенности
Автоматическое управление выходной мощностью в процессе генерации	Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания
Согласование с нагрузкой	Автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: - ≥ 0,2А при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F»; - ≥ 0,1А при частотах 8192Гц «8.2» и 32768Гц «33».
Согласование с нагрузкой	Ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования
Варианты подключения к исследуемой коммуникации	«Контактное» подключение с «возвратом тока через землю»
	«Бесконтактное» подключение с применением встроенной передающей антенны «LC»
	«Бесконтактное» подключение с применением внешней передающей антенны «АН»
	«Бесконтактное» подключение с применением индукционных передающих «клещей»
Конструктивные параметры
Выходной усилитель мощности	Технология: модифицированный CLASS D КПД до 85%
Габаритные размеры, мм	216х180х105 мм
Вес, кг	2
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+60ºС С «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды.
Степень защиты корпуса	IP65 (при закрытой крышке корпуса - кейса)

Комплект поставки Успех АГ-309.15К

№	Наименование	Количество
1	Приемник АП-019.3	1
2	Генератор АГ-105	1
3	Комплект батареек	1
4	Кабель мини-USB	1
5	Чехол	1
6	Кабель для подключения внешнего аккумулятора	1
7	Кабель для подключения нагрузки	1
8	Контакт магнитный	1
9	Штырь заземления	1
10	CD-диск с ПО	1
11	Сумка для приемника	1
12	Сумка для комплекта	1
13	Руководство по эксплуатации	1
