ТЕХНО-АС Успех АГ-309.60М — трассоискатель морозоустойчивый

Описание трассоискателя морозоустойчивого Успех АГ-309.60М

Трассопоисковый комплект Успех АГ-309.60М для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).

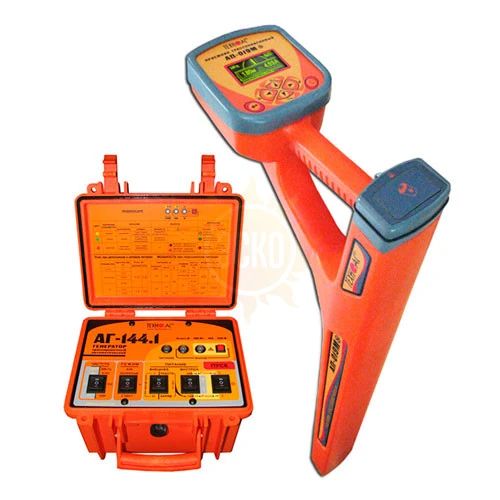

В составе комплекта приемник в виде моноблока с морозоустойчивым ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии, а также генератор повышенной мощности до 180 Вт и дальностью работы до 5 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.

Области применения трассоискателя морозоустойчивого Успех АГ-309.60М

• Электросети;
• Телекоммуникация;
• Строительно-монтажные организации;
• ЖКХ;
• Водоканалы;
• Теплосети;
• Нефтегазовая отрасль;
• Геодезия.

Назначение трассоискателя морозоустойчивого Успех АГ-309.60М

• Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м;
• Трассировка коммуникаций с использованием генератора на расстояние до 5 км;
• Поиск электрических кабелей под напряжением;
• Поиск мест пересечения трубопровода и кабеля;
• Определения мест повреждения кабельных линий;
• Обследования участков местности перед проведением земляных работ.

Особенности приемника АП-019М

• Современный цифровой трассопоисковый приемник-моноблок АП-019М;
• Изображение трассы на экране прибора;
• Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии;
• Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора;
• Дополнительные функций при подключении внешних датчиков;
• Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц);
• Морозоустойчивый, работа при температурах до -30°С;
• Меню на двух языках (русский и английский).

Функциональные возможности приемника АП­-019М в различных режимах работы

Режим «Трасса». В режиме «Трасса» на индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.

Режим «График». На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.

Режим «График+». Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии над напряжением.

Режим «Минимум максимум». Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.

Режим «2-частоты». Режим «2-частоты» применяется при работе совместно с трассировочным генератором и позволяет по направлению тока в коммуникации отличать «свою» коммуникацию от рядом проходящей коммуникации с наведенным в ней током (функция «Свой-чужой»).

Подключением дополнительных внешних датчиков и трассировочного генератора решаются такие задачи как поиск дефектов коммуникаций, мест нарушения изоляции трубопроводов, идентификация отдельных кабелей, выбор кабеля из пучка.

Особенности генератора АГ-144.1

• Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт);
• При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование;
• Длительное время непрерывной работы от собственного аккумулятора.
