Успех-АТГ-425.20Н — трассотечепоисковый комплект

Назначение трассотечепоискового комплекта Успех-АТГ-425.20Н

Успех-АТГ-425.20Н - это комплект с интеллектуальным алгоритмом выявления утечек и необходимым набором функций для трассопоиска. Предназначен для:

• определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 3 км от места подключения генератора;
• определения мест повреждения кабельных линий;
• обследования участков местности перед проведением земляных работ;
• проведения работ по поиску скрытой проводки;
• обнаружения мест разгерметизации трубопроводов на глубине до 3 м.

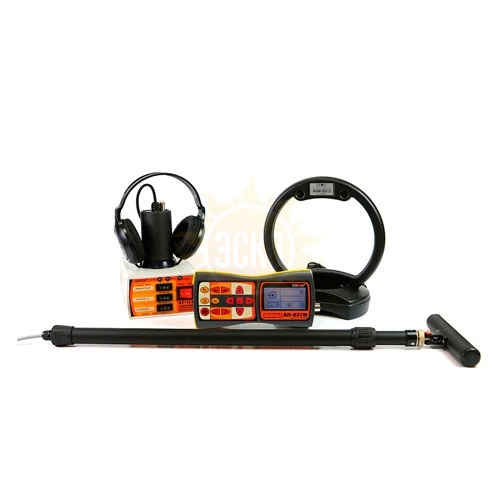

Трассотечеискатель Успех АТГ-425.20Н - универсальный многофункциональный комплект, в котором объединены три устройства:

1. Трассоискатель с электромагнитным датчиком;
2. Трассоискатель с акустическим датчиком;
3. Течеискатель с акустическим датчиком.

Особенности трассотечепоискового комплекта Успех-АТГ-425.20Н

• возможность выбора мощности в зависимости от решаемых задач (от 5 до 20 Вт);
• автоматическое согласование с нагрузкой в широком диапазоне сопротивлений;
• возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.

Решаемые задачи трассотечепоисковым комплектом Успех-АТГ-425.20Н

• трассировка кабеля и определение глубины залегания;
• поиск места повреждения силового кабеля;
• поиск металлических трубопроводов и определение глубины залегания;
• поиск мест пересечения трубопроводов и кабеля;
• определение мест утечки.

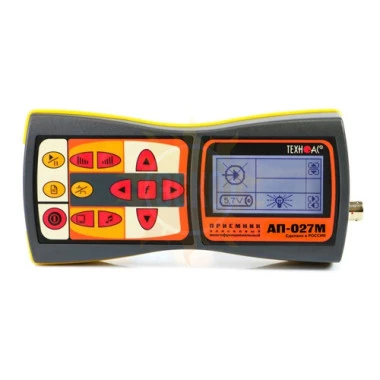

Особенности приемника АП-027М

• цифровой трассопоисковый приемник;
• большой ЖК дисплей с переключаемыми режимами работы и индикации;
• отображение частотного спектра входного сигнала;
• вывод звукового сигнала как на наушники оператора, так и на встроенный динамик;
• приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105);
• при работе с акустическим — диапазон частот 0.03...2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта;
• при работе с электромагнитным датчиком — широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50...8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц;
• класс защиты корпуса от внешних воздействий IP54.

Особенности генератора АГ-114.1

• прост в эксплуатации и не требует высокой квалификации персонала.
• автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
• возможность выбора мощности в зависимости от решаемых задач.
• автоматическое повторное согласование при изменении мощности.
• длительное время непрерывной работы от собственного аккумулятора.
• небольшие габариты и вес.

Принцип работы трассотечепоискового комплекта Успех-АТГ-425.20Н

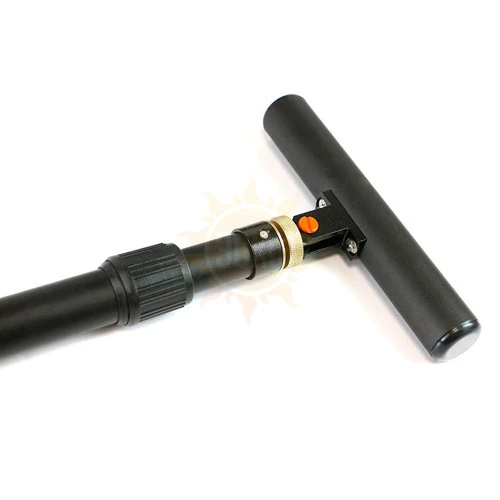

Режим трассопоиска

Пассивный поиск (трассопоиск без использования генератора). Подключить головные телефоны и ЭМД к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц).

При работе оператора уровень сигнала анализируется по уровню шума в головных телефонах и стрелочному индикатору приемника.

Активный поиск (трассопоиск с использования генератора). Подключить головные телефоны и ЭМД к приемнику.

Генератор представляет собой автоколебательную систему с мощным трансформаторным выходом, который служит для согласования с нагрузкой (кабель или трубопровод).

Подключить генератор к нагрузке. Согласовать генератор с нагрузкой. Использовать режим «512», «1024», «8192», «х3». Па приемнике установить частоту аналогичную с генератором. Работа в данном режиме позволяет провести качественную трассировку коммуникаций (кабельных линий без напряжения, трубопровода)

Поиск места повреждения силового кабеля (трассопоиск с использования генератора). Поиск места повреждения силового кабеля можно осуществлять двумя методами: индукционным (ЭМД) и акустическим (АД).

Подключить головные телефоны и ЭМД (АД) к приемнику. Подключить генератор к кабелю. Использовать режимы «512», «1024», «8192», «х3» (для индукционного метода); «ШП», «ФНЧ», «ПФ» (для акустического метода).

Режим течепоиска

Подключить головные телефоны и АД к приемнику. Использовать режим «ШП», «ФНЧ», «ПФ».

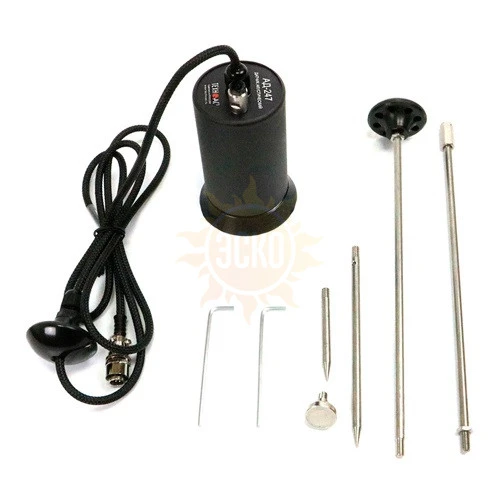

Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и на стрелочный индикатор. Оператор по максимальному сигналу на стрелочном индикаторе или по специфическому шуму свища определяет место положения разгерметизации трубопровода.
