Главная / Каталог / Испытательное оборудование для энергетики / Трассопоисковые приемники / Успех-АТП-424Э — акустический дефектоискатель с функцией пассивного обнаружения кабелей

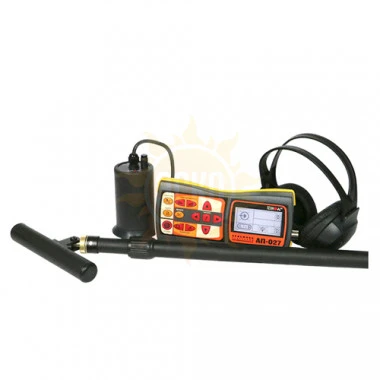

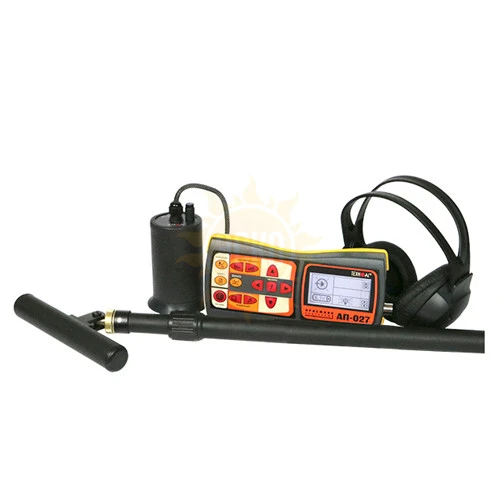

Успех-АТП-424Э — акустический дефектоискатель с функцией пассивного обнаружения кабелей

распечатать описание в PDF

Артикул: 00-00003309

Успех-АТП-424Э — акустический дефектоискатель с функцией пассивного обнаружения кабелей

Питание

Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.

Частота

50/60 Гц, 512 Гц, 100 Гц, 1024 Гц, 8192 Гц, 33 кГц

Размеры

220х102х42 мм

Вес

0,46 кг

Температура эксплуатации

от -20ºС до +50ºС

Тип оборудования

Приемник

149 040 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 2 года

ТД «ЭСКО» официальный дистрибьютор Техно-АС в России

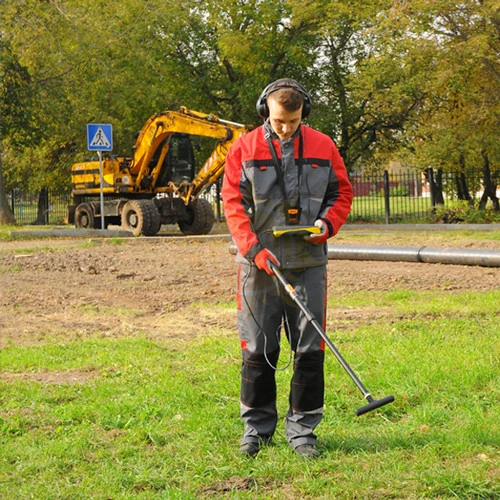

Назначение акустического дефектоискателя с функцией пассивного обнаружения кабелей Успех-АТП-424Э

Обнаружение силовых кабелей, находящихся под напряжением, пассивным методом на глубине до 6 м;
Поиск мест повреждений кабеля акустическим и электромагнитным способом.

Особенности приемника АП-027

АП-027 - это многофункциональный прибор, который позволяет:

Осуществлять поиск мест повреждения кабеля акустическим и электромагнитным способом;
Осуществлять трассопоиск электромагнитным методом;
Осуществлять поиск дефектов изоляции электрических коммуникаций 2 способами (контактным и бесконтактным);
Реализовать функцию выбора кабеля из пучка.

Преимущества приемника АП-027

Защита от посторонних шумов (от шума при установке датчика, от шума шин автомобиля, шагов и прочего);
Выделение полезного сигнала из зашумленного (отдельная индикация уровня полезного сигнала);
Расширенная индикация результатов контроля (уровня отфильтрованного полезного сигнала, уровня шума, контроль перегрузки, график посекундных измерений, график результатов измерений из памяти, анализатор частотного спектра сигнала).

Дополнительные возможности приемника АП-027

Высокая чувствительность. Коэффициент усиления тракта до 100 дБ;
Оператор получает информацию на большом ЖКИ индикаторе со светодиодной подсветкой, а также в наушниках или из встроенного динамика;
Регулируемый уровень подсветки;
Класс защиты от внешних воздействий IP54.

Технические характеристики акустического дефектоискателя с функцией пассивного обнаружения кабелей Успех-АТП-424Э

Параметр	Значение
	Датчик ЭМД/ДКИ/ДОДК/КИ/НР	Датчик АД
Технические характеристики приемника АП-027
Вид работы в зависимости от датчика	Определяется автоматически, при подключении датчика
Вид принимаемого сигнала	Выбирается оператором как «непрерывный / импульсный»	Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров	Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33к Гц	Ограничение диапазона «снизу» 0,1/0,15/0,21/0,31/0,45/0,65/0,95/1,38 кГц; Ограничение диапазона «сверху» 2,00/1,38/0,95/0,65/0,45/0,31/0,21/0,15 кГц.
«Широкая полоса» (частотный диапазон)	0,05…8,6 кГц	0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала	100 dB	120 dB
Визуальная индикация	ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	Головные телефоны - натуральный широкополосный или отфильтрованный сигнал
	Головные телефоны - синтезированный звук ЧМ	-
	Встроенный излучатель - синтезированный звук ЧМ
Питание	Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.
Время непрерывной работы, не менее	20 часов
Допустимый диапазон температур окружающей среды при эксплуатации	-20ºС…+50ºС
Класс защиты от внешних воздействий	IP54
Габаритные размеры электронного блока	220х102х42 мм
Масса электронного блока, не более	0,46 кг
Параметр	Значение
Технические характеристики электромагнитного датчика ЭМД-247
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса, Гц	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)

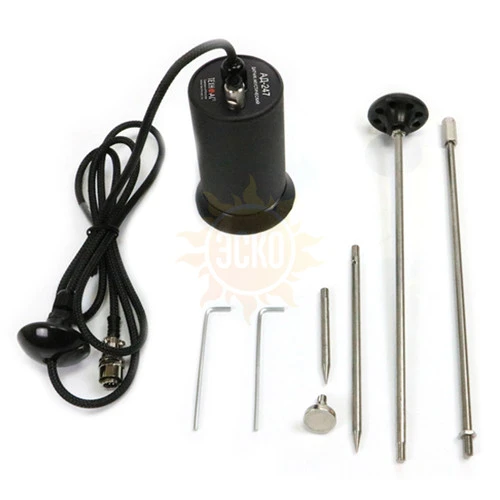

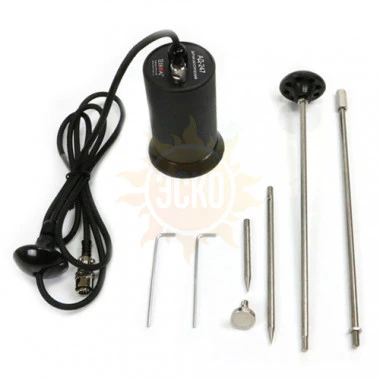

Технические характеристики датчика акустического АД-247
Габаритные размеры прибора, не более, мм	60х130
Масса, не более, кг	0,95

Комплект поставки Успех-АТП-424Э

№	Наименование	Количество
1	Трассопоисковый приемник АП-027	1
2	Комплект акустического датчика АД-247	1
3	Электромагнитный датчик ЭМД-247	1
4	Головные телефоны	1
5	Батарейки для приемника (AA)	4
6	Кабель мини-USB для подключения внешнего аккумулятора	1
7	Держатель для приемника	1
8	Ключ шестигранный 2,5*57 мм	2
9	Крестовая отвертка	1
10	Сумка для ЭМД	1
11	Сумка для комплекта	1
12	Руководство по эксплуатации	1
12	Паспорт	1
