Успех КБИ-309К — кабелеискатель с функцией сохранения координат GPS/Глонасс

Описание кабелеискателя с функцией сохранения координат GPS/Глонасс Успех КБИ-309К

Трассопоисковый приемник Успех КБИ-309К в виде моноблока с большим ЖК дисплеем. Изображение трассы на экране прибора. Автоматический расчет и вывод на экран глубины залегания коммуникации до 10 м, а также величины тока в линии. Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации. Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).

Назначение кабелеискателя с функцией сохранения координат GPS/Глонасс Успех КБИ-309К

• Поиск электрических кабелей под напряжением;
• Поиск и трассировка подземных инженерных коммуникаций (газопроводов, трубопроводов, силовых и телефонных кабелей);
• Определение залегания подземных коммуникаций на глубине до 10 м;
• Запись GPS\ГЛОНАСС координат и составление карт найденных коммуникаций;
• Возможность трассировки неметаллических коммуникаций с помощью дополнительного внутритрубного генератора.

Особенности приемника АП-019.3

• Современный цифровой трассопоисковый приемник-моноблок АП-019.3;
• Изображение трассы на экране прибора;
• Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии;
• Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации;
• Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция);
• Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора;
• Дополнительные функций при подключении внешних датчиков;
• Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, широкая полоса 40...8000 Гц, радио 8...40 кГц);
• Меню на двух языках (русский и английский);
• Возможность подключения внешнего аккумулятора Power Bank и работа при отрицательных температурах, внешний аккумулятор прячется под одежду оператора.

Функциональные возможности приемника АП­-019.3 в различных режимах работы

Режим «Трасса». Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.

Режим «График». На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.

Режим «График+». Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии над напряжением.

Режим «Минимум максимум». Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.

Режимы «Относительное расстояние до коммуникации». Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.

Режим «2-частоты». В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.

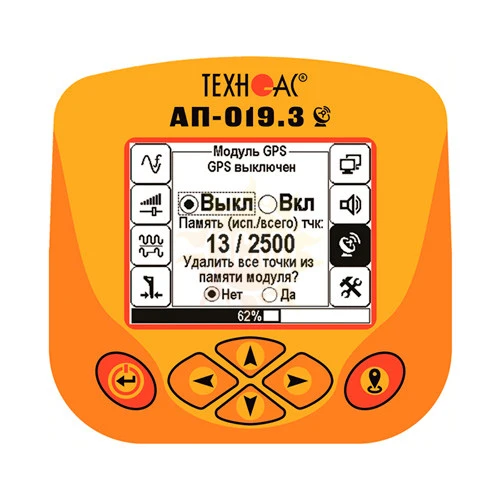

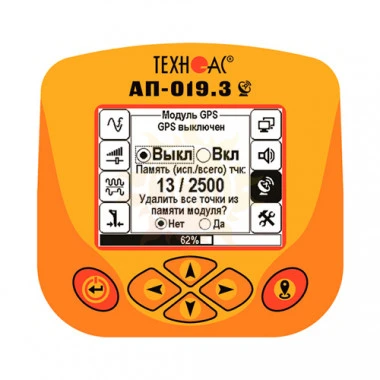

Привязка коммуникации к карте местности с помощью GPS/ГЛОНАСС модуля. С помощью встроенного GPS/ГЛОНАСС модуля определяются текущие координаты приемника. Нажатием клавиши на панеле управления в оперативной памяти приемника сохраняются дата, время, текущие координаты а также измеренные параметры точек магистрали: глубина залегания и величина тока.

Сохраненные данные переносятся на ПК для нанесения их на карту и дальнейшей обработки: редактирования взаимосвязи между точками (построение трека), сохранения трека в базу данных, а также в KML или CSV файл.

Рекомендуемые области применения кабелеискателя с функцией сохранения координат GPS/Глонасс Успех КБИ-309К

• Электросети;
• Телекоммуникация;
• Строительно-монтажные организации;
• ЖКХ;
• Водоканалы;
• Теплосети;
• Нефтегазовая отрасль.
