CI LCI SET-P-P — универсальный прибор для выбора кабеля

Назначение прибора для выбора кабеля CI LCI SET-P-P

Система CI LCI SET-P-P предназначена для выбора необходимого кабеля из пучка в сетях низкого и слабого напряжения, как при отсутствии так и при наличии напряжения.

Генератор системы подает импульсы пикового тока до 100 мА в необходимый кабель. Данные импульсы вызывают в кабеле устойчивое к переходным помехам электромагнитное поле, которое регистрируется при помощи приемника системы.

Описание прибора для выбора кабеля CI LCI SET-P-P

Четкая идентификация кабеля перед монтажными работами необходима для абсолютной безопасности. Неправильная информация может вызвать опасные для жизни электромонтеров последствия или выход из строя электроснабжения потребителей.

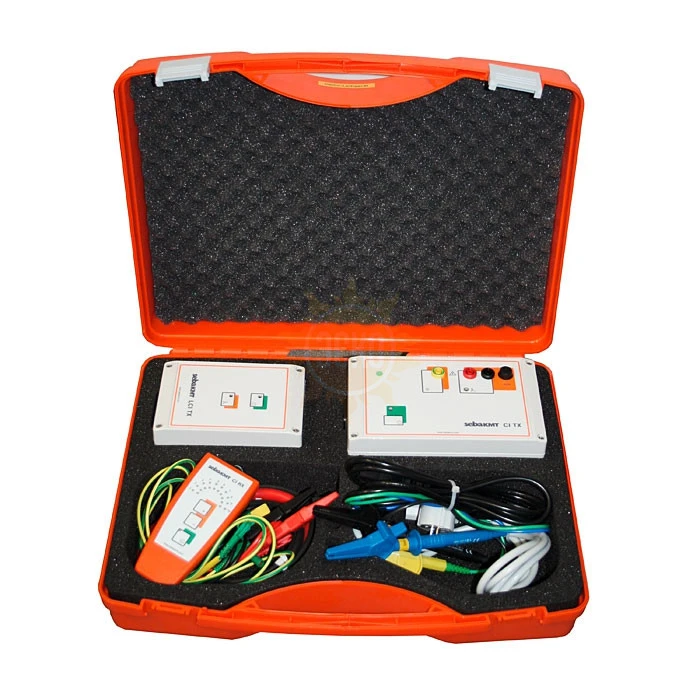

Для более простой и безопасной работы была разработана система для выбора кабеля CI LCI SET-P-P. Система состоит из генератора импульсного тока LCI TX, генератора CI TX и приемника CI RX. Этот приемник стационарно соединен с 140 мм гибким преобразователем для развязки сигнала идентификации.

Импульсным генератором CI TX вырабатываются пилообразные импульсы пикового тока до 100 A  и посылаются на выбираемый кабель. Этот измерительный ток вызывает вокруг кабеля электромагнитное поле, которое регистрируется преобразователем приемника CI RX, автоматически калибруется и индицируется на светодиодной шкале. Единственно возможной подстройкой может быть изменение амплитуды индикации.

Специальная функция программного обеспечения контролирует и проверяет при этом все параметры зарегистрированного импульса. Благодаря клещам с указанием направления и параметрам контроля приемника гарантируется очень надежный и независимый от помех выбор.

При времени работы от батареи свыше 50 часов установку можно использовать чрезвычайно гибко.

В стандартной комплектации в виде опции можно также получить работающий от сети CI TX с Li-Ion аккумулятором и встроенным зарядным устройством.

В низковольтных сетях монтажные работы часто проводятся под напряжением (AUL). Для этого необходима четкая идентификация нужного кабеля, которая должна быть возможна и без отключения сетевого напряжения.

Импульсный датчик LCI TX-440 через подводящий защитный кабель соединяется с  сетью переменного тока  115В/230В. От питающего трансформатора через  интервал 2 сек.  Подается ток около 80 А. Вследствие этого на участке кабеля возникает импульсный ток, принимаемый клещами для выбора кабеля, что служит для безопасной идентификации этого участка кабеля (не использовать на IT-сетях!). Благодаря этому гарантируется правильное подключение к  розеткам с защитным контактом. Для соединения с  открытыми распределительными устройствами имеется клемма безопасности с встроенным предохранителем. Небольшие размеры обоих импульсных датчиков позволяют использовать их в коммутационных шкафах.
