KSG 100 — система идентификации кабелей

распечатать описание в PDF

Артикул: 791025

Размеры

генератор 455 х 165 х 365 мм
приемник 100 х 25 х 211 мм

Вес

5,3 кг

Температура рабочая

От -10 до + 55 °С

Ток, А

180

Напряжение

300

Снят с производства

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

ТД «ЭСКО» официальный дистрибьютор BAUR в России

Назначение прибора KSG 100

Система идентификации кабелей KSG 100 является сложным прибором для идентификации (распознавания) одножильных или многожильных кабелей в пучке или скрутке кабелей. Новейшие технологические достижения и ориентированные на пользователя программные средства обеспечивают прибору KSG 100 уникальные преимущества. Данным прибором легко пользоваться.

Новейшие программные алгоритмы выполняют многочисленные проверки, что обеспечивает максимальную надежность результатов измерений. К особенностям относятся, например, полностью автоматическая регулировка усиления, работа под управлением дружественного по отношению к пользователю меню, а также небольшие размеры KSG 100.

Особенности прибора KSG 100

Прямой подвод сигналов к находящимся под напряжением кабелям, максимум 400 В, 50/60 Гц;
Позволяет выбирать определенный кабель из одножильных или многожильных кабелей и линий;
Чрезвычайно надежный сбор сигналов посредством 3- факторного анализа (Амплитуда – Время – Фаза, Amplitude-Time- Phase, ATP);
Надежное распознавание кабелей вплоть до сопротивления шлейфа 400 Ом;
Индуктивный ввод сигнала посредством зажима токового трансформатора на находящихся под напряжением кабелях (AZ 10);
Прием сигналов посредством гибкого устройства связи (катушки Роговского);
Приемник эргономичной конструкции со встроенным графическим дисплеем;
Полностью автоматическая регулировка усиления;
Работа под управление дружественного по отношению к пользователю меню;
Для работы приемника батарейки не требуются;
Автоматическая синхронизация передатчика и приемника.

Технические характеристики KSG 100

Параметр	Значения
Импульсный генератор (передатчик)
Выходное напряжение	300 В (15 импульсов/мин)
Выходной ток (в импульсе)	180 A (макс.)
Сетевое питание	115/230 В, 50/60 Гц
Индикация импульсной работы	Посредством СИД и показа частоты текущего импульса
Интервал рабочих температур	От -10 до + 55 °С
Энергопотребление	50 ВА
Размеры футляра для переноски	455 х 165 х 365 мм
Масса (включая футляр для переноски)	приблизительно 5 кг
Генератор	встраивается в футляр для переноски
Приемник импульсов
Дисплей	Графический ЖКД
Чувствительность при прямом подсоеднении генератора (передатчика)	100 %; при 400-Ом сопротивлении шлейфа (i = 0,75 A)
Чувствительность при индуктивном вводе сигнала	100 %; при сопротивлении шлейфа <6 Ом
Электропитание	Батарейки не требуются! Автоматический заряд.
Время заряда	20 секунд
Развязка по сигналу	Гибкое устройство связи, Æ150 мм
Интервал рабочих температур	от -10 до + 55 °С
Габаритные размеры	100 х 25 х 211 мм
Масса	приблизительно 361 г

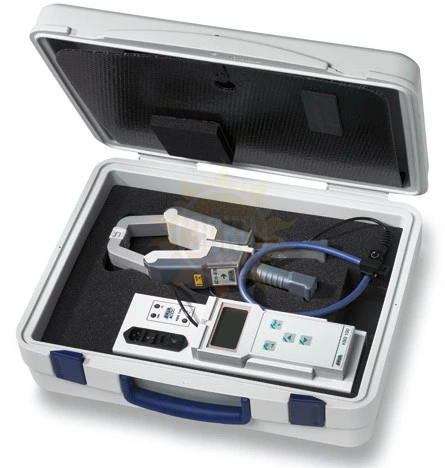

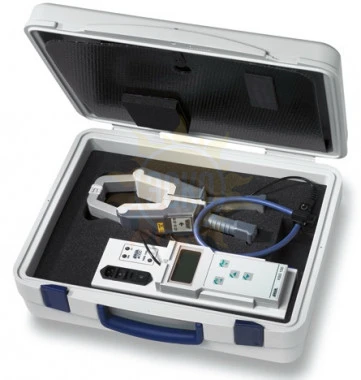

Комплект поставки KSG 100

№	Наименование	Количество
1.	Передатчик KSG 100	1
2.	Приемник KSG 100	1
3.	Кейс для KSG 100	1
4.	Кабель соединительный с зажимами для прямой подачи сигнала	1
5.	Шнур сетевого питания	1
6.	Руководство по эксплуатации	1
