Locator Set — система для точной локации мест повреждений и проведения трассировки высоковольтных кабелей Wmax=50 Вт
распечатать
Назначение системы Locator Set
Система локации Locator Set используется, главным образом, для точного определения мест повреждения и расположения подземных кабелей и трассировки кабельных линий. С широким спектром различных дополнительных принадлежностей Locator Set становится универсальной и незаменимой системой при обслуживании электрических сетей. Универсальный приемник UL 30 используется совместно с устанавливаемым на поверхности грунта наземным микрофоном BM 30 и генератором высоковольтных импульсов напряжения (SSG, системами серии Syscompact или другими генераторами высоковольтных импульсов) для поиска места повреждения в кабельной линии.
При использовании встроенных в BM 30 средств измерения времени распространения акустического сигнала может быть измерена и оценена разность между моментами времени прихода электромагнитного импульса и приемом акустического сигнала пробоя.
На основе этого UL 30 воспроизводит расстояние до дефекта и индицирует в метрах, и по уровню магнитного сигнала, достигли ли вы места дефекта или отдаляетесь от него. Это является особенно полезным для дефектов в кабелях, акустическая локализация которых затруднительна. Данный метод позволяет исключить необходимость абсолютно точно знать трассу кабельной линии, а также позволяет надежно обнаружить место повреждения в максимально короткие сроки.
В комбинации с передатчиком сигналов звуковой частоты (TG 20/50) и катушкой (SP 30) локатор UL 30 используется для трассировки маршрутов и оценки глубины залегания кабельных линий.
В соответствии с методом формирования ступенчатого напряжения может производиться локализация дефектов в оболочке при использовании двух заглубляемых в грунт зондов.
Решаемые задачи
- Точная локация неисправностей кабелей, используя акустический метод
- Точная локация неисправностей кабелей с использованием т.н. эффекта скручивающего поля (Twist method), который реализуется с помощью мощного радиочастотного генератора TG 20 / 50 или TG 600
- Трассировка кабельной линии
- Точная локация неисправностей кабелей, используя измерение разности времени прихода электромагнитного и акустического сигнала от места пробоя
- Определять повреждения кабеля, находящегося в кабельных каналах, и даже под армированным бетоном
- Определение глубины залегания кабелей
- Идентификация кабелей в пучке с помощью избирательных катушек AS
- Детектирование кабелей, находящихся под напряжением
- Локация кабелей и мест их соединений
- Локализация дефектов в оболочке кабеля.
Технические характеристики Locator Set
| Параметр | Значения |
| Универсальный локатор UL30 | |
| Частота фильтра для устанавливаемого на поверхности грунта микрофона | 200, 300, 500, 800, 1000 Гц |
| Частота сигнала, принимаемого поисковой катушкой | 815 Гц; 2 кГц; 10 кГц |
| Фильтр | цифровой |
| Коэффициент усиления | 0 … 38 дБ |
| Чувствительность микрофона | < 1 мкВ |
| Усиление микрофона | > 120 дБ |
| Диапазон задержки распространения акустического сигнала | 0 … 96 мс |
| Интервал рабочих температур | от -20 до +55 °С |
| Электропитание | 4 х 1,5-В элементов (IEC LR 6) |
| Время питания от батарей (при нормальных условиях эксплуатации) приблизительно | 40 ч |
| Масса UL30 | 550 г |
| Масса BM30 | около 2,5 кг |
| Генератор звуковой частоты TG 20/50 | |
| Выходная мощность | 0 … 50 ВА при сетевом питании 0 … 20 ВА при работе от аккумуляторных батарей |
| Выходной ток | максимум 8 А |
| Частоты | 2 частоты, выбираются переключением 2 кГц ±0,1%, коэффициент нелинейности (k-factor) ≤ 1,5 % при выходной мощности 4 ВА 10 кГц ±0,1%, коэффициент нелинейности (k-factor) ≤ 3 % при выходной мощности 4 ВА |
| Выходной импеданс | 7-степенчатый переключатель с установкой 1/3/10/30/100/300/1000 Ом, автоматическая или ручная подстройка |
| Зарядный блок (встроенный) | защита от перезарядки – когда используется сетевое питание, подзарядка осуществляется во всех рабочих режимах |
| Защита при разрядке батарей | Прибор выключается до того, как ба- тарея полностью разрядится |
| Время работы от аккумуляторной батареи | при вых. мощности 20 ВА: приблизительно 2,5 ч питание от сети напряжением 220…240 В 10%; 50/60 Гц |
| Электропитание | От внешнего источника питания напряжением 12 … 24 В постоянного тока (защита батареи от неправильного подключения) |
| Интервал рабочих температур | от -20 до + 50 °С |
| Габаритные размеры | 290 х 130 х 240 мм |
| Масса | 9,5 кг |

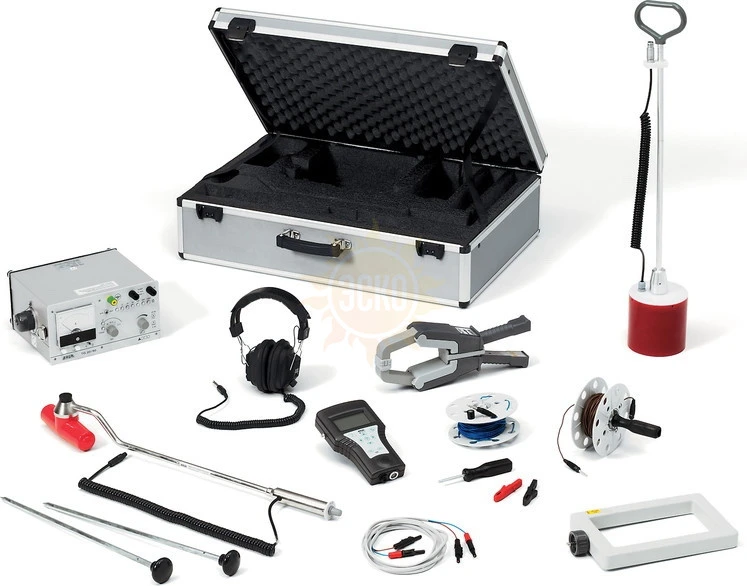

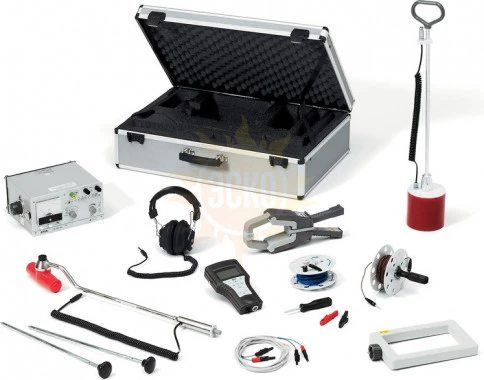

Комплект поставки Locator Set
| Наименование | Количество |
| Кейс транспортировочный | 1 |
| Локатор универсальный UL 30 | 1 |
| Батарея 1,5 В, IEC LR 6 | 4 |
| Ремень для переноски UL 30 | 1 |
| Катушка поисковая SP 30 | 1 |
| Телефон головной KH | 1 |
| Шнур сетевого питания TG 20/50 | 1 |
| Провод вспомогательный длиной 25 м на катушке портативной | 1 |
| Кабель соединительный, 2 м, красный цвет | 1 |
| Кабель соединительный, 2 м, черный цвет | 1 |
| Штыри заземления | 1 |
| Руководство по эксплуатации | 1 |
| TG 20/50 - генератор звуковой частоты Wmax=50ВА | 1 |
Доплнительная комплектация
| Наименование | Цена |
| Аксессуары для отыскания дефектов в оболочке кабеля для совместного использования с UL 30 или KFM 1 | По запросу |
| Головной телефон с улучшенной шумозащищённостью | По запросу |
| Грунтовой микрофон BM 30 | По запросу |
| Катушка избирательная 10 000Гц AS 10/30 | По запросу |
| Катушка избирательная 2 000 Гц AS 2/30 | По запросу |
| Клещи индукционные AZ 10/D 70 | По запросу |
| Клещи индукционные AZ 10/D 80 | По запросу |
| Рамочная антенна индукционная RA10 | По запросу |
| Соединительный кабель для подключения к аккумуляторной батарее, 5 м | По запросу |
