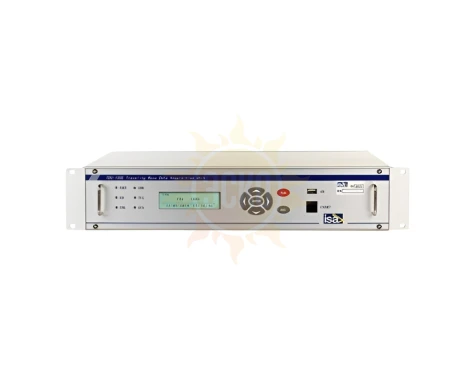

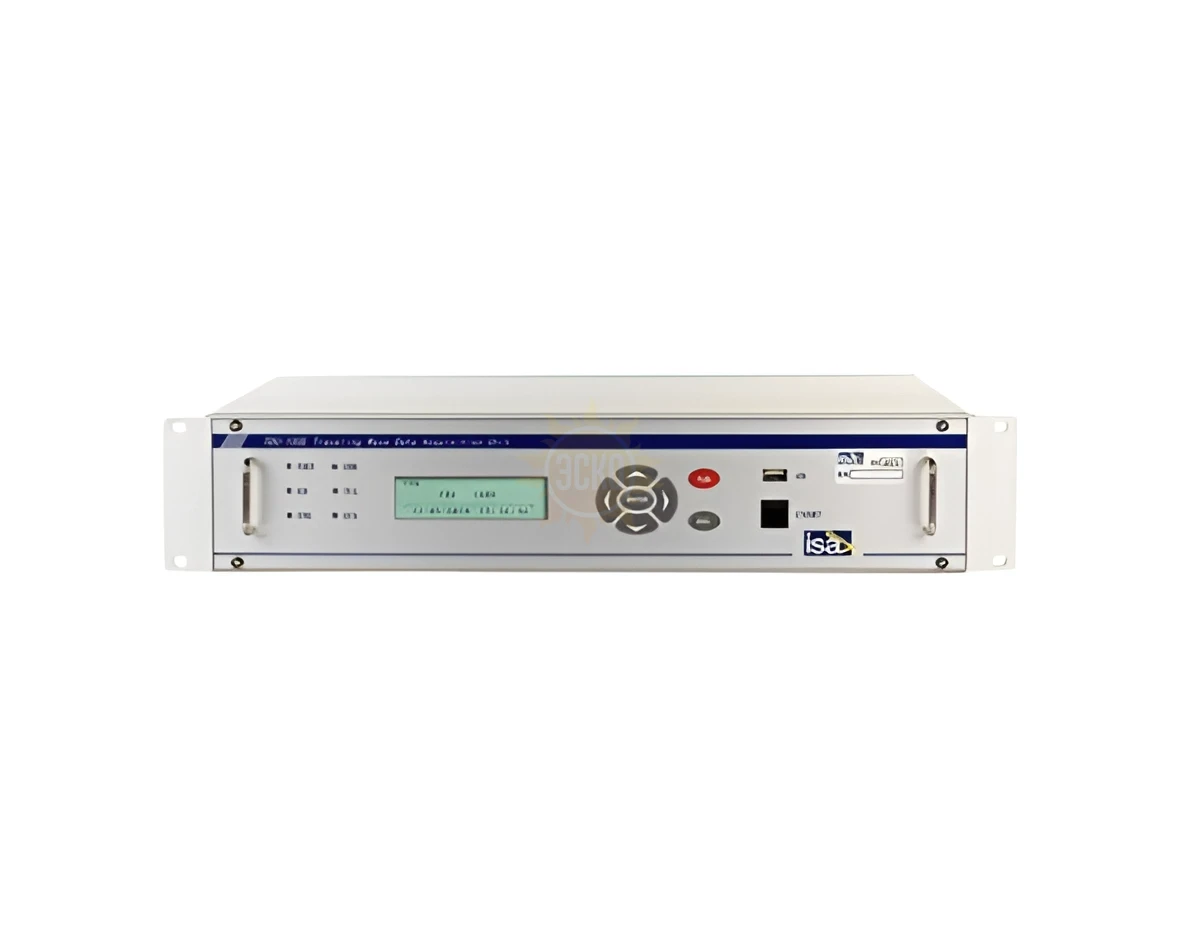

ISA TFS-2100 - система мониторинга воздушных линий

Назначение ISA TFS-2100

• Предназначена для определения места повреждения воздушных линий распределения и передачи электроэнергии с использованием волнового метода. Точность до 50м. Неограниченное количество линий мониторинга. Для всех типов воздушных линий.

Обычно погрешность ОМП системы составляет менее ±50 м, в зависимости от длины линии. Также на данный метод не влияет ряд факторов, которые влияют на традиционные методы ОМП с измерением сопротивления линий.

Также ОМП волновым методом позволяет определить место повреждения при однофазном замыкании на землю с изолированной нейтралью, что не позволяют сделать другие методики.

Принцип ОМП

В волновом методе используются волны напряжения и импульсы тока, которые появляются и распространяются при коротких замыканиях, переключениях и ударах молнии. Система ОМП измеряет времена прихода волн и рассчитывает расстояние до места повреждения.

Метод D (Double Ended) с измерением с обоих концов

Метод D подразумевает измерение импульса,который возникает при КЗ на линии, на обоих концах с синхронизацией по времени. Расстояние до места повреждения определяется по разности прихода импульса на концы линии.

Метод A (Single ended) измерение с одного конца линии

Метод А измерения расстояния до места КЗ линии основан на измерении на одном из концов линии времени между приходящими бегущими волнами, возникающими от КЗ. Время между первоначальным импульсом и этим же импульсом, отраженным от места КЗ (Dt) - это время за которое волна проходит расстояние до места повреждения (XL) дважды:

XL = Dt · n/2

Метод Е

Метод Е использует волны, возникающие при замыкании высоковольтного выключателя и включении им неисправной линии. Для расчета расстояния используется время между включением выключателя и приходом отраженного от места КЗ или места разрыва линии.

Применение различных методов

Метод D проще и дает большую точность и надежность определения места повреждения линии. Метод E очень полезен при определении места разрыва проводника. Метод А более дешевый чем метод D, но имеет меньшую надежность и точность., ввиду сложности дифференциации волн отраженных от места КЗ с отраженными от другого конца линии и переходным процессам при горении дуги.

Системой TFS 2100 используется метод D как основной метод определения места повреждения линии. Остальные методы (Аи Е) - вспомогательные.

Функциональные особенности ISA TFS-2100

• Наиболее точная система определения места повреждения воздушных линий;
• Большая точность измерений: обычная точность в зависимости от длины линии около 50 м.;
• На результат не влияет сопротивление КЗ;
• Система подходит для всех типов линий: постоянного и переменного напряжения;
• Автоматический расчет расстояния до места поврежения;
• Неограниченное количество линий для мониторинга;
• Система позволяет увеличить скорость восстановления линии после поврежения;
• Возможность монтажа без отключения  оборудования линии;
• Простота наладки;
• Программное обеспечения для автоматического расчета и анализа;
• Возможность использования интерфейсов Ethernet TCP/IP, Модема и подключения к обоим концам линии.
