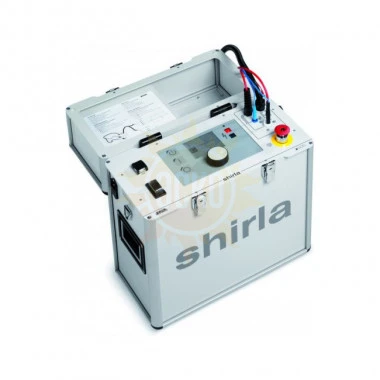

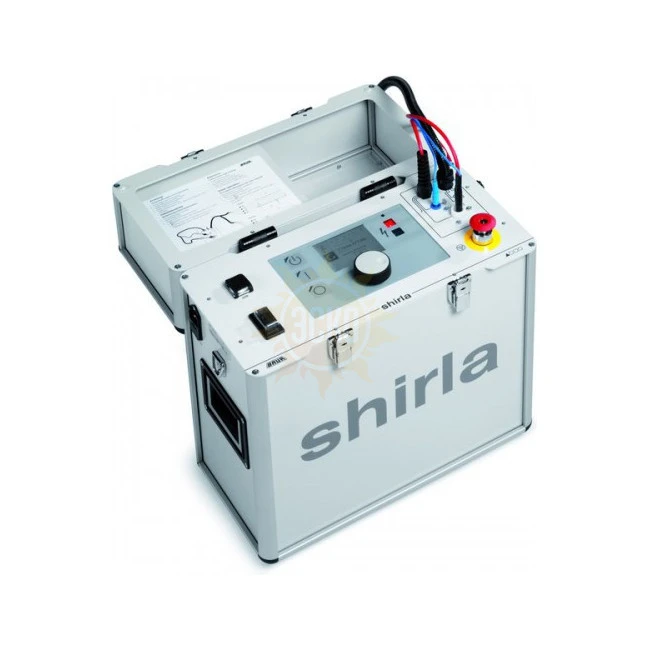

BAUR SHIRLA — система для испытаний оболочек кабелей и определения местоположения дефектов

Назначение системы Shirla

Новая система локализации мест повреждения Shirla предназначена для испытания кабелей и оболочек кабелей, предварительной и точной локации мест повреждений, а также точного определения местоположения дефектов оболочек с использованием метода шагового напряжения.

Измерения проводятся при помощи специального измерительного моста по методу Мюррея и Глейзера. При помощи встроенного источника высокого напряжения постоянного тока Shirla может осуществлять предварительную локацию как низкоомных, так и высокоомных повреждений кабелей.

Принцип измерения позволяет проводить предварительную локацию неисправностей кабелей (главным образом, неэкранированных контрольных и осветительных кабелей), а также дефектов оболочек кабелей. Коррекция нуля и оценка выполняются автоматически. Расстояние до места повреждения отображается в метрах. Могут учитываться различные кабельные участки. Для точного определения местоположения дефектов по методу шагового напряжения в кабель подаётся заданная последовательность импульсов постоянного напряжения, после чего шаговое напряжение может быть зарегистрировано при помощи универсального локатора UL30 или приёмника KFM 1.

Особенности системы Shirla

• Испытание кабелей и оболочек кабелей напряжением до 10 кВ;
• Измерение сопротивления;
• Предварительная локация мест повреждений кабелей и оболочек кабелей при помощи высокоточного измерительного моста;
• Определение повреждений в участках кабелей различной длины, поперечного сечения, и с различными материалами проводника;
• Точное определение местоположения дефектов оболочек;
• Встроенное разрядное устройство;
• Бесступенчатая регулировка напряжения;
• Функция автоматической генерации отчёта;
• Работа от сети и от батареи;
• Навигация по меню при помощи одной клавиши;
• Таймер для установки времени проведения испытания и времени задержки запуска.
