BAUR ULB 30 — система для точной локации дефектов высоковольтных кабелей

Назначение системы ULB-30

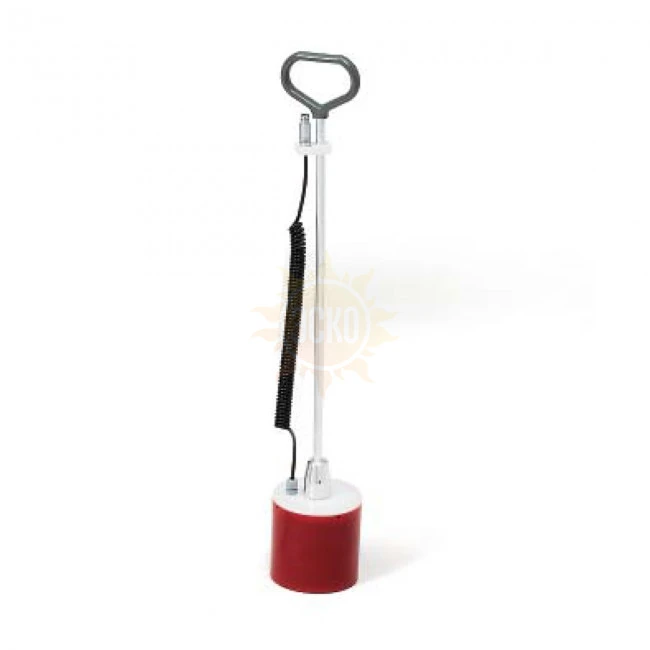

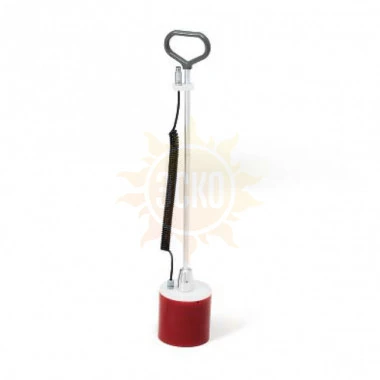

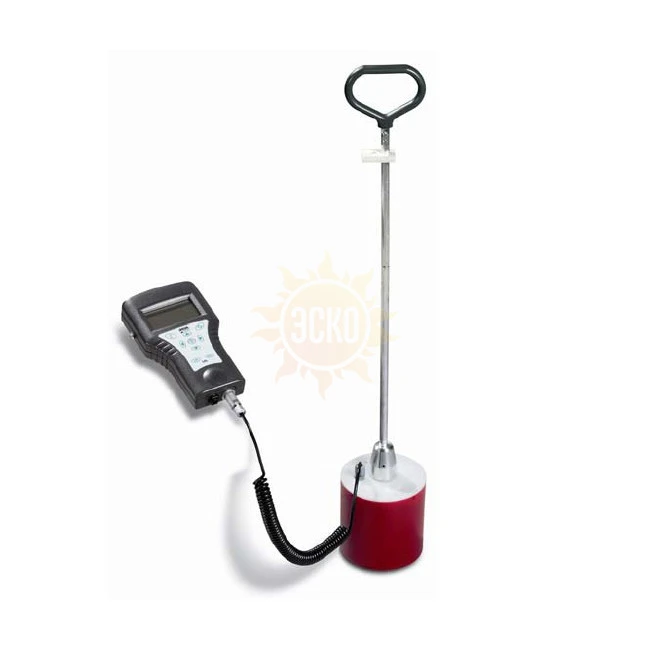

Система ULB-30 состоит из универсального локатора UL 30 и устанавливаемого на поверхности грунта микрофона BM 30. Совместно с генератором импульсного напряжения (SSG/STG) система ULB-30 предназначена для локализации точного места повреждения в кабелях без использования прожига.

При использовании встроенных в BM 30 средств измерения времени распространения акустического сигнала может быть измерена и оценена разность между моментами времени электромагнитного импульса и приемом шумов поверхностного пробоя. Прибор UL 30 воспроизводит расстояние до дефекта и индицирует в метрах, и по уровню магнитного сигнала, достигли ли вы места дефекта или отдаляетесь от него. Это является особенно полезным для дефектов в кабелях, акустическая локализация которых затруднительна. Данный метод позволяет исключить необходимость абсолютно точно знать трассу кабельной линии, а также позволяет надежно обнаружить место повреждения в максимально короткие сроки.

Особенности системы ULB-30

• Встроенный громкоговоритель;
• Водонепроницаемая конструкция;
• Большой жидко-кристаллический дисплей с подсветкой;
• Подстраиваемый фильтр для оптимизации акустического сигнала;
• Встроенные средства измерения времени распространения акустического и электромагнитного сигнала;
• Улучшенная защищенность от внешних шумов благодаря специальной конструкции корпуса;
• Исключено влияние шумов от проезжающих транспортных средств и ветра;
• Плоская контактная поверхность для идеальной передачи акустического сигнала от пробоя;
• Улучшенная чувствительность к электромагнитному сигналу от пробоя;
• Высокотехнологичный акустический фильтр последнего поколения;
• Удобная ручка для переноски;
• Автоматическое отключение микрофона при поднятии от земли;
• Малая масса.

Рабочие режимы

• Локализация дефекта с использованием акустического и электромагнитного сигнала в комбинации с измерением времени распространения (с индикацией расстояния до дефекта);
• Режим измерения с использованием люка;
• Определять повреждения кабеля, находящегося в кабельных каналах, и даже под армированным бетоном.
