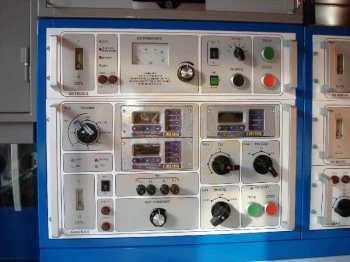

Блок К-0,4 — комбинированный прибор для измерения параметров трансформаторов

распечатать описание в PDF

Артикул: 700565

Блок К-0,4 — комбинированный прибор для измерения параметров трансформаторов

Температура окружающего воздуха

от -30 ºС до 40 ºС

Влажность

до 80% при 25 ºС

Нормальная область значений атмосферного давления

530 - 800 мм рт.ст.

Напряжение

100 - 380

Размеры

265 х 490 х 510 мм

Вес

38 кг

Питание

напряжение питания частотой 50 Гц, В 220±22 и 380±38

Ток, А

5, 10, 20

Погрешность

0,5%

586 320 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

Назначение блока К-0,4

Блок К-0,4 предназначен для осуществления контроля состояния силовых и измерительных трансформаторов. В состав блока входит блок К - 0,4 и трансформатор разделительный ТР -2. Блок позволяет осуществить следующие виды контроля состояния трансформаторов:

Измерение потерь холостого хода силовых трансформаторов;
Измерение потерь холостого хода измерительных трансформаторов;
Измерение коэффициента трансформации при однофазном возбуждении;
Измерение коэффициента трансформации при трехфазном возбуждении;
Измерение сопротивления короткого замыкания при трехфазном возбуждении.

При наличии дополнительных приборов (например, миллиомметра ПТФ-1) блок позволяет измерять активное сопротивление обмоток, содержащих индуктивность.

Основные технические характеристики блока К-0,4

Условия эксплуатации блока
Параметр	Значения
Напряжение питания частотой 50 Гц, В	220±22 и 380±38
Максимальная потребляемая мощность, кВА	2.2
Максимальное выходное переменное напряжение с ТР-2, В	100 200 380
При максимальном выходном токе (в пятиминутном режиме), А	20 10 5
Максимальный выход ток по фазам А, В и С, А	20
Относительная погрешность измерения выходного напряжения, %, не более	0,5
Относительная погрешность измерения выходного тока, %, не более	0,5
Габаритные размеры Блока К-0,4, мм, не более	265 х 490 х 510
Габаритные размеры Трансформатора ТР-2, мм, не более	310 х 210 х 260
Масса Блока К-0,4, кг, не более	38
Масса Трансформатора ТР-2, кг, не более	32
Температура воздуха	от минус 30 ºС до плюс 40 ºС
Относительная влажность	до 80% при температуре плюс 25 ºС
Атмосферное давление	530 - 800 мм рт.ст.

Комплект поставки Блок К-0,4

№	Наименование	Количество
1	Блок К-0,4	1
2	Трансформатор разделительный ТР-2	1
3	Кабель питания N 1 и N 2 (разъемы)	2
4	Кабель соединительный	1
5	Провод заземления	1
6	Паспорт	1
