ISA STS-5000 TD - cистема комплексной проверки трансформаторов и оборудования подстанций

Назначение STS-5000 TD

Предназначен для проверки и электрических испытаний силовых трансформаторов, измерительных трансформаторов, высоковольтных выключателей, устройств релейной защиты, устройств заземления и воздушных линий. Напряжение AC-до 12кВ , напряжение DC - до 2000В , ток AC - до 3000А, ток DC - до 400А. Частота 15-550Гц.

 Также прибор STS-5000 позволяет проводить диагностику изоляции измерением тангенса угла диэлектрических потерь и емкости.

От оператора требуется собрать схему измерений, ввести параметры объекта испытаний, допуски, используемые выходы прибора и нажать на кнопку запуска теста. Прибор автоматически проводит проверку с генерацией и измерением всех необходимых величин, и записывает результаты в память. Результаты испытаний сохраняются в локальной памяти и могут быть переданы в ПК для хранения, анализа и формирования протокола.

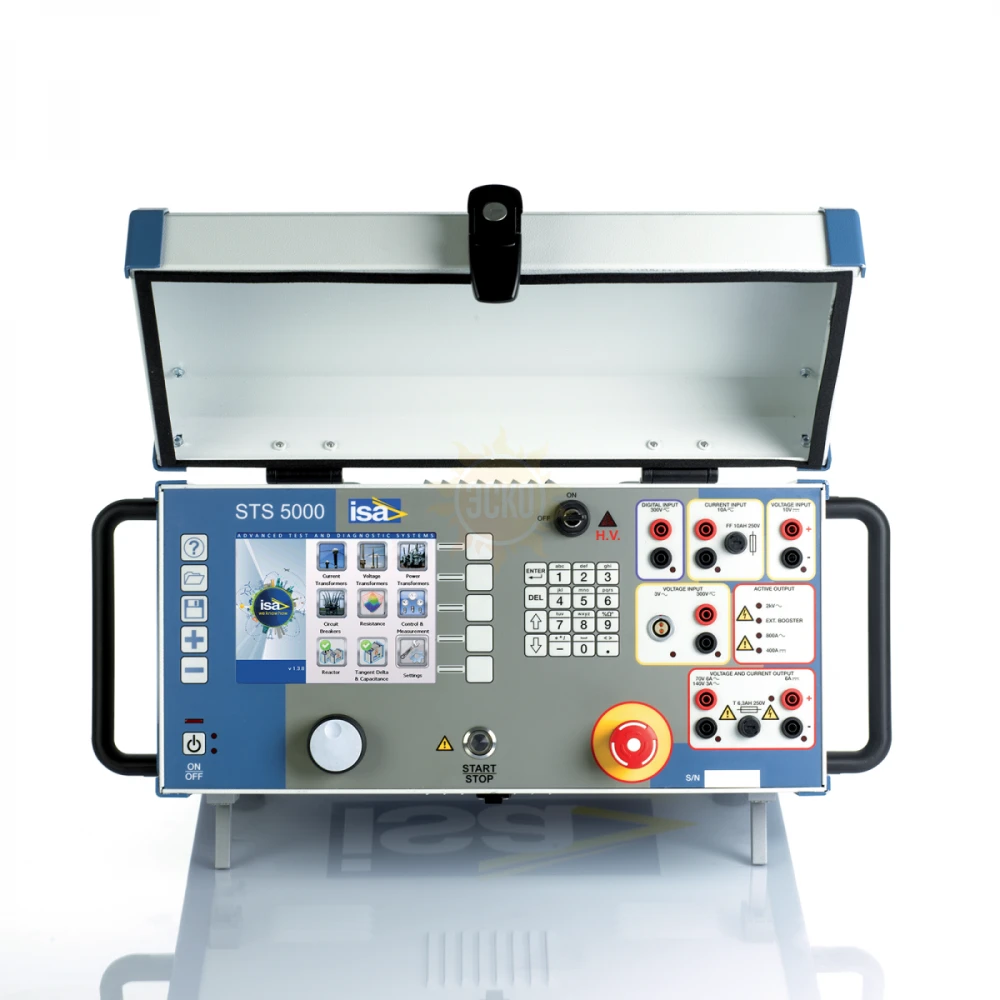

 Управление прибором STS-5000 осуществляется двумя способами: без ПК посредством собственных органов управления и большого цветного ЖК-дисплея или при помощи ПК и программного обеспечения TDMS.

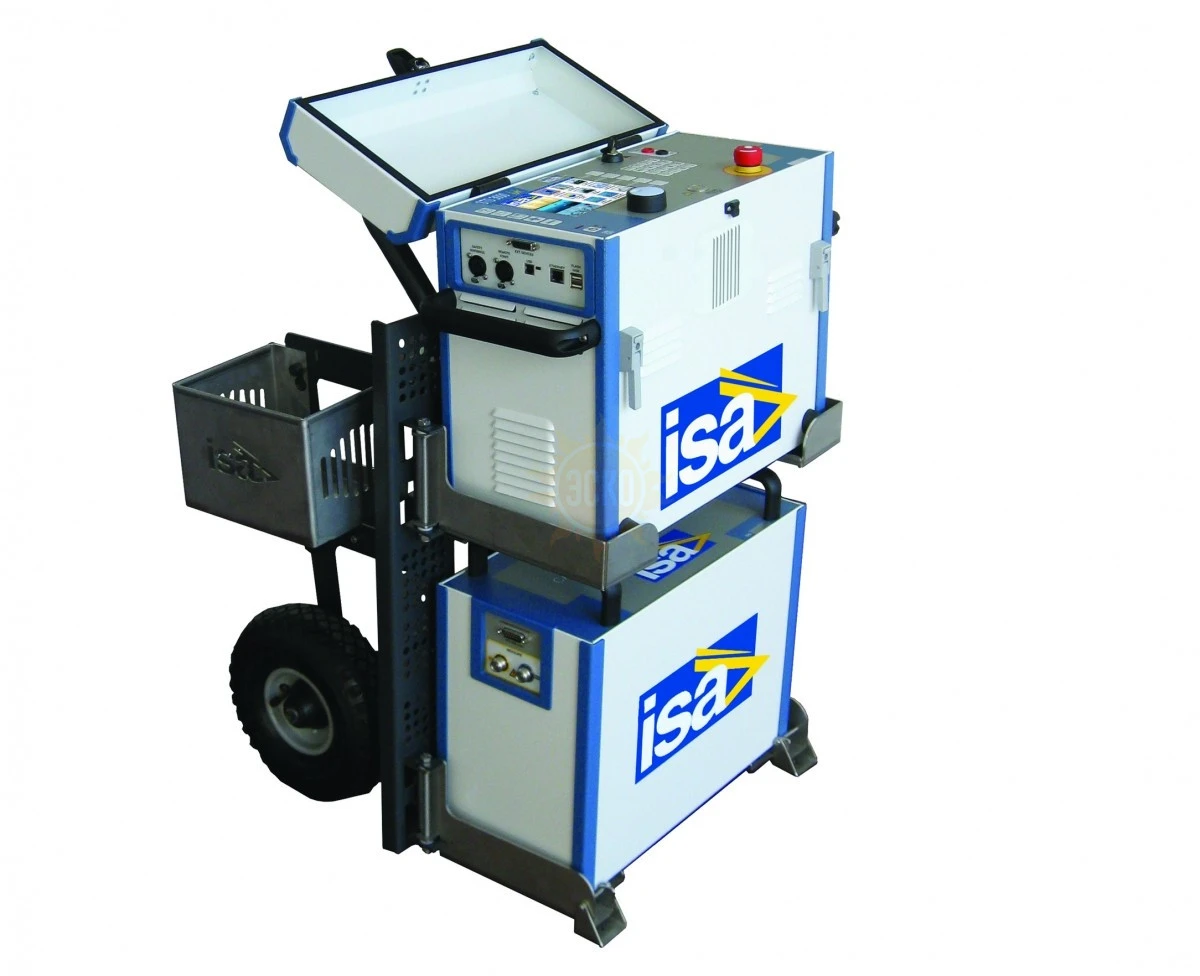

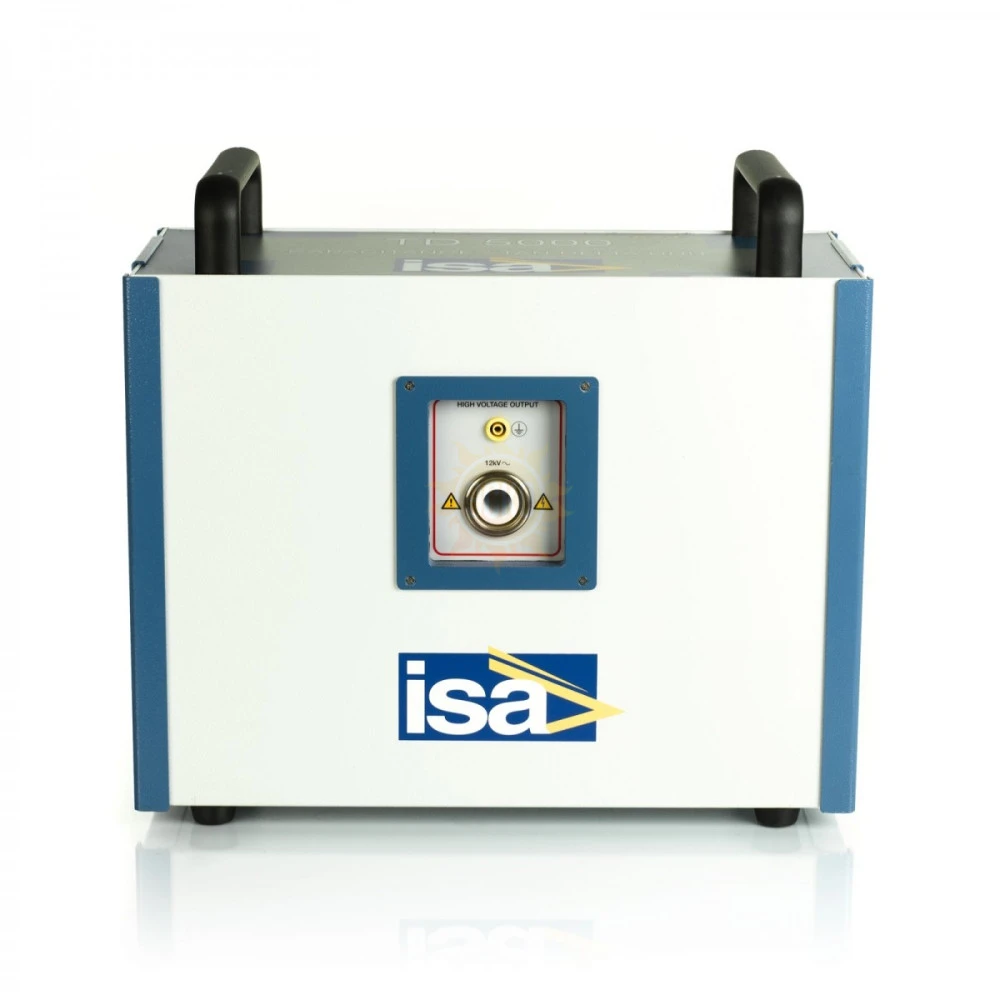

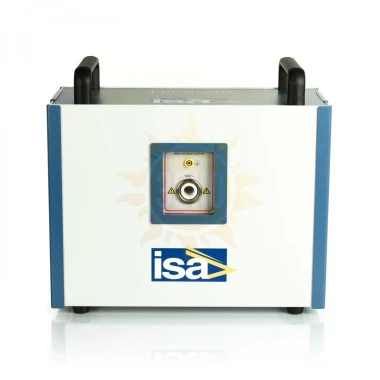

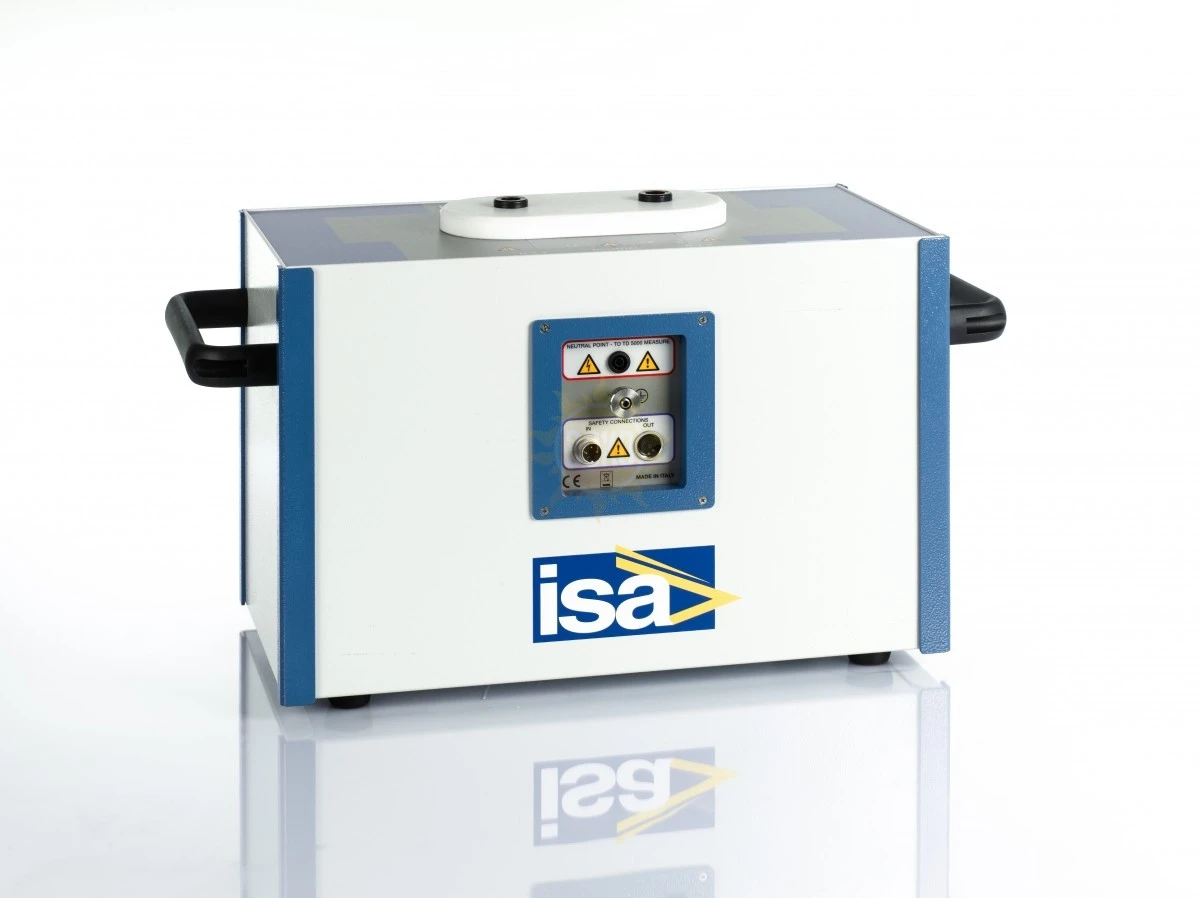

 Для измерения тангенса угла диэлектрических потерь и емкости трансформаторов прибор STS-5000 используется совместно с модулем  переменного напряжения TD5000. Модуль TD5000 генерирует напряжение до 12 кВ, с возможностью изменения частоты генерации от 40 до 500 Гц. Оба блока и кабели для удобства их транспортировки устанавливаются на тележку. Использование уникальных схемных решений и возможность проверки на частоте отличной от 50 Гц обеспечивают выполнение измерений с высокой точностью даже в самых сложных электромагнитных условиях
