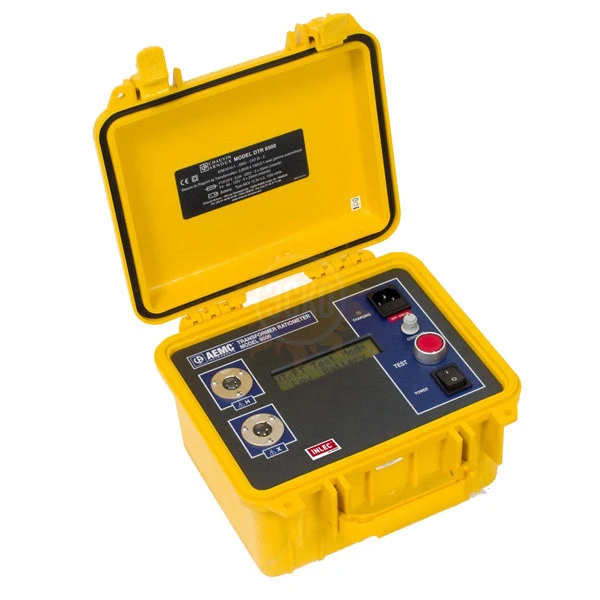

DTR8500 — измеритель коэффициента трансформации

DTR8500 является переносным цифровым измерителем коэффициента трансформации, предназначенным для тестирования на месте силовых трансформаторов, трансформаторов тока и напряжения. Будучи подсоединенным к предварительно отключенному трансформатору, прибор с высокой точностью измерит отношение числа витков в первичной обмотке ко вторичной и одновременно отобразит полярность и величину тока возбуждения.

DTR8500 является полностью автоматическим прибором, использую­щим метод измерения, совместимый со стандартами ANSI/IEEE . Нет необходимости в калибровке, а также не требуется переключения диапазонов, манипуляции с органами управления и исключена процедура балансировки. В процессе каждого измерения прибор самокалибруется, производит проверку целости измерительных цепей, выявляет наличие короткого замыкания (значительное увеличение тока возбуждения), а также неверное подключение измерительных проводов и обратную полярность включения. При отсутствии каких-либо неполадок, на экране будет отображен измеренный коэффициент трансформации.

DTR8500 спроектирован с учетом безопасности пользователя. Измерения производятся при низком напряжении и токе, что совместно со встроенной схемой защиты от ошибочного подключения кабелей Х и Н, предохраняет от генерации опасных тестовых напряжений, которые могут возникать при измерениях коэффициента трансформации.

Большой двухстрочный алфавитно-цифровой ЖК-дисплей с регулируемой контрастностью и подсветкой гарантирует читаемость в любое время суток. Питание прибора осуществляется от встроенного никель-кадмиевого аккумулятора или от сети переменного тока. Заряд аккумулятора происходит автоматически, когда прибор подключен к сети.

Прочный, герметичный корпус прибора изготовлен из структурированного полипропилена, что позволяет использовать прибор в жестких условиях эксплуатации, в т.ч. полевых условиях на промышленных объектах.

Особенности измерителя DTR8500:

• Разработан для проверки силовых трансформаторов (ТС), трансформаторов тока (ТТ) и напряжения (ТН).
• Непосредственное считывание показаний в диапазоне от 0,8000:1 до 1500:1.
• Одновременное отображение на экране коэффициента трансформации, полярности и величины тока возбуждения с высоким разрешением.
• Двойное питание: NiCd батарея / встроенное сетевое зарядно-питающее устройство.
• Метод измерения совместимый с ANSI/IEEE.
• Микропроцессорное управление.
• Простота подключения и подготовки к работе: не требуется калибровка и балансировка.
• Экранные сообщения о некорректном подключении проводов, обратной полярности, обрыве цепи и коротком замыкании.
• Большой двухстрочный экран с регулируемой контрастностью и подсветкой гарантирует хорошую видимость при любом освещении.
• Отсутствие высокого напряжения - используется низковольтная технология проверки и встроенная схема защиты.
• Индикация разряженности батареи.
• Долговечный, ударопрочный, герметичный корпус из полипропилена
