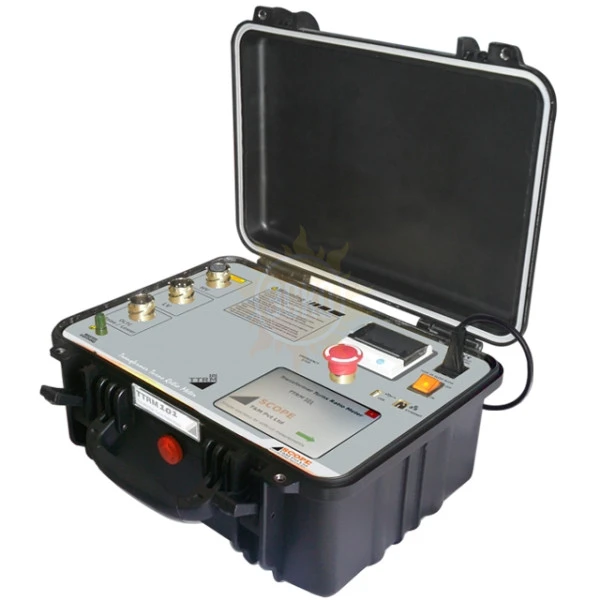

Описание Scope TTRM 102
SCOPE представляет новое поколение измерителей коэффициента трансформации однофазного (TTRM 101 / TTRM 102) и трёхфазного типа (TTRM 301 / TTRM 302). Это прочные, но легкие и очень надежные инструменты для измерения коэффициента трансформации в реальных условиях работы электрических подстанций сверхвысокого напряжения до 765кВ. TTRM можно использовать в производственных цехах и во время лабораторных испытаний. Можно использовать для испытания однофазных / 3-х фазных силовые трансформаторов, с соединением по типу "звезда" или "треугольник".
Преимущества:
- Измерение коэффициента трансформации всех фаз в одном тестировании с % соотношением ошибок (только в TTRM 301 / TTRM302).
- Автоматическое управление РПН и расчёт коэффициента на всех отпайках и печать результатов в виде таблицы.
- Полный анализ состояния трансформатора с отклонением угла фазы, величиной намагничивающего тока и положением отпаек (только в TTRM 102 / TRRM 302).
- Автоматическое определение векторной группы трехфазных трансформаторов (только в TTRM 302).
- Простое и удобное в применении устройство, благодаря тонкоплёночному дисплею и сенсорному экрану.
- Мощный микропроцессор - новые возможности.
- Сохранение результатов и загрузка данных на ПК гарантирует эффективное хранение данных
ОСОБЕННОСТИ:
- Разные диапазоны напряжений для более точных результатов.
- 5,7-дюймовый тонкоплёночный дисплей с сенсорным экраном и удобное меню управления TTRM.
- Возможность настройки данных трансформатора.
- Автоматическое управление устройством РПН для изменения напряжения.
- Маркировка даты и времени тестирования.
- Встроенная память для хранения результатов тестирования.
- Термопринтер для быстрой печати результатов из архива.
- Ethernet-порт для передачи наборов данных на программное обеспечение ПК.
- Запоминающее устройство (USB 2.0) для копирования наборов данных на флеш-накопитель.
- Легкое, переносное устройство с прочным литым корпусом.
Характеристики Scope TTRM 102
|
Параметры |
Дисплей |
Ассортимент |
Разрешение |
Точность |
|---|---|---|---|---|
|
Коэффициент трансформации |
1,9999: 1 |
0.8-20000: 1 |
5 Digit |
0,8 - 100: ± 0,05% @ 10V |
|
101 - 1000: ± 0,05% @ 10V |
||||
|
1001 - 1500: ± 0,05% @ 10V |
||||
|
1501 - 2000: ± 0,10% @ 10V |
||||
|
2001 - 4000: ± 0,20% @ 10V |
||||
|
|
||||
|
0,8 - 100: ± 0,05% @ 40V |
||||
|
101 - 1000: ± 0,05% @ 40V |
||||
|
1001 - 1500: ± 0,05% @ 40V |
||||
|
1501 - 2000: ± 0,05% @ 40V |
||||
|
2001 - 4000: ± 0,05% @ 40V |
||||
|
4001 - 13 000: ± 0.25% @ 40V |
||||
|
|
||||
|
0,8 - 100: ± 0,03% @ 100V |
||||
|
101 - 1000: ± 0,05% @ 100V |
||||
|
1001 - 1500: ± 0,05% @ 100V |
||||
|
1501 - 2000: ± 0,05% @ 100V |
||||
|
2001 - 4000: ± 0,05% @ 100V |
||||
|
2001 - 4000: ± 0,05% @ 100V |
||||
|
13001 - 20000: ± 0,20% @ 100V |
||||
|
Ток возбуждения |
0.1mA к 1.999A |
0-2A |
0.1mA |
± 1мА |
|
Фаза Отклонение |
0,05 Deg до +179.95 Deg |
± 180 Deg |
0,05 Deg |
± 0,05 Deg |
|
Параметры |
TTRM 101 |
TTRM 102 |
TTRM 301 |
TTRM 302 |
|---|---|---|---|---|
|
Количество каналов |
Один канал высокого напряжения и |
Три канала высокого напряжения |
||
|
Один канал низкого напряжения |
и три канала низкого напряжения |
|||
|
Измерительное напряжение |
10В, 40В и 100В переменного тока |
|||
|
Измерения |
Коэффициент |
Коэффициент |
Коэффициент |
Коэффициент |
|
трансформации, |
трансформации, |
трансформации, |
трансформации, коэффициент |
|
|
коэффициент |
коэффициент ошибок, |
коэффициент |
ошибок, отклонение угла |
|
|
ошибок |
отклонение угла фазы, |
ошибок |
фазы возбуждающий ток, |
|
|
|
возбуждающий ток |
|
векторная группа |
|
|
Управление РПН |
Управление устройством РПН (режим Raise/ Lower) |
|||
|
Отображение результатов тестирования |
Тонкоплёночный дисплей, термопринтер |
|||
|
Диагностические выводы |
Подходит для тестирования трансформаторов сверхвысокого напряжения |
|||
|
Принтер |
Встроенный термопринтер |
|||
|
Бумага |
Термальная, рулон шириной 58 мм |
|||
|
Память |
IВстроенная память может хранить 1000 наборов данных с указанием даты и времени. |
|||
|
USB-порт, чтобы скопировать набор данных на флеш-карту |
||||
|
Мощность |
90В - 265В/A, 50/60 Гц, 100В/А приблизительно |
|||
|
Соединительный порт |
Ethernet-порт |
|||
|
Корпус |
Литой корпус |
|||
|
Эксплуатационные условия |
0 до 50 C 95% относительная влажность (без конденсации). Электрические шумы обычно |
|||
|
наблюдаются во время зарядки электрических подстанций сверхвысокого напряжения |
||||
|
Размеры |
435 x 315 X 175 мм. (макс.) |
|||
|
Вес |
Около 10 кг |
|||
Комплектация Scope TTRM 102
| № | Наименование | Количество |
|---|---|---|
| 1. | Высоковольтный кабель, длина 15 м | 1 |
| 2. | Низковольтный кабель, длина 15 м | 1 |
| 3. | Управляющий кабель РПН, длина 15 м | 1 |
| 4. | Кабель заземления, длина 7 м | 1 |
| 5. | Ethernet-кабель, длина 2 м | 1 |
| 6. | Рулон бумаги для термопринтера | 1 |
| 7. | Сумка для инструмента и комплекта диагностических выводов | 1 |
| 8. | Инструкция по эксплуатации | 1 |
| 9. | Результаты производственного тестирования и отчёт о калибровке | 1 |
| 10. | Гарантийный сертификат | 1 |
| 11. | Программное обеспечение для загрузки и передачи данных на CD-носителе | 1 |
