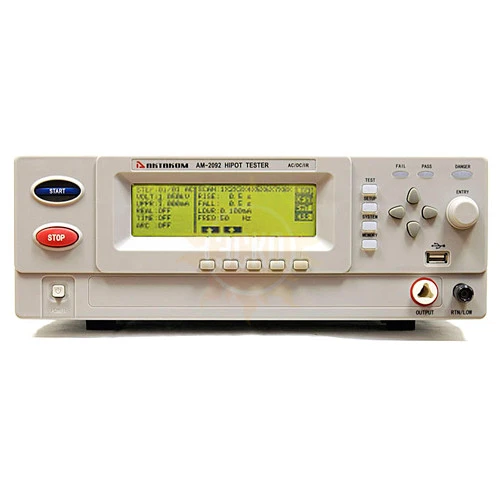

Назначение высоковольтного тестера изоляции АМ-2092
АМ-2092 предназначен для проведения испытаний стойкости изоляции высоким напряжением до 5/6 кВ (AC/DC), измерения сопротивления изоляции до 10 ГОм электронных приборов и компонентов тестовым, а так же измерения межвиткового дугового тока.
Высоковольтный тестер сопротивления изоляции Актаком АМ-2092 имеет встроенную функцию сортировщика-компаратора, что позволяет проводить тестирование в режиме "Годен/Негоден", Дополнительную защиту обеспечивает функция автоматического разряда после прохождения теста.
Для выполнения пользовательских тестов АМ-2092 может быть запрограммирован. При этом во внутреннюю память можно записать до 50 групп по 100 шагов в каждой группе и задать время тестирования от 0,3 до 999 с. Дополнительно, в тестере сопротивления изоляции АМ-2092 можно установить:
- время нарастания/спада напряжения: 0,1…999 с
- время ожидания (только для DC):от 0.1 до 99.9 c
Кроме выхода сортировщика "Годен/Негоден" прибор имеет USB и RS-232 интерфейс. Информация о режимах тестирования и измеренных параметрах выводятся на многострочный высококонтрастный ЖК дисплей (240 х 64 точки).
Особенности высоковольтного тестера изоляции АМ-2092
- высококонтрастный ЖК дисплей (240 х 64 точки);
- встроенная функция сортировщика-компаратора "Годен/Негоден";
- функция автоматического разряда после прохождения теста;
- внутренняя память: до 50 групп по 100 шагов в каждой группе;
- время тестирования от 0,3 до 999 с;
- время нарастания/спада напряжения: 0,1…999 с;
- время ожидания (только для DC):от 0.1 до 99.9 c;
- интерфейс USB и RS-232.
Технические характеристики высоковольтного тестера изоляции АМ-2092
| Параметр | Значения | |
|---|---|---|
| Тестер стойкости изоляции | ||
| Выходное напряжение |
AC (50/ 60 Гц - опция) | 0,05…5 кВ |
| DC | 0,05…6 кВ | |
| Базовая погрешность | ±1,0% (AC/DC) | |
| Диапазон подстройки | ±(1,0% + 10 В) | |
| Тестовый ток |
AC | 0,1 мА…30 мА |
| DC | 0,1 мА…10 мА | |
| Базовая погрешность | ±1,0% (AC/DC) | |
| Измерение сопротивления изоляции | ||
| Тестовое напряжение | 0,05…1 кВ | |
| Тестовый ток | 10 нА…10 мА | |
| Диапазон измерения сопротивления | 0,1 МОм…10 ГОм | |
| Базовая погрешность | 1 МОм…1 ГОм | ±5,0% |
| 1 ГОм…10 ГОм | ±10% | |
| Измерение сопротивления изоляции | ||
| Диапазон | AC | 1 мА...15 мА |
| DC | 1 мА...10 мА | |
| ОБЩИЕ ХАРАКТЕРИСТИКИ | ||
| Параметр | Значение | |
| Внутренняя память | до 50 групп по 100 шагов в каждой группе | |
| Время тестирования | от 0,3 до 999 с | |
| Время нарастания/спада напряжения | 0,1…999 с | |
| Время ожидания (только для DC) | от 0,1 до 99.9 c | |
| Интерфейс | USB и RS-232 | |
| Питание | 198...242 В/ 47,5...52,5 Гц | |
| Габаритные размеры | 330х140х385 мм | |
| Масса | около 20 кг | |
Комплект поставки АМ-2092
| № | Наименование | Количество |
|---|---|---|
| 1. | Высоковольтный тестер изоляции АМ-2092 | 1 |
| 2. | Высоковольтный вывод напряжения | 1 |
| 3. | Высоковольтный вывод заземления | 1 |
| 4. | Высоковольтный пробник напряжения | 1 |
| 5. | Запасные предохранители (3 А/220В; 5 А/110 В) | 1 |
| 6. | Кабель RS-232 | 1 |
| 7. | Шнур питания | 1 |
| 8. | Руководство по эксплуатации | 1 |
