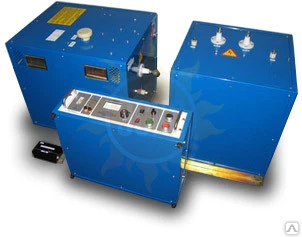

ГИ-20-2 — генератор импульсный высоковольтный

распечатать описание в PDF

Артикул: 789723

ГИ-20-2 — генератор импульсный высоковольтный

Ступени выходного напряжения, кВ

5/10/20

Максимальная запасаемая энергия, Дж

2 000

Потребляемая мощность, кВа

Выходной ток

2 кА

Размеры

520 х 170 х 490 мм;
600 х 480 х 540 мм

Вес

13 кг;
92 кг

689 520 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

Назначение генератора импульсного высоковольтного ГИ-20/2

Генератор импульсный высоковольтный ГИ-20/2 в составе блока управления БУ ГИ-20/2 и высоковольтного блока БВ ГИ-20/2 предназначен для подачи на объекты испытания импульсов высокого напряжения для определения мест повреждений высоковольтных силовых кабелей акустическим или импульсно дуговым методом.

Технические характеристики генератора импульсного высоковольтного ГИ-20/2

Параметр	Значение
Напряжение питания частотой 50 Гц, В	220 ±22
Потребляемая мощность, кВА, не более	2
Максимальная энергия разряда на любой ступени работы, Дж	2000
Максимальное импульсное выходное напряжение, кВ: - на первой ступени - на второй ступени - на третьей ступени	20 10 5
*) имеется возможность плавного регулирования выходного напряжения любой ступени от 10% до максимального значения с изменением энергии разряда.
Максимальный выходной ток на любой ступени работы, кА, не менее	2
Относительная погрешность измерения высокого напряжения, %, не более	5
Время непрерывной работы, час	4
Габаритные размеры, мм, не более: - блока управления БУ ГИ-20-2 - высоковольтного блока БВ ГИ-20-2	520 х 170 х 490 600 х 480 х 540
Масса, кг, не более: - блока управления БУ ГИ-20-2 - высоковольтного блока БВ ГИ-20-2	13 92

Комплект поставки ГИ-20/2

№	Наименование	Количество
1.	Высоковольтный блок БВ ГИ-20-2	1
2.	Пульт управления БУ ГИ-20-2	1
3.	Комплект соединительных кабелей	1
4.	Провод заземления	1
5.	Кабель сетевой	1
6.	Паспорт	1
