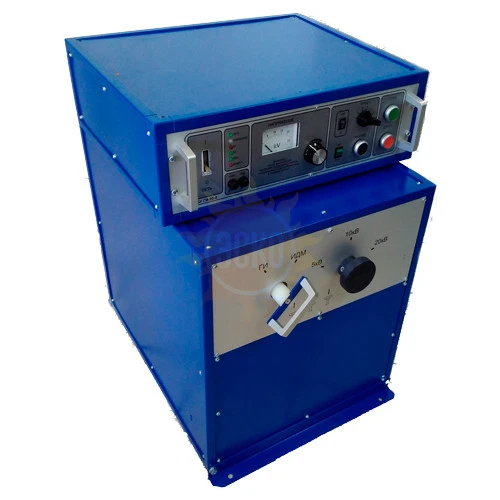

ГИ-20-2Д — генератор импульсов

распечатать описание в PDF

Артикул: 440757

Ступени выходного напряжения, кВ

5/10/20

Максимальная запасаемая энергия, Дж

2 000

Потребляемая мощность, кВа

Напряжение питания

220±22 В, частотой 50 Гц

Влажность

до 80% при температуре + 25 °С

Температура окружающего воздуха

от -30 °С до +40 °С;

Нормальная область значений атмосферного давления

530-800 мм ртутного столба.

Размеры

520 х 180 х 530 мм;
480 х 560 х 720 мм

Вес

18 кг;
87 кг

763 980 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Назначение генератора импульсов ГИ-20-2Д

Генератор импульсов ГИ-20-2Д (ударный генератор) предназначен для:

Генерирования высоковольтных импульсов при поиске мест повреждения силовых кабелей акустическим методом с применением акустического датчика и приемника любого типа;
Измерения расстояния до места повреждения импульсным методом с помощью рефлектометра РЕЙС-305;
Измерения расстояния до места повреждения импульсно-дуговым методом с помощью рефлектометра РЕЙС-305.

Генератор импульсов ГИ-20-2Д может эксплуатироваться в неотапливаемых помещениях или под навесом при следующих условиях:

Температура окружающей среды от - 30 °С до + 40 °С;
Относительная влажность до 80% при температуре + 25 °С;
Атмосферное давление 530-800 мм ртутного столба.

Особенности генератора импульсов ГИ-20-2Д

Высокая запасаемая энергия;
Мощный искровой разряд в месте повреждения;
Состав: блок управления БУ ГИ-20-2Д и блок высоковольтный БВ ГИ-20-2Д;
Предназначен для стационарной установки в передвижную ЭТЛ.

Технические характеристики генератора импульсов ГИ-20-2Д

Параметр	Значение
Напряжение питания	220±22 В, частотой 50 Гц
Максимальная потребляемая мощность, кВА	Не более 3
Максимальное выходное постоянное напряжение	0-5кВ и 0-10кВ и 0-20кВ (в трех диапазонах)
Максимальная запасаемая энергия во всех диапазонах	2000 Дж
Период следования импульсов в автоматическом режиме	3с и 6с
Габаритные размеры блока высоковольтного БВ ГИ-20-2	520 х 180 х 530 мм
Габаритные размеры блока высоковольтного БВ ГИ-20-2	480 х 560 х 720 мм
Масса блока управления	18 кг
Масса блока высоковольтного	87 кг

Комплект поставки ГИ-20-2Д

№	Наименование	Количество
1	Блок управления БУ ГИ-20-2Д	1
2	Блок высоковольтный БВ ГИ-20-2Д	1
3	Кабель соединительный межблочный	1
4	Кабель питания	1
5	Провод заземления	1
6	Паспорт	1
