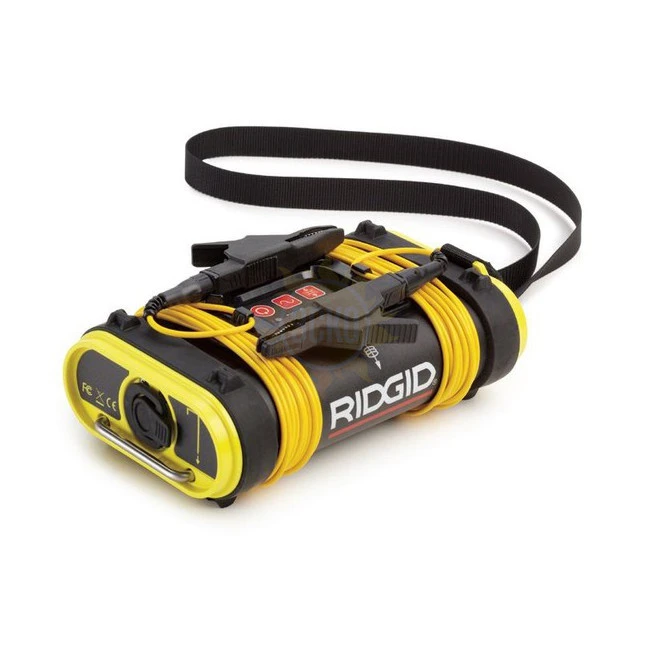

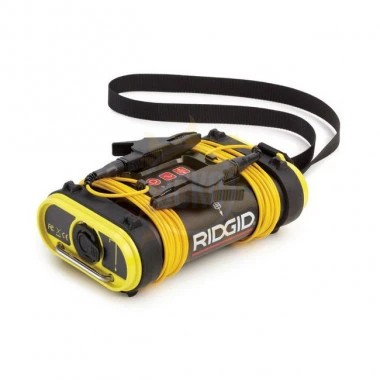

RIDGID ST-305 — генератор (5 Вт)

Назначение генератора сигналов ST-305

Генератор сигналов (линейный передатчик сигналов) ST-305 редназначен для использования с трассоискателями SR-20 и SR-60 – диагностическими приборами, которые осуществляют измерение электромагнитных полей, излучаемых подземными объектами и предназначены для помощи пользователю в поиске таких объектов путем определения характеристик линий магнитного поля и отображения их на экране. Поскольку линии электромагнитного поля могут быть подвергнуты искажениям и помехам, важно проверить места расположения подземных объектов до начала выемки грунта.

Преимущества генератора сигналов ST-305

• Удобный и простой в использовании
• Регулируемая мощность 5 Вт (3 уровня)
• Может одновременно излучать сигнал на 2-х частотах
• Специальная конструкция: звуковой сигнал обратной связи подтверждает наличие хорошей цепи

Рабочие режимы генератора сигналов ST-305

• Прямое подключение: через провода и зажимы. Провода генератора сигналов ST-305 подсоединяются непосредственно к целевому проводнику и соответствующей точке заземления. Генератор сигналов ST-305 может излучать двухчастотный сигнал (одновременно посылая в магистраль сигналы на двух частотах) в режиме прямого соединения.
• Индукционные клещи SeekTech (дополнительная опция!): надеваются на трассируемую коммуникацию. Крепежные устройства индукционных клещей SeekTech обхватывают целевой проводник, в результате металл не соприкасается с металлом.
• Индукционный режим: генератор сигналов ST-305 кладут на землю для излучения сигнала внутренними обмотками. Генератор сигналов ST-305 располагают сверху вдоль проводника. Его внутренняя антенна создает поле диполя, которое генерирует энергию в целевом проводнике под землей, наводя ток в целевом проводнике.

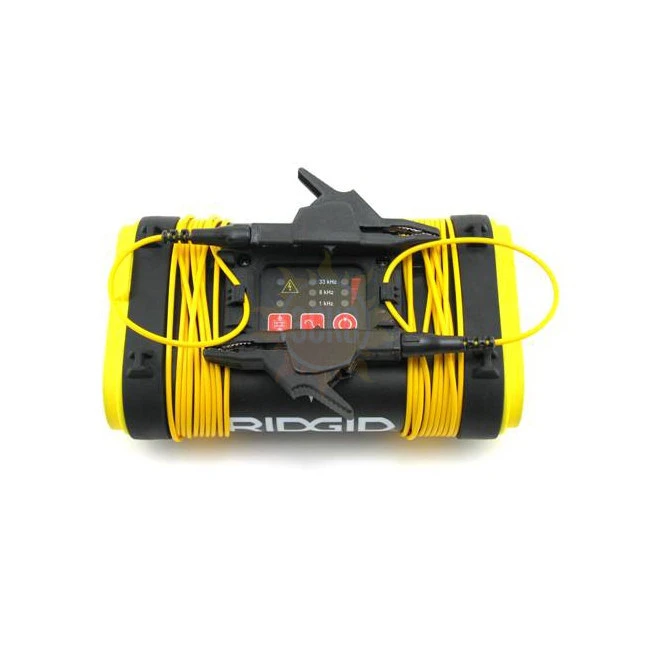

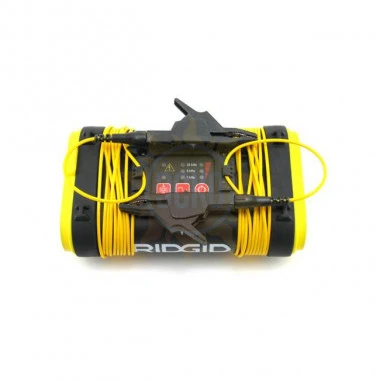

Компоненты генератора сигналов ST-305

• Светодиоды частоты, режима и питания
• Отсек хранения заземляющего штыря
• Соединительные провода и клипсы
• Гнездо индукционного зажима
• Oтсек для батарей
• Кнопочный пульт
  • Индикатор частоты: Указывает используемую частоту; указывает состояние включения двухчастотного режима.
  • Индикатор питания: Указывает относительный уровень выходной мощности; отображает предположительный уровень энергии батареи при включении питания генератора сигналов ST-305.
  • Переключатель частоты / режима: Устанавливает требуемую частоту; используется для включения двухчастотного режима.
  • Кнопка включения / выключения питания: Используется для включения и выключения питания генератора сигналов ST-305 и для регулировки уровня тока.
  • Кнопка включения индукционного режима: Используется для включения генератора сигналов ST-305 в индукционный режим.
  • Индикатор индукционного режима: Мигает, когда генератор сигналов ST-305 подключен к индукционному зажиму. Горит постоянно в индукционном режиме.
  • Сигнальная лампа наличия высокого напряжения: Сигнальная лампа попадания под высокое напряжение (> примерно 62 В переменного тока, действ.).

Режим двухчастотного излучения генератора сигналов ST-305

• В двухчастотном режиме кратковременные нажатия кнопки выбора частоты циклически переключают указанные ниже настройки частоты:
  • только 93 кГц (быстро мигает светодиод частоты 33 кГц).
  • режим двухчастотного излучения 33 кГц и 1 кГц (горят оба светодиода частоты 33 кГц и 1 кГц).
  • режим двухчастотного излучения 33 кГц и 8 кГц (горят оба светодиода частоты 33 кГц и 8 кГц).
• Двухчастотное излучение возможно только в режиме прямого соединения.
• Преимущество двухчастотного режима заключается в объединении преимущества использования низкой частоты (меньший риск увода сигнала в сторону, увеличенная проникающая способность) с преимуществом использования высокой частоты (высокая частота может обходить небольшие препятствия, что позволяет продолжать отслеживание трассы). Таким образом, оператор начинает поиск на низкой частоте, а затем, когда сигнал пропадает, например, вследствие проржавевшего вентиля, он может перейти на высокую частоту без необходимости возврата к передатчику и установки более высокой частоты.

Применение высоких и низких частот генератора сигналов ST-305

Высокие частоты:

• Имеют меньшую проникающую способность
• Преодолевают некоторые препятствия
• Повышают вероятность увода сигнала в сторону

Низкие частоты:

• Имеют большую проникающую способность
• Сигнал пропадает при столкновении с препятствиями, прокладками и плохой изоляцией
• Снижают вероятность увода сигнала в сторону
• Как правило, обнаружение объектов на низких частотах более надежно по указанным выше причинам, если оператор может получить хороший сигнал
