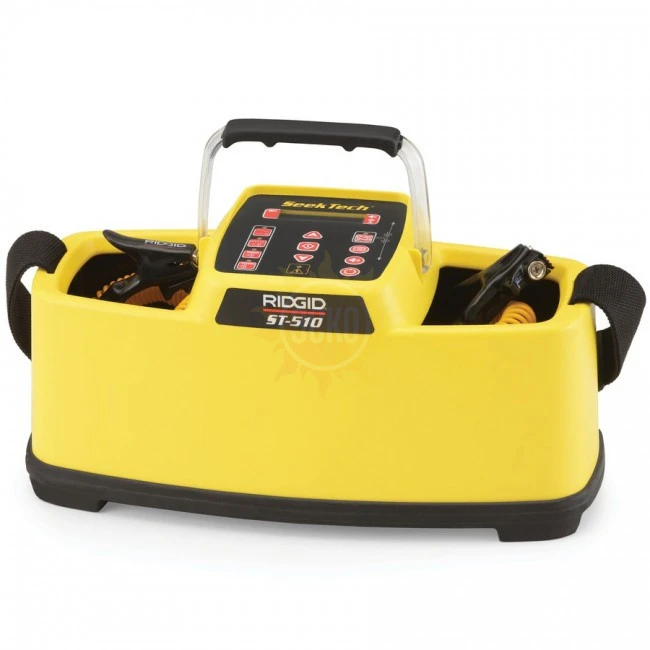

RIDGID ST-510 — генератор (10 Вт)

Назначение генератора сигналов ST-510

Генератор сигналов (линейный передатчик сигналов) ST-510 является одним из компонентов системы обнаружения кабелей и труб. Применяется для генерации "активного" сигнала при обнаружении металлических подземных магистралей, который можно уловить с помощью совместимого трассоискателя, как например, SR-20 или SR-60. Это позволит точно определить прохождение магистрали для проведения ремонтных работ или избежания ее повреждения во время выемки грунта.

Преимущества генератора сигналов ST-510

• Удобный и простой в использовании;
• Регулируемая мощность до 10 Вт;
• 27 частот: 128 Гц, 1 кГц, 8 кГц, 33 кГц, 93 кГц и др.;
• ЖК-дисплей отображает сигналы обратной связи: сопротивление магистрали, протекающий ток и мощность;
• Специальная конструкция: звуковой сигнал обратной связи подтверждает наличие хорошей цепи;
• Возможность подключения к сети 230 В.

Рабочие режимы генератора сигналов ST-510

Генератор сигналов ST-510 может направлять активный сигнал обнаружения целевому проводнику тремя способами:

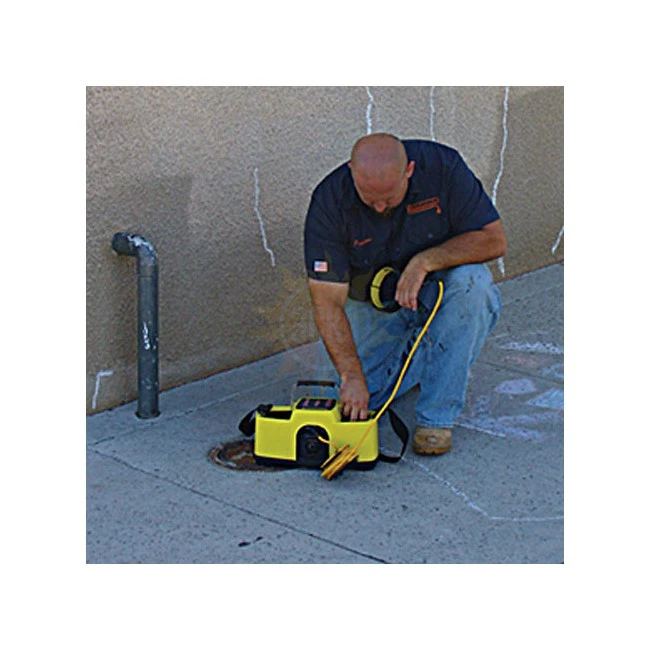

• Прямое подключение: через провода и зажимы.
  Провода генератора сигналов ST-510 подсоединяются непосредственно к целевому проводнику и соответствующей точке заземления. Данный метод, как правило, используется в случае, если целевая магистраль доступна для обнаружения. Данный метод нельзя использовать для проводников под напряжением.
• Индукционные клещи SeekTech (дополнительная опция!): надеваются на трассируемую коммуникацию.
  Крепежные устройства индукционных клещей SeekTech обхватывают целевой проводник, в результате металл не соприкасается с металлом. Данный метод обычно используется, если целевая магистраль доступна для обнаружения, но при этом нет возможности прямого подключения на изолированном кабеле.
• Индукционный режим: генератор сигналов ST-510 кладут на землю для излучения сигнала.
  Генератор сигналов ST-510 создает поле, которое, в свою очередь, наводит ток в целевом проводнике. Между генератором сигналов ST-510 и целевым проводником нет прямого соединения. Генератор сигналов ST-510 помещают над целевым проводником и на одной линии с ним. Встроенная антенна генератора сигналов ST-510 индуцирует сигнал в целевом проводнике. Данный метод, как правило,используется в случае недоступности целевой магистрали.
