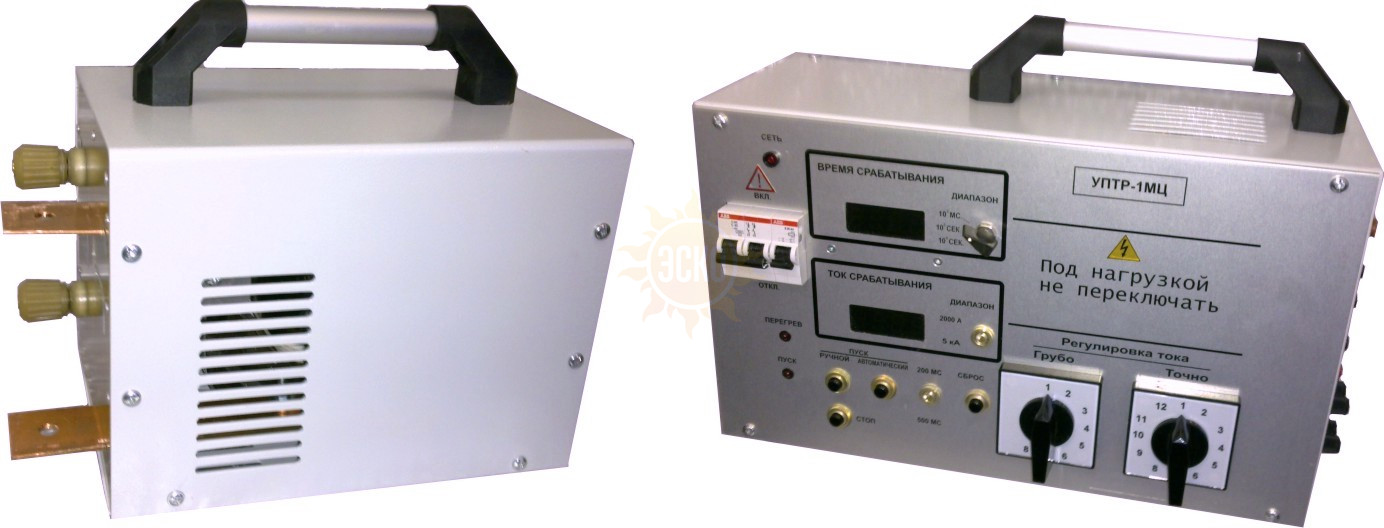

УПТР-1МЦ — устройство для проверки токовых расцепителей автоматических выключателей (до 5 кА)

распечатать описание в PDF

Артикул: 276201

УПТР-1МЦ — устройство для проверки токовых расцепителей автоматических выключателей (до 5 кА)

Погрешность

±5% или 5 °C

Ток, А

350

Вес

40 кг

Напряжение

187 - 242 В

Частота

от 49 до 51 Гц

Влажность

80 %

Температура окружающего воздуха

от +1 до +40°С

цена по запросу

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

Госреестр 28005-08
до 07.06.2029

Межповерочный интервал 1 год

Назначение устройства УПТР-1МЦ

Устройство УПТР-1МЦ предназначено для проверки характеристик электромагнитных, тепловых и электронных расцепителей автоматических выключателей переменного и постоянного тока (с номинальным током до 350 А включительно) посредством подачи определённой величины синусоидального тока частоты 50 Гц (с диапазоном выходных токов 0 - 5000 А) на расцепитель и замером времени его прохождения.

Кроме того, устройство УПТР-1МЦ может быть использовано для проверки релейных защит.

Область применения устройства УПТР-1МЦ

Проверка токов и времени срабатывания мгновенных, тепловых и электронных токовых расцепителей автоматических выключателей переменного и постоянного тока, а также релейных защит.

Основные технические характеристики устройства УПТР-1МЦ

Сила формируемых токов на основных выходах Ш1-Ш2 (реальные токи на автомат)

4200 - 4800 А

Приведенная относительная погрешность измерения силы и продолжительности тока в рабочих условиях, не более

±5%

Время установления рабочего режима, не более

6 сек

Продолжительность непрерывной работы в режиме готовности

8 часов

Максимальная длительность формируемого тока на основных выходах Ш1-Ш2:

Диапазон силы тока, А	Ручное управление, с	Автоматическое управление, с
500	7200	0,2 ( 0,5 )
1000	500	0,2 ( 0,5 )
1500	180	0,2 ( 0,5 )
2000	90	0,2 ( 0,5 )
3750	40	0,2 ( 0,5 )
5000	-	0,2 ( 0,5 )

Примечание: Указанные режимы даны для случая нагрева трансформатора блока БН до +55°С при температуре окружающей среды +25°С.

Ступень "грубого" регулирования тока (при числе ступеней = 8)

12,5 - 14 %

Ступень точного регулирования тока (при числе ступеней = 12)

1,0 - 1,2 %

Минимальные токи на дополнительных выходах Кл1-Кл2, не более

5 А

Максимальная длительность формируемого тока на дополнительных выходах Кл1-Кл2:

Диапазон силы тока, А	Ручное управление, с	Автоматическое управление, с
8 ... 80	420	0,2 ( 0,5 )
80 ... 100	300	0,2 ( 0,5 )
100 ... 150	120	0,2 ( 0,5 )
150 ... 200	-	0,2 ( 0,5 )

Время автоматического пуска

200 мс ( 500 мс)

Форма выходного тока

синус

Коэффициент нелинейных искажений выходного тока, не более

Напряжение сети питания переменного тока

187 ... 242 В

Частота сети питания переменного тока

49 ... 51 Гц

Сила потребляемого тока, не более

40 A

Электрическое сопротивление изоляции между электрическими цепями и корпусом в рабочих условиях, не менее

5 МОм

Электрическая прочность изоляции на переменном напряжении в течение 1 мин, не менее

2200 В

Масса:

блока БР, не более
блока БН, не более

12,5 кг
18,5 кг

Габаритные размеры:

блока БР
блока БН

380 х 240 х 170 мм
280 х 210 х 190 мм

Рабочие условия эксплуатации комплекта:

температура окружающей среды
относительная влажность, (при температуре +25°С), не более

+1 ... +40°С
80 %

Комплект поставки УПТР-1МЦ

№	Наименование	Количество
1.	Нагрузочный блок	1
2.	Регулировочный блок	1
3.	Соединители гибкие (4+2 шт)	1
4.	Переходники	4
5.	Руководство по эксплуатации	1
6.	Методика поверки	1
