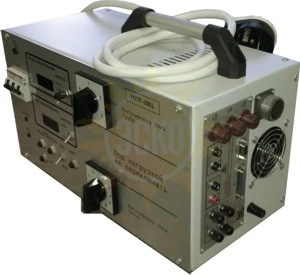

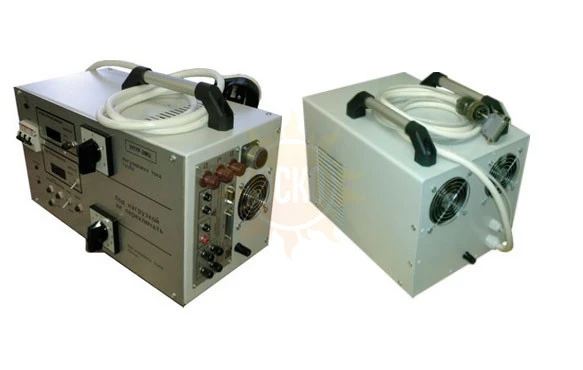

УПТР-2МЦ — устройство для проверки токовых расцепителей автоматических выключателей (до 14 кА)

распечатать описание в PDF

Артикул: 89096

УПТР-2МЦ — устройство для проверки токовых расцепителей автоматических выключателей (до 14 кА)

Ток, А

140

Вес

43,5 кг

Напряжение

322 - 418 В

Частота

от 49 до 51 Гц

Влажность

80 %

Температура окружающего воздуха

от +1 до +40°С

цена по запросу

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

Госреестр 28005-08
до 07.06.2029

Межповерочный интервал 1 год

Назначение УПТР-2МЦ

Устройство УПТР-2МЦ предназначено для проверки характеристик электромагнитных, тепловых и электронных расцепителей автоматических выключателей переменного и постоянного тока (с номинальным током до 800 А включительно) посредством подачи определённой величины синусоидального тока частоты 50 Гц (с диапазоном выходных токов 0 - 14000 А) на расцепитель и замером времени его прохождения.
Кроме того, устройство УПТР-2МЦ может быть использовано для проверки релейных защит.

Область применения УПТР-2МЦ

Проверка токов и времени срабатывания мгновенных, тепловых и электронных токовых расцепителей автоматических выключателей переменного и постоянного тока, а также релейных защит.

технические характеристики устройства УПТР-2МЦ

Сила формируемых токов на основных выходах Ш1-Ш2 (реальные токи на автомат)

12500 - 13500 А

Приведенная относительная погрешность измерения силы и продолжительности тока в рабочих условиях, не более

±5%

Время установления рабочего режима, не более

6 сек

Продолжительность непрерывной работы в режиме готовности

8 часов

Максимальная длительность формируемого тока на основных выходах Ш1-Ш2:

Диапазон силы тока, А	Ручное управление, с	Автоматическое управление, с
1000	7200	0,2 ( 0,5 )
2000	900	0,2 ( 0,5 )
3000	180	0,2 ( 0,5 )
4000	50	0,2 ( 0,5 )
15000	10	0,2 ( 0,5 )
14000	-	0,2 ( 0,5 )

Примечание: Указанные режимы даны для случая нагрева трансформатора блока БН до +55°С при температуре окружающей среды +25°С.

Ступень "грубого" регулирования тока (при числе ступеней = 6)

16,6 - 18 %

Ступень точного регулирования тока (при числе ступеней = 12)

1,3 - 1,5 %

Минимальные токи на дополнительных выходах Кл1-Кл2, не более

10 А

Максимальная длительность формируемого тока на дополнительных выходах Кл1-Кл2:

Диапазон силы тока, А	Ручное управление, с	Автоматическое управление, с
8 ... 80	420	0,2 ( 0,5 )
80 ... 100	300	0,2 ( 0,5 )
100 ... 150	120	0,2 ( 0,5 )
150 ... 200	-	0,2 ( 0,5 )
