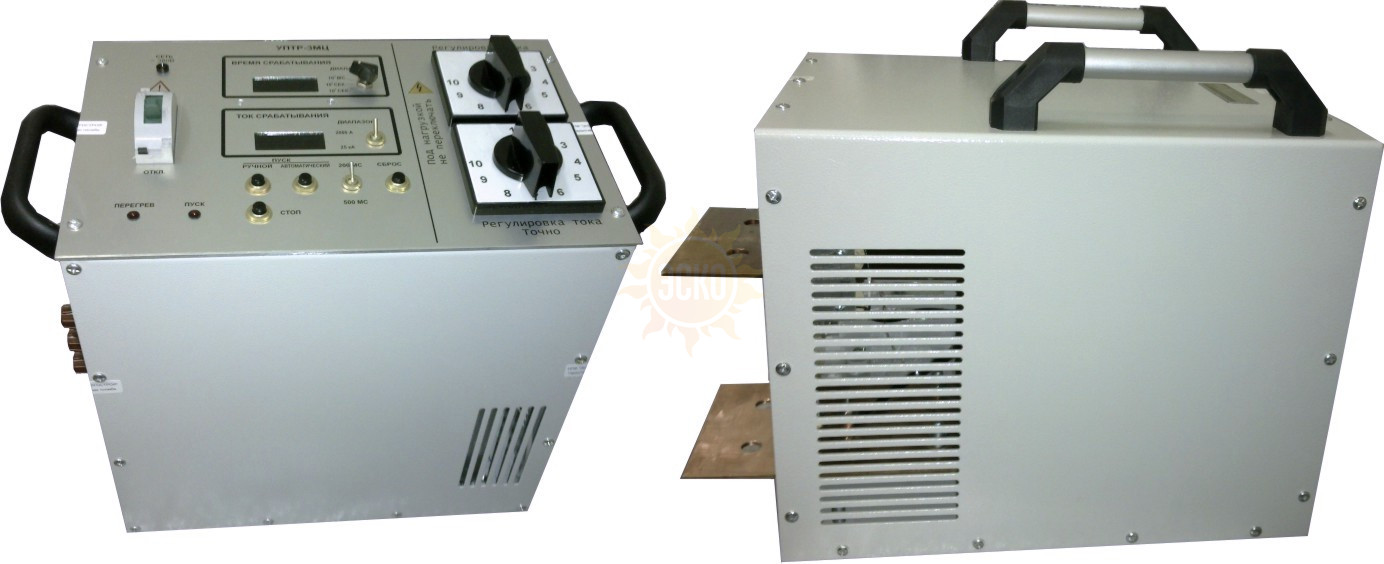

УПТР-3МЦ — устройство для проверки токовых расцепителей автоматических выключателей (до 25 кА)

распечатать описание в PDF

Артикул: 933821

УПТР-3МЦ — устройство для проверки токовых расцепителей автоматических выключателей (до 25 кА)

Вес

81 кг

Напряжение

322 - 418 В

Частота

от 49 до 51 Гц

Влажность

при 25 °С 80%

Температура окружающего воздуха

от +1 до +40°С

Нормальная область значений атмосферного давления

кПа/мм рт. ст. (86...106) / (650...800).

цена по запросу

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

Госреестр 28005-08
до 07.06.2029

Межповерочный интервал 1 год

Назначение прибора УПТР-3МЦ

УПТР-3МЦ предназначен для проверки характеристик электромагнитных, тепловых и электронных расцепителей автоматических выключателей переменного тока посредством подачи определённой величины синусоидального тока частоты 50 Гц на расцепитель и замером времени его прохождения. Кроме того, прибор может быть использован для проверки релейных защит. УПТР-3МЦ служит для выключателей с номинальным током до 2000 А включительно с диапазоном выходных токов 0 - 25000 А.

Особенности прибора УПТР-3МЦ

Устройство позволяет дополнительно проверять автоматические выключатели с номинальным током от 25 А и ниже, используя клеммы КЛ1 и КЛ2;
Наличие регулируемых источников переменного и постоянного напряжений от 0 до 380 В позволяет проверять, при необходимости, релейную аппаратуру, а также замерять параметры приводов высоковольтных выключателей: напряжение и время включения (отключения);
Прибор может работать в режиме милисекундомера, запускаемого и (или) останавливаемого внешним контактом различных релейных устройств.

Технические характеристики прибора УПТР-3МЦ

Сила формируемых токов на основных выходах Ш1-2, (реальные токи на автомат): 23500 - 25000 А;
Приведенная относительная погрешность измерения силы и продолжительности тока в рабочих условиях не более, %: ±5;
Время установления рабочего режима не более, с: 6;
Продолжительность непрерывной работы в режиме готовности, час: 8;
Ступень «грубого» регулирования тока, %: 11 - 11,5;
Ступень точного регулирования тока, %: 1,5 – 1,7;
Коэффициент трансформации всего устройства при максимальном токе около: 50;
Минимальные токи на дополнительных выходах КЛ1-2, А: < 10;
Время автоматического пуска, мс: 200 (500);
Форма выходного тока – синус, коэффициент нелинейных искажений выходного тока не более, %: 5;
Напряжение сети питания переменного тока, В: 322…418;
Частота сети питания переменного тока, Гц: 49…51;
Сила потребляемого тока не более, А (в импульсном режиме): 500;
Электрическое сопротивление изоляции между электрическими цепями и корпусом в рабочих условиях, не менее, МОм: 5;
Электрическая прочность изоляции на переменном напряжении в течение 1 мин, не менее, В: 2200;
Габаритные размеры блока БР, мм: 420х240х210;
Габаритные размеры блока БН, мм: 400х320х330;
Масса блока БР не более, кг: 26,0;
Масса блока БН не более, кг: 55,0;
Наработка на отказ не менее, час: 5000;
Средний срок службы не менее 5 лет;
Рабочие условия применения:
- температура окружающего воздуха, °С: +1 … +40
- относительная влажность воздуха, % при 25 °С: 80
- атмосферное давление кПа/мм рт. ст. (86...106) / (650...800).

Максимальная длительность формируемого тока на основных выходах Ш1-Ш2:

Диапазон силы тока, А	Ручное управление, сек	Автоматическое управление, сек
2500	2600	0,2 (0,5)
5000	300	0,2 (0,5)
10000	50	0,2 (0,5)
18750	7	0,2 (0,5)
20000	3	0,2 (0,5)
25000	-	0,2 (0,5)

Максимальная длительность формируемого тока на дополнительных выходах Кл1-Кл2:

Диапазон силы тока, А	Ручное управление, сек	Автоматическое управление, сек
0,8…80	420	0,2 (0,5)
80...100	300	0,2 (0,5)
100...150	120	0,2 (0,5)
150...200	-	0,2 (0,5)

Комплект поставки УПТР-3МЦ

№	Наименование	Количество
1.	Нагрузочный блок	1
2.	Регулировочный блок	1

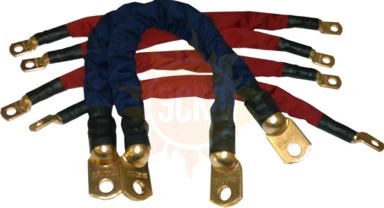

3.	Соединители гибкие основные 8*240 мм2	1
4.	Соединители гибкие дополнительные 16мм2	2
5.	Руководство по эксплуатации	1
6.	Методика поверки	1
7.	Переходники	6
8.	Заглушка	1
