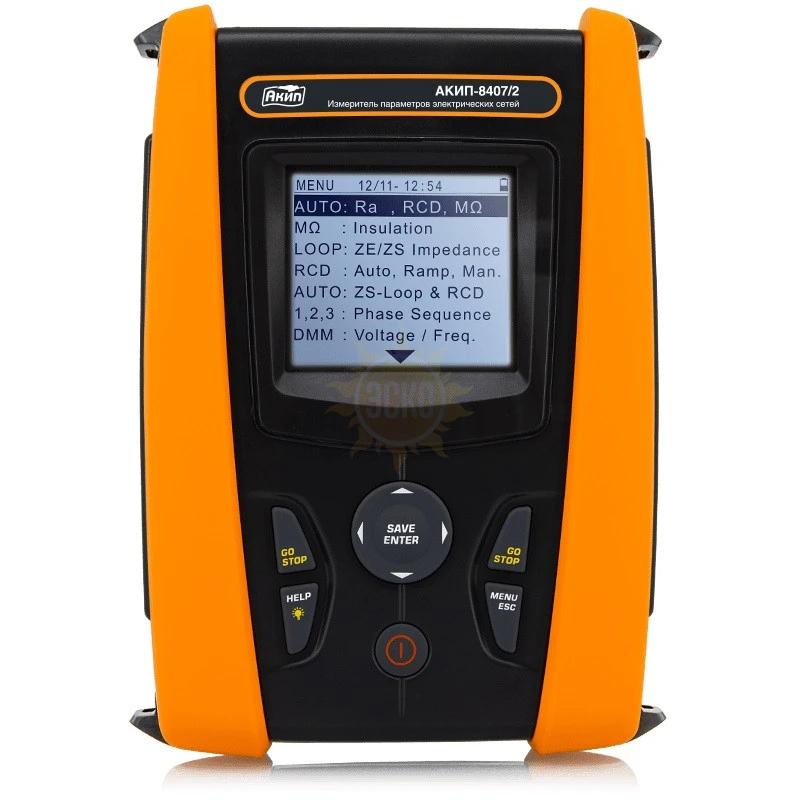

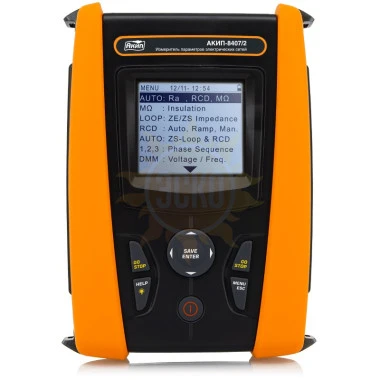

Измеритель параметров электрических сетей АКИП-8407/2

распечатать описание в PDF

Измеритель параметров электрических сетей АКИП-8407/2

Напряжение

24 В

Сопротивление

1999 Ом

Питание

1,5 В х 6 (тип АА) (в комплект не входят)

на удалённом складе 1 шт.

166 096 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

ТД «ЭСКО» официальный дистрибьютор АКИП в России

Описание АКИП-8407/2

Комбинированные приборы для измерения параметров в однофазных и трехфазных электрических сетях и контроля норм электробезопасности оборудования и энергосистем;
Проверка целостности и измерение сопротивления защитных проводников заземления и зануления (ток > 200 мА);
Измерение диэлектрической абсорбции и поляризационного индекса;
Измерение параметров УЗО (АС, А - общего и селективного типа): время отключения, ток отключения, напряжение прикосновения;
Измерение полного сопротивления цепи «Ф-Ф», «Ф-Н» и петли «Ф-З», вычисление ожидаемого тока КЗ Измерение сопротивления изоляции до 2 ГОм (50 В, 100 В, 250 В, 500 В,1000 В);
Функция «Автоизмерение» (полное сопротивление цепи заземления + тест УЗО + измерение сопротивления изоляции);
Определение правильности подключения и последовательности чередования фаз (индикация);
Измерение токов утечки (с внешним т/преобразователем -опция);
Внутренняя память (999 тестов);
ЖК-дисплей, батарейное питание, автовыключение, справочное меню;
Оптический USB интерфейс (опционально: ПО для анализа + кабель);
Исполнение с двойной изоляцией корпуса (класс 2).

Характеристики АКИП-8407/2

Функции и режимы тестирования	АКИП-8407/1	АКИП-8407/2	АКИП-8407/3
Измеритель параметров электросетей
Функция «Автоизмерение»/ последов из 3 тестов (AUTO)	+	+	+
Низкоомные цепи / непрерывность цепи (≥ 200мА, RPE)	+	+	+
Сопротивление изоляции до 2 ГОм (MΩ)	+	+	+
Время, ток отключения УЗО, Uконт (RCD)	+ (А, АС)	+ (А, АС,В)	+ (А, АС,В)
Общее R цепи заземления без откл. УЗО (Ra)	+	+	+
Полное сопротивление цепи/ петли/ ток КЗ (LOOP)	+	+	+
Сопротивление цепи/ петли с разрешением 0,1 мОм ( LoZ)*	+	+	+
Сопротивление защитных проводников током >10А (LoΩ)*	Нет	+	+
Порядок чередования фаз (1-2-3)	+	+	+
Измеритель параметров нагрузки (ЭУ)
Напряжение/ частота/TRMS, V Hz (DMM)	+	+	+
Падение напряжения (в %) как потери в сетях (ΔV%)	+	+	+
Дополнительные функции (опционально)*
Ток/ мощность, гармоники, PF/cosᵩ в 1Ф сетях (PQA)	-	-	+
Ток утечки (LEAK)	-	-	+
Тест параметров зарядных станций э/мобилей (EVSE)	-	-	+
Температура, влажность, освещенность (AUX)	-	-	+
* - только с использованием внешних преобразователей и соответствующих измерительных аксессуаров (опции)

Параметр	Значение
Максимальное напряжение теста (авто, R+Time, R-Time)*	От 4 до 24 В, постоянное (без нагрузки)
Тестовый ток	> 0,2 А, постоянный (сопротивление < 5 Ом)
Разрешение	1 мА
Диапазон измерений	0,01…9,99 Ом / 10,0…99,9 Ом / 100…1999 Ом
Разрешение	0,01 Ом / 0,1 Ом / 1 Ом
Погрешность измерения	± (5,0 % + 3 ед.сч.)
Тестовое напряжение Uтест (пост.)	50 В /100 В /250 В / 500 В / 1000 В
Диапазон измерений (МОм)	0,01…1999 (до 4 поддиапазонов в зависимости от Uтеста)
Максимальное разрешение (МОм)	0,01
Погрешность измерения	От 2 % до 5 % - в зависимости от поддиапазона
Типы УЗО	AC, A (обычные и селективные)
Диапазон напряжения P-PE, P-N	100…265 В УЗО типа А, АС и В (I∆N = ≤100 мА)
Диапазон напряжения N-PE	˂10 В
Начальный ток I∆N	6-10-30-100-300-500-650-1000 мА
Частота	50/60 Гц ±5%
Время отключения (мс) и номинал откл .ток (∆ I)	См. значения в таблицах №2 и №3 (по тексту ниже)
Разрешение	1 мс
Погрешность измерения	± (2 % + 2 ед. счета)
Тип А, АС	6мА и 10 мА - (0,5-2) х I∆N погрешность -0%, +10% I∆N 30…300 мА - (0,5-2) х I∆N погрешность -0%, +5% I∆N
Тип А, АС	500…650 мА – (0,5-2) х I∆N погрешность -0%, +5% I∆N
Разрешение	0,1 х I
Диапазон измерений	25 В или 50 В
Разрешение	0,1 В
Погрешность измерения	-0…+ (5,0 % +3 В.)
Диапазон измерений	0,01 … 19,99 Ом / 20 …199,9 Ом
Разрешение	0,01 Ом / 0,1 Ом
Погрешность	± (5,0 % +3 ед.сч.)
Номинальный ток УЗО	6, 10, 30 и более мА
Тестовое напряжение	100… 265 В (фаза-нейтраль / фаза -нейтраль) ˂10 В (нейтраль -земля)
Диапазон измерений	0,05… 9,99 Ом / 10…99,9 Ом / 100…1999 Ом
Разрешение	0,01 Ом / 0,1 Ом / 1 Ом
Погрешность	± (5,0 % +30 Ом) на УЗО 6 и 10мА; ± (5,0 % +8 ед.сч.) на УЗО c откл. током ≥ 30 мА
Номинальный ток УЗО	6, 10, 30 и более мА
Тестовое напряжение	100… 265 В (фаза-нейтраль / фаза -нейтраль) ˂10 В (нейтраль -земля
Диапазон измерений	0,05… 9,99 Ом / 10…199,9 Ом
Разрешение	0,01 Ом / 0,1 Ом
Погрешность	± (5,0 % +30 Ом) на УЗО 6 и 10мА; ± (5,0 % +8 ед.сч.) на УЗО 30 и больше
Диапазон	100 В … 265 В
Индикация	«123»/ «213» / «11-»
Диапазон	1 мА … 1200 А
Разрешение	1 мА
Погрешность	± (1,0 % +2 ед.сч.)
Диапазон измерений	0,…0,9 мА / 1…999 мА
Разрешение	0,1 мА / 1 мА
Погрешность	± (5,0 % +1 ед.сч.) / ± (5,0 % +3 ед.сч.)
Диапазон измерений	15 В …460 В
Разрешение	0,1 В
Погрешность	± (3,0 % + 2 ед.сч.)
Диапазон измерений	47,0 … .63,0 Гц
Разрешение	0,01 Гц
Погрешность	± (2 % + 2 ед.сч.)
Дисплей	Монохромный ЖК- экран, 73х65мм (320х240 точек) с подсветкой
Условия эксплуатации	0 °С … 40 °С; отн. Влажность < 80 %
Объем памяти	999 тестов
Напряжение питания	1,5 В х 6 (тип АА) (в комплект не входят)
Ресурс батарей	Не менее 600 тестов
Исполнение	МЭК 61010, МЭК 61326, МЭК 61557, кат. IV ~300 В (ф-з)/ ~415 В (ф-ф), двойная изоляция
Габаритные размеры, масса	225 х 165 х 75 мм, 1,2 кг
