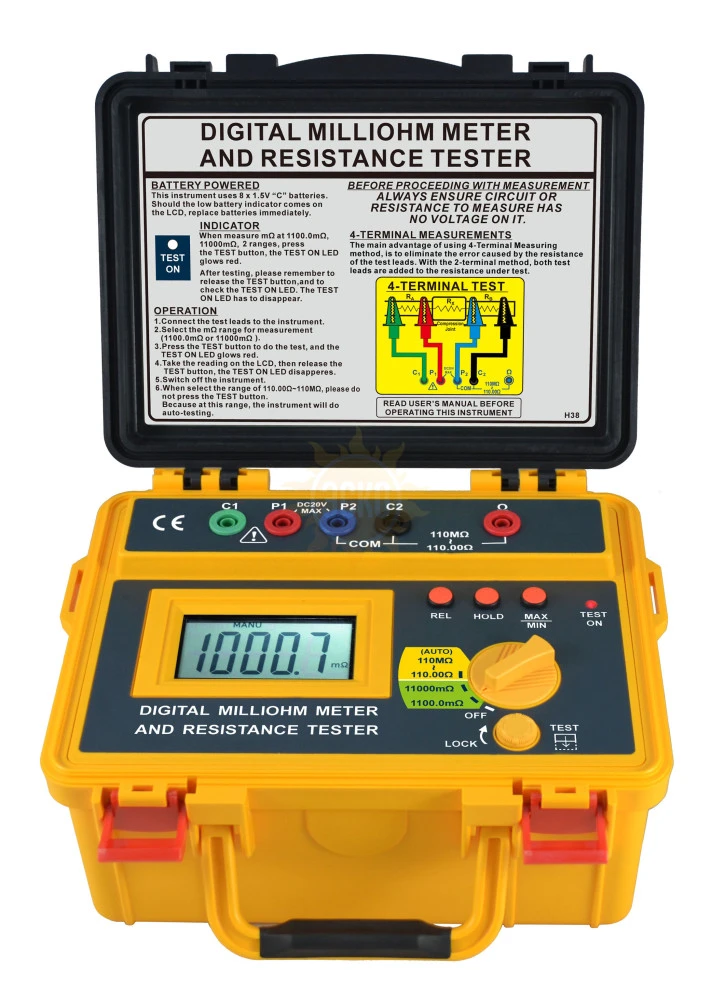

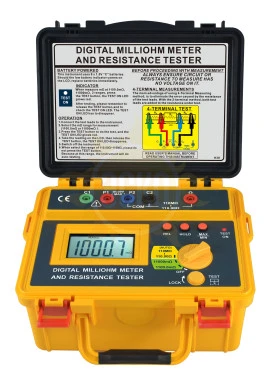

Описание SEW 4338 mO
4338 mO (миллиомметр/ измеритель сопротивления) является портативным прибором с функциональностью «2 в 1».
В режиме «mΩ» измеритель обеспечивает тестирование сопротивления низкоомных цепей (шины заземления, контакты присоединения и переходные сопротивления, металлосвязь) по 4-х проводной схеме измерения (базовая погрешность ± 0,8 %). В данном режиме измеритель имеет 2 диапазона: 0,1 мОм-1,1 Ом (макс. разреш. 0,1 мОм) / 1 мОм-11 Ом (макс. разреш. 1 мОм).
В режиме измерение сопротивления (R) предусмотрено 7 диапазонов:110 Ом/ 1,1/ 11/ 110 кОм /1,1/ 11/ 110 МОм (автовыбор), 2-х проводная схема (погрешность измерений ± 1,2 … ± 8 %). Разрешение в зав. от диапазона: 10 / 100 мОм/ 1/ 10/ 100 Ом/ 1/ 100 кОм (соответственно).
Предусмотрено автоудержание результата измерения (HOLD), режим регистрации МАКС/ МИН значений, относительные измерения (Rel), функция автоустановки «0»-показаний (Auto-zero), предупреждение об опасном напряжении в цепи, защита от перегрузки. Измеритель имеет батарейное питание (1,5 В х 8 шт) с функцией автовыключения. Результаты измерений отображаются на 5 разрядном ЖК-индикаторе (68 х 34 мм).
В процессе измерений прибор обеспечивает постоянный ток в тестируемой цепи, который является стабильным для проведения точных измерений низкоомных цепей. На панели прибора имеется 5 гнезд, включая терминал «Ω». Тестовый ток выдается на объект измерений через токовые клеммы С1 (+) и С2 (-). Падение напряжений на измеряемом сопротивлении проводится на потенциальных клеммах Р1 (+) и Р2(-). В зависимости от режима используется требуемый соединительный кабель из комплекта поставки: AL-34B (для 4-х проводных измерений), AL-33B (для 2-х проводных измерений).
Особенности миллиомметра 4338 mO:
- Функциональность: «2 в 1» (миллиомметр/ измеритель сопротивления);
- Измерение сопротивления низкоомных цепей (mΩ): шины заземления, контакты присоединения и переходное сопротивление, 4-х проводная схема измерения (± 0,8 %);
- 2 диапазона: 0,1 мОм-1,1 Ом (максимальное разрешение 0,1 мОм) / 1 мОм-11 Ом (максимальное разрешение 1 мОм);
- Измерение сопротивления (R): 7 диапазонов -110 Ом/ 1,1/ 11/ 110 кОм /1,1/ 11/ 110 МОм (автовыбор), 2-х проводная схема (± 1,2 …± 8 %);
- Автоудержание результата измерения (HOLD), режим МАКС/ МИН;
- Относительные измерения (Rel), функция автоустановки «0»- показаний (Auto-zero);
- Предупреждение об опасном напряжении в цепи, защита от перегрузки;
- Микропроцессорное управление, индикация режимов и состояний;
- Батарейное питание: 12 В постоянного (8 шт х 1,5 В), автовыключение;
- Компактность, надёжность.
Характеристики SEW 4338 mO
Диапазон сопротивления | 0,1 мОм - 100 МОм |
Вид питания | Батарея, C тип 1,5 В 8 шт |
Особенности | Функциональность «2 в 1» (миллиомметр/ измеритель сопротивления). 2-х и 4-х проводная схема измерения сопротивления. Автоудержание результата измерения (HOLD), режим МАКС/ МИН. Относительные измерения (Rel), функция автоустановки «0»-показаний (Auto-zero). Предупреждение об опасном напряжении в цепи, защита от перегрузки. |
Комплектация SEW 4338 mO
№ | Наименование | Количество |
1. | Миллиомметр 4338 mO | 1 |
2. | Измерительный провод «4 банана–4 крокодила» AL-34B | 3 |
3. | Специальный измерительный кабель AL-33B | 1 |
4. | Ремень для переноски BET-2800 | 1 |
5. | Батарея 1,5 В | 8 |
6. | Руководство по эксплуатации | 1 |
