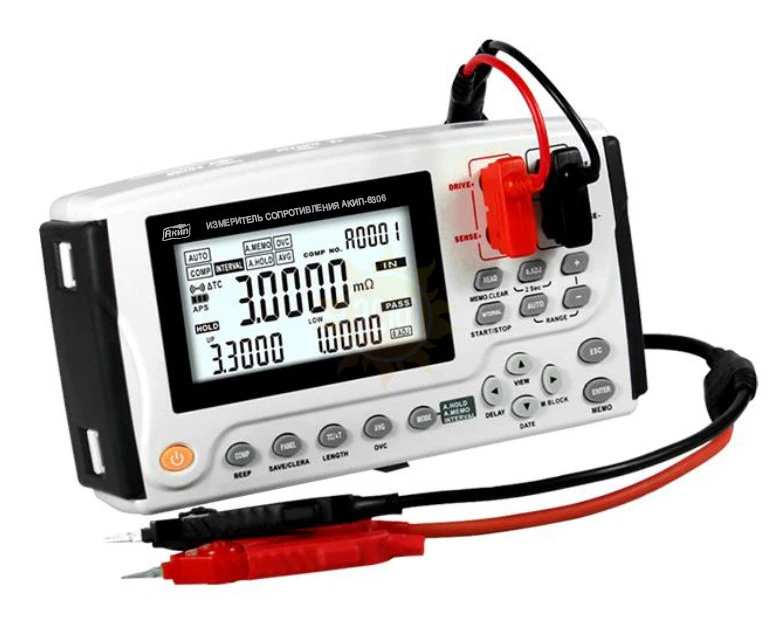

АКИП-6306 - измеритель сопротивления

АКИП-6306 использует четырехпроводной метод подключения к цепи для точных измерений сопротивления постоянному току в таких целевых сферах, как контроль низкоомных обмоток электромоторов и трансформаторов, измерение переходных контактов, металлосвязи и сварных швов, дрожек печатных плат ПК, предохранителей, резисторов и материалов, в том числе, таких как электропроводящая резина и пластик.

Прибор обеспечивает коррекцию по температуре (Temperature compensation), что наиболее востребовано для приложений, где при измерении возможны флуктуации значений сопротивления при колебаниях температуры в точке измерений. Предусмотрен режим компенсации напряжения смещения (Offset Voltage Compensation/ OVC). Эта функция автоматически компенсирует паразитное смещение напряжения, как результат термоЭДС (thermal emf) или в следствии внутреннего смещения прибора при измерении.

Особенности эксплуатации:

• Полная автономность, компактные размеры;
• Контроль металлосвязи (поиск дефектов сварки труб и контактов присоединений);
• Проверка цепей заземления электромобилей и ТС на электрической тяге (приводе);
• Определение длины кабеля (Length Conversion Function)*;
• Измерение сопротивления катушек и намоточных изделий (большой эл./мотор, трансформатор, индуктор и пр.).

*- Измерение длины провода (measuring conductor length /функция преобразования в расстояние) В целевых приложениях измерений протяженности цепи (например, длины кабеля) эта функция преобразует измеренное сопротивление в линейный размер проводника при помощи значения удельного сопротивления проводника известного сечения (Ом/м) для отображения длины.

Возможность тестирования малым током в чувствительных приложениях (100 мА/ режим Lo): Когда производится измерение с тестовым током ≥300 мА, то загорается индикатор «300 mA»*

* при измерении сопротивления контактных соединений и металлосвязи (контакты разъема, сварные стыки, болтовые присоединения, подключения «под винт»), например в силовых проводниках питания и кабелях заземления, которые желательно измерять с использованием максимального тока, который только могут выдержать эти цепи.

Следующие аргументы объясняют причины:

Даже в соединении полностью свободным от аномалий, сравнительно высокое сопротивление может быть указано в нижней ток измерений. Это объясняется оксидной пленки, которая создается вокруг контакта, хотя оно не используется.

Даже если она считается, что не аномалия встречается с помощью небольшой ток, Секции связи иногда плавятся при большой ток. Эта проблема возникает из-за локального разогрева в цепи, вызванного протеканием большого тока при высоком сопротивлении в некоторых точках.

Особенности измерителя сопротивления АКИП-6306:

• Портативный измеритель сопротивления ( по постоянному току Rdc);
• Диапазон измерений: 0,1 мкОм – 3 МОм (10 пределов);
• Базовая погрешность измерения:  ± 0,02% ;
• Максимальное разрешение:  0,1 мкОм;
• Тест-сигнал: постоянный ток (до 1А);
• Измерение в абсолютных и относительных (%) единицах;
• 4-х проводная схема измерения, установка «0»-показаний (Zero adj);
• Скорость измерения:  5 изм./с;
• Функции корреляции температуры: термокомпенсация (correction/ TC )/ термопреобразование (conversion/ ΔT);
• Ручной и автоматический (AutoRange) выбор диапазона;
• Режимы измерения: непрерывно, однократно, усреднение (2-20);
• Встроенный регистратор (Logger) с рег. выборкой (0,1- 99,9с);
• Внутренняя память 6000 ячеек (10 блоков);
• Режим  «Компаратор»/ Comp  (допусковая сортировка с рег. звук. сигнализацией);
• Запись и воспроизведение до 9 профилей настроек;
• Встроенный таймер (дата/ время);
• ЖК- дисплей, 5 ½  разрядов («макс. 35.000»);
• Батарейное питание (Li-ion/ 1700 мАч), автовыключение;
• Ресурс автономной работы (ток 1 А): ~6-7 часов;
• Возможно питание от батарей 1,5В (8 шт);
• Интерфейс: USB.
