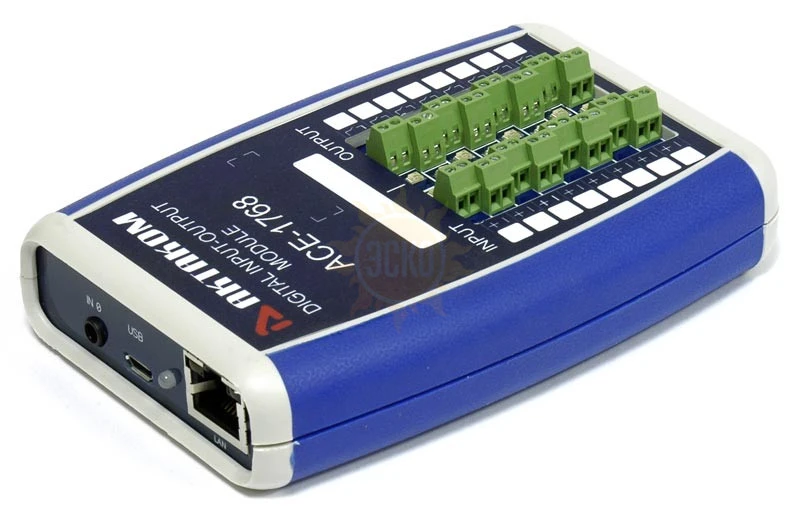

АСЕ-1768 USB/LAN модуль дискретного ввода-вывода 8-канальный

Модуль ввода-вывода ACE-1768 предназначен для построения централизованных систем дистанционного контроля состояния датчиков с дискретными и аналоговыми выходами, а также управления устройствами посредством однопозиционных быстродействующих МОП-реле. Модуль ACE-1768 выполнен в виде приставки к компьютеру – состояние входов и управление выходами осуществляется при помощи внешнего программного обеспечения AKTAKOM Digital IO, устанавливаемого на ПК, работающего под управлением операционных систем линейки Windows.

Взаимодействие ACE-1768 с компьютером может осуществляться через интерфейс USB или интерфейс Ethernet. Разъем micro-USB, расположенный на задней панели прибора, служит для подключения к компьютеру и взаимодействия с прибором через интерфейс USB. Кроме того, этот USB-разъем служит для питания модуля ACE-1768. При подключении к компьютеру через интерфейс USB, взаимодействие по интерфейсу Ethernet невозможно.

Для работы в локальных сетях Ethernet используется подключение через Ethernet-разъем. В этом случае, для питания прибора необходимо подключить его при помощи USB-кабеля к специализированному сетевому адаптеру, предназначенному для питания и зарядки устройств USB. Использовать USB-разъем компьютера для питания устройства при работе через Ethernet нельзя.

Перед работой в сети Ethernet требуется настроить сетевые параметры модуля ACE-1768. Настройка сетевых параметров осуществляется при помощи базовой программы AKTAKOM Digital IO или специализированной программы для изменения сетевых настроек AKTAKOM Net Configurator только при подключении прибора к компьютеру через USB-интерфейс. Сетевые настройки прибора включают в себя IP-адрес, маску подсети, шлюз, порт и логин. Все эти параметры, за исключением параметра "Логин" нужно узнать у системного администратора, отвечающего за функционирование сети. Параметр "Логин" отвечает за предоставления доступа к прибору по сети, поэтому пользователь в праве сам устанавливать значение этого параметра. Каждый дискретный вход соединяется с внутренними цепями прибора через опторазвязку.

При подключении внешних цепей к дискретным входам следует соблюдать полярность подключения, как указано на шильдике прибора. Для удобства работы, напротив каждого входного разъема расположен светодиод, показывающий наличие разности потенциалов срабатывания оптопары входа прибора ACE-1768. Если светодиод светится, то разность потенциалов на входе превысила 5В и воспринимается прибором как логическая единица, если – нет, то логическим нулем.

Каждый выход прибора ACE-1768 гальванически отвязан от внутренних цепей и выполнен на основе оптореле.

Каждый выход прибора ACE-1768 может коммутировать напряжение не более 60 В. При этом ток коммутации не должен превышать 130 мА. При подключении внешних цепей к выходам прибора ACE-1768 полярность не имеет значения. Для удобства работы, напротив каждого разъема выхода расположен светодиод, который показывает состояние этого выхода. Если светодиод светится, то выход замкнут, если – нет, то разомкнут.

Входы АЦП прибора ACE-1768 гальванически связаны с внутренними цепями прибора, поэтому при подключении к компьютеру по USB гальваническая развязка между входами АЦП и компьютера будет отсутствовать. Если требуется гальванически развязать ACE-1768 от компьютера, необходимо использовать подключение по Ethernet интерфейсу. Для подключения к АЦП используется аудио гнездо.

Напряжение, подаваемое на любой вход АЦП прибора, не должно превышать 3.3 В. В модуле ввода-вывода ACE-1768 имеется разъем mini-USB, который используется для подключения датчиков или устройств, работающих по интерфейсу TWI. Линии данных и питания интерфейса не имеют гальванической развязки от внутренней схемы прибора.

Особенности 8 канального USB/LAN модуля дискретного ввода-вывода АСЕ-1768:

• Питание подается по интерфейсу microUSB, одновременно с подключением к ПК;
• При подключении к прибору по USB интерфейс LAN отключается;
• Для управления прибором через сеть, необходимо отключить прибор от ПК и подать питание с сетевого адаптера для питания или зарядки устройств через интерфейс USB.
