Megger MTO3XX

• Принцип однократного подключения в 4 раза снижает время тестирования, исключая риск более чем на 70% *
• Возможность автоматического измерения сопротив- ления на восьми вводах/шести обмотках
• Наборы испытательных проводов, взаимозаменяе- мых с комплектами проводов измерителей коэффи- циента трансформации серии TTR
• Одновременное намагничивание обмоток для быстрого и точного измерения сопротивления обмоток постоянному току для высокоиндуктивных нагрузок
• Встроенная функция автоматического размагничивания
• Тестирование работы переключателей ответвлений под нагрузкой (РПН)

Омметры трансформаторов серии MTO3XX обеспечивают возможность автоматического измерения сопротивления на восьми вводах/шести обмотках. Они позволяют экономить вре- мя испытаний путем тестирования всех шести обмоток без отсоединения и повторного присоединения проводов. Кроме того, одновременное намагничивание обмоток обеспечивает быстрые и надежные измерения даже на больших трансформаторах с соединением треугольником со стороны низкого напряжения. Дополнительно провода омметров серии MTO3XX взаимозаменяемы с комплектами проводов трехфазных измерителей коэффициента трансформации серии TTR, что исключает дополнительные затраты времени на подключение проводов при измерении коэффициента трансформации.

Омметры серии MTO3XX включают в себя две модели:

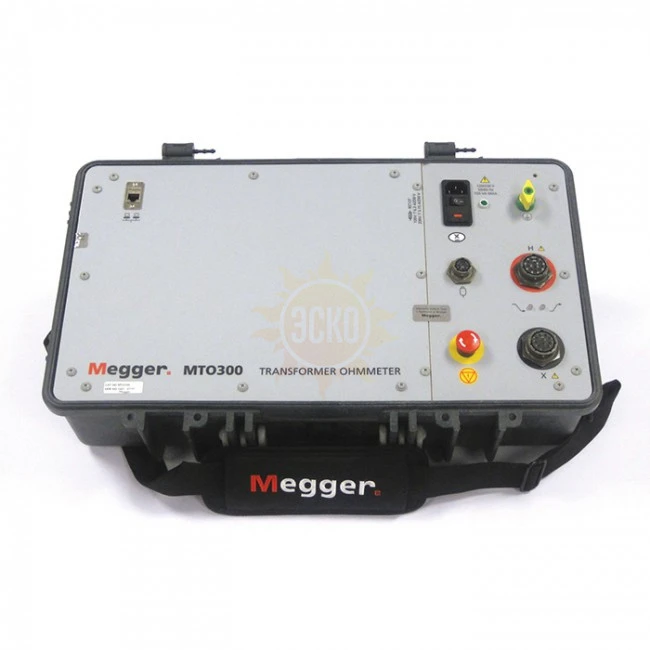

• Базовая модель MTO300 предназначена для работы с дистанционным управлением от внешнего PC с программой PowerDB или от другого прибора компании Megger для испытания трансформаторов тока, имеющего встроенный компьютер.

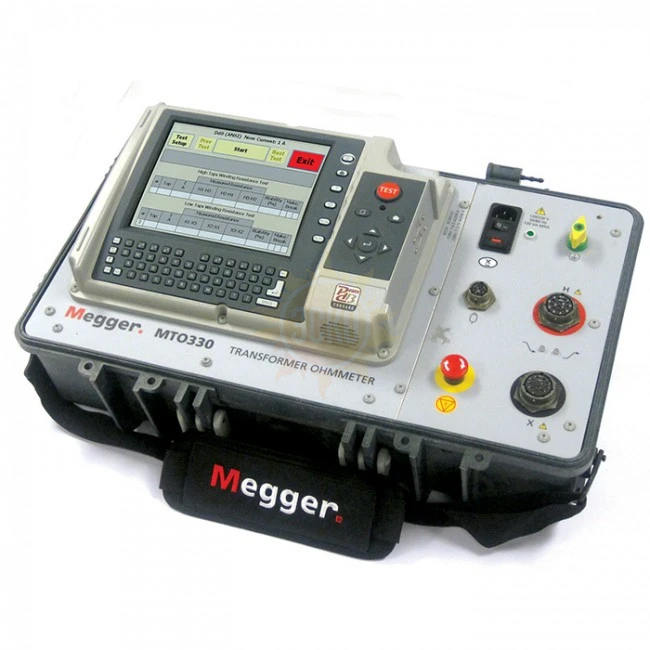

• Модель MTO330 имеет такие же функциональные возможности, что и модель MTO300. Однако она оборудована встроенным компьютером, имеющим стандартную полнофункциональную клавиатуру и кнопки навигации, отображаемые на цветном VGA-дисплее с экраном размером 8,4 дюйма, информация на котором четко видна даже при ярком солнечном свете.

Модульный подход к проведению испытаний

Омметры серии MTO3XX – это самое новое дополнение к широкому спектру изделий компании Megger, реализуемому на общей цифровой платформе, которая обеспечивает пользователям возможность связи с другими совместимыми при- борами тестирования трансформаторов компании Megger.

• Управление MTO300 может осуществляться от внешнего PC или с помощью других приборов компании Megger, имеющих встроенный компьютер, например, DELTA3000, DELTA4310, TTR330 и FRAX150.
• Прибор MTO330 имеет встроенный компьютер и может использоваться для управления другими изделиями компании Megger, в частности, TTR300, TTR310, FRAX99, FRAX101, DELTA2000, DELTA4110 и MLR10.

ОБЛАСТИ ПРИМЕНЕНИЯ

Применение омметров трансформаторов серии MTO3XX:
Контроль показаний заводских испытаний.
Помощь в локализации дефектов в трансформаторах, например, увеличенное контактное сопротивление в клеммных соединениях и переключателях отводов РПН.
Проверка работы переключателей ответвлений под нагрузкой РПН.

Простое и легкое автоматическое тестирование всех шести обмоток

После подключения прибор MTO3XX выполняет измерение сопротивления всех обмоток без каких-либо повторных соединений. Процедура тестирования проста и эффективна. Одни концы набора измерительных кабелей присоединяют к каждому вводу/клемме трансформатора, используя специальный, так называемый, зажим или щуп Кельвина. Другие концы этого кабеля присоединяются к омметру MTO3XX. Прибор будет автоматически измерять выбранные сопротивления обеих высоковольтных и низковольтных обмоток. Последовательность испытания может быть выбрана: изме- рение на 6-ти обмотках с одновременным намагничиванием обмоток, измерение на 3-х высоковольтных и низковольтных обмотках отдельно, или тестирование по одной обмотке.
