Описание ММО-40 - микромиллиомметр
Измеритель электрического сопротивления(микромиллиомметр)«ММО-40» предназначен для измерения электрического сопротивления цепей различных частей электрооборудования с полностью снятым напряжением в широком диапазоне измеряемой величины.
Микромиллиомметр «ММО-40» обеспечивает измерение сопротивления вычисляя его по значениям тока и напряжения на объекте испытания.
Измерения проводятся по четырехпроводной схеме и при заданном значении тока, который поддерживается стабильным в процессе измерения.
Условия эксплуатации:
Нормальные условия применения:
- Температура окружающего воздуха, °С, – 20±5;
- Относительная влажность воздуха, %, – 30–50;
- Атмосферное давление, кПа (мм рт. ст.) – от 84 до 106,7 (от 630 до 795);
Рабочие условия применения:
- Температура окружающего воздуха, °С, – от минус10 до плюс 40;
- Относительная влажность воздуха, %, – до 80 при 25 °С;
- Атмосферное давление, кПа (мм. рт. ст.) – от 84 до 106,7 (от 630 до 800);
Предельные условия транспортирования:
- Температура окружающего воздуха, °С, – от минус 25 до плюс 55;
- Относительная влажность воздуха, %, – до 95 при 25 °С;
- Атмосферное давление, кПа (мм рт. ст.) – от 84 до 106,7 (от 630 до 800);
- Транспортная тряска: число ударов в минуту – 80-120, максимальное ускорение, м/с2 – 30.
Меры безопасности:
- На месте эксплуатации не должно быть паров агрессивных жидкостей (кислот и щелочей).
- Запрещается эксплуатация во взрывоопасных средах!
Эксплуатация изделия может производиться одним оператором из числа электротехнического персонала, изучившим руководство по эксплуатации, прошедшим подготовку по практической работе с изделием, и имеющим группу по технике безопасности в установках с напряжением свыше 1000 В не менее третьей.

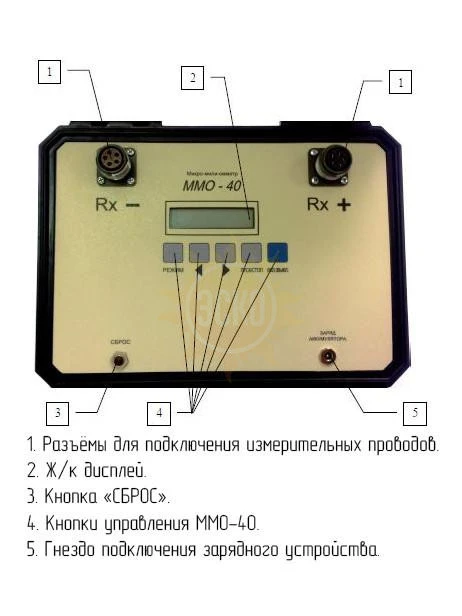

Внешний вид оборудования может отличаться от вида на фото без ущерба техническим характеристикам.
Подробности заказа, комплектации и технических характеристик необходимо уточнять во время осуществления заказа.
Характеристики ММО-40 - микромиллиомметр
| Режимы работы «ММО-40»* |
Диапазон измерения, Ом |
Пределы основной относительной погрешности, % | Пределы основной абсолютной погрешности, Ом |
| Автодиапазон (0-5 А) | 10×103÷5×103 | 2 | ±(2·10-2·Rизм) |
| 5×103 ÷1×10-3 | 0,3 | ±(3·10-3·Rизм) | |
| 1×10-3÷0 | - | ±(3·10-3·Rизм + 1·10-6 ) | |
| Расширенный диапазон |
10×103÷5×103 | 2 | ±(2·10-2·Rизм) |
| 5×103 ÷50×10-3 | 0,3 | ±(3·10-3·Rизм) | |
| 50×10-3÷ 0 | - | ±(3·10-3·Rизм + 2·10-4) | |
| Диапазон 5 Ом; 0,5 А (омметр) |
5÷5×10-3 | 0,3 | ±(3·10-3·Rизм) |
| 5×10-3÷0 | - | ±(3·10-3·Rизм + 2·10-5) | |
| Диапазон 0,5 Ом; 5 А (миллиомметр) |
0,5÷1×10-3 | 0,3 | ±(3·10-3·Rизм) |
| 1×10-3÷ 0 | - | ±(3·10-3·Rизм + 1·10-6) | |
| Диапазон 50 мОм; 50 А (микроомметр) |
50×10-3÷100×10-6 | 0,3 | ±(3·10-3·Rизм) |
| 100×10-6÷0 | - | ±(3·10-3·Rизм + 1·10-7) | |
|
* Описание режимов работы:
Предел допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающего воздуха от нормальной (20±5°С) до любой в пределах рабочей области, не превышает половины предела допускаемой основной абсолютной погрешности измерения на каждые 10 град. изменения температуры. ММО-40 обеспечивает вывод результатов измерений на жидкокристаллический дисплей (ЖКИ). |
|||

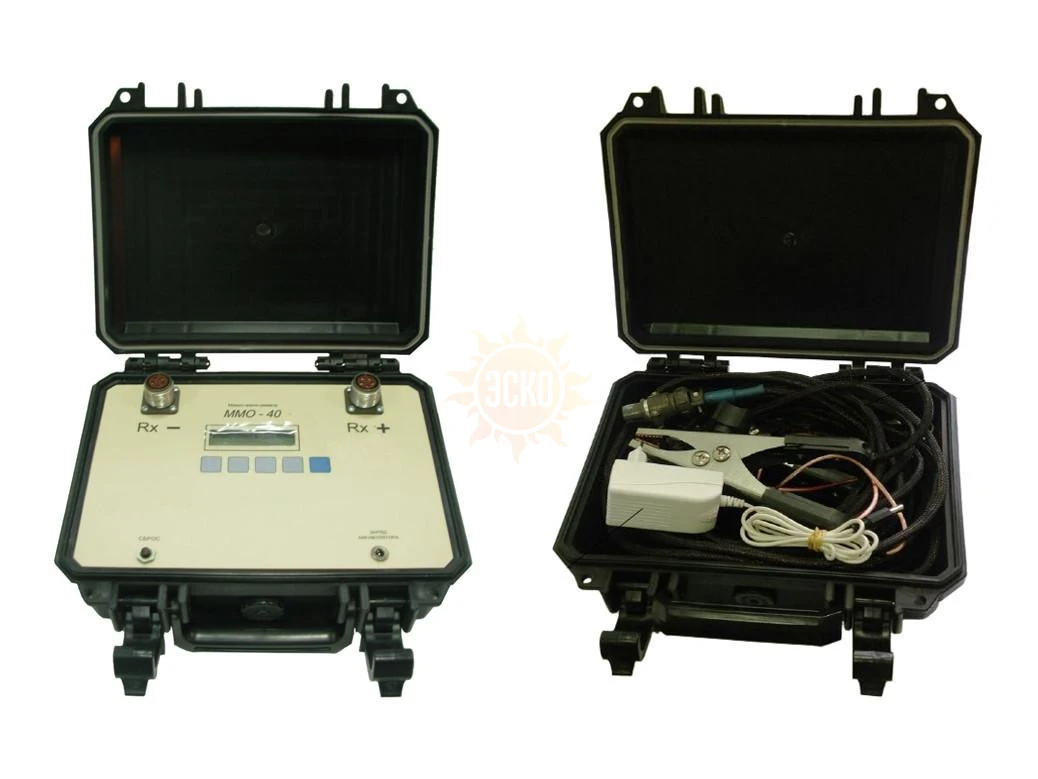

Комплектация ММО-40 - микромиллиомметр
| № | Наименование | Количество |
|---|---|---|
| 1. | Микромиллиомметр ММО-40 | 1 |
| 2. | Измерительные провода | 2 |
| 3. | Зарядное устройство | 1 |
| 4. | Транспортный чемоданчик для принадлежностей | 1 |
| 5. | Руководство по эксплуатации | 1 |
| 6. | Паспорт | 1 |
