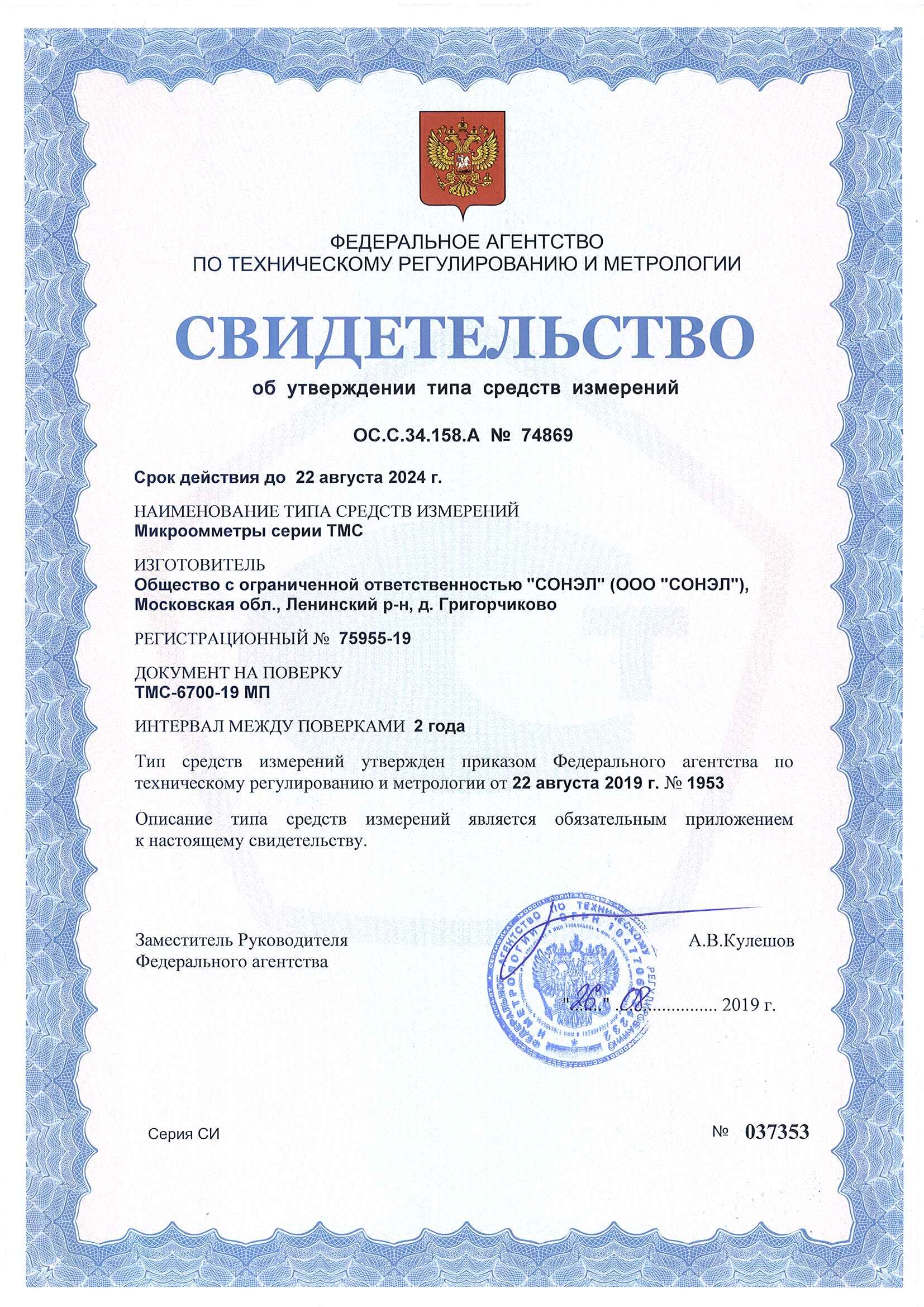

до 22.08.2029

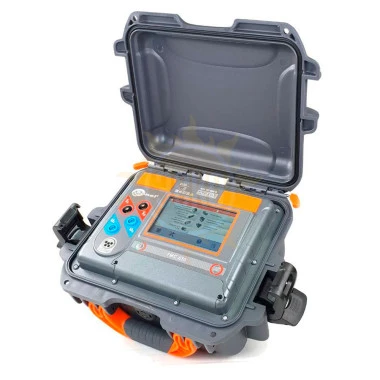

Назначение микроомметра TMC-650:
ТМС-650 – профессиональный, цифровой измеритель активного/индуктивного сопротивления объектов энергетической отрасли, железной дороги и различных производственных предприятий. Широкий спектр применения позволяет проводить измерения сопротивления сварных и болтовых соединений, кабельных линий и проводов, обмоток двигателей и силовых трансформаторов, в том числе индукционных трансформаторов с аморфным магнитопроводом, а также и других объектов, независимо от характера их сопротивления. Функции автоматического расчёта, как приведённого сопротивления к температуре сравнения, так и температуры обмоток электрооборудования, подвергшихся нагреву, упрощают анализ состояния данной электроустановки. Использование 4-х проводной схемы (метод Кельвина) измерения позволяет избежать ошибок, вызванных сопротивлением проводов, и получить наиболее точный результат.
Особенности микроомметра TMC-650:
- Диапазон измерения сопротивления 0,1 мкОм…1999,9 Ом рабочим током 1 мА…10 А;
- Три режима измерения: 1 - автоматический режим; 2 - измерение активного сопротивления; 3 - измерение индуктивного сопротивления.
- Функция выбора измерения сопротивления с одно- или двухнаправленным протеканием тока;
- Функция регистратора измерения с интервалом 1 сек…15 мин. длительностью до 30мин.;
- Графический анализ измерения сопротивления R(t);
- Функция размагничивания магнитопровода;
- Автоматическое приведение измеренного сопротивления к температуре, при которой определялось базовое сопротивление.
- Функция измерения температуры объекта;
- Расчёт температуры обмоток электрооборудования, подвергшихся нагреву;
- Использование измерителя для установок с аморфным магнитопроводом;
- Функция энергосбережения;
- Широкий функционал работы с памятью прибора и интеграция данных в ПК;
- Работа измерителя как от электрической сети, так и от АКБ.
Характеристики Микроомметр TMC-650
Диапазон | Разрешение | Ток измерения/Напряжение | Основная погрешность |
---|---|---|---|
0 мкОм…999,9 мкОм | 0,1 мкОм | 10 A/20 мВ | ± (0,2% и. в. + 2 е.м.р.) |
1,0000 мОм…1,9999 мОм | 0,0001 мОм | ||
2,000 мОм…19,999 мОм | 0,001 мОм | 10 A/200 мВ | |
20,00 мОм...199,99 мОм | 0,01 мОм | 10 A/2 В (1 А/200 мВ) | |
200,0 мОм…999,9 мОм | 0,1 мОм | 1 A/2 В (0,1 A/200 мВ) | |
1,0000 Ом…1,9999 Ом | 0,0001 Ом | ||
2,000 Ом…19,999 Ом | 0,001 Ом | 0,1 A/2 В | |
20,00 Ом…199,99 Ом | 0,01 Ом | 10 мA/2 В | |
200,0 Ом…1999,9 Ом | 0,1 Ом | 1 мA/2 В | |
Параметр | Значение | ||
Дополнительные технические характеристики | |||
Питание измерителя | Аккумулятор Li-Ion 7,2В / 8,8Ач | ||
Питание ЗУ АКБ | 187…264В 50Гц 2А | ||
Рабочая температура ЗУ | -10…50 °C | ||
Время зарядки АКБ | около 3,5ч. | ||
Диапазон рабочих температур | -10…50 °C | ||
Диапазон температур при хранении | -20…60 °C | ||
Влажность | 20…90% | ||
Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) | IP40 питание от сети и/или без заглушек IP54 питание от АКБ IP67 с закрытым кейсом |
||
Категория электробезопасности | КАТ III/600В | ||
Защита от внешнего напряжения | ~ 600В в течение 10сек. | ||
Диапазон времени до автоматического выключения | 5-45 мин. или функция не активна | ||
Максимальное сопротивление проводов для тока 10А | 300мОм | ||
Точность задания измерительного тока | ±10% | ||
Количество измерений током 10А от АКБ | 700-800 | ||
Время измерения сопротивления: - резистивный тип объекта - индуктивный тип объекта |
3сек. ≥ 5сек. |
||
Дисплей | Графический TFT 800х480 | ||
Память | 7 ГБ | ||
Высота над уровнем моря | < 2000 м | ||
Интерфейс | USB, LAN | ||
Изоляция | Двойная согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013 |
||
Электромагнитная совместимость | ГОСТ Р МЭК 61326-1-2014 ГОСТ Р 51522.2.2-2014 (МЭК 61326-2-2:2005) |
||
Габариты ШxВxГ | 318×257×152 мм | ||
Масса | около 3,5 кг |
Комплектация Микроомметр TMC-650
№ | Наименование | Количество |
---|---|---|
1. | Микроомметр TMC-650 | 1 |
2. | Аккумуляторная батарея Li-Ion 7,2 В |
1 |
3. | Зажим «Крокодил» изолированный Кельвина К06 | 2 |
4. | Зонд Кельвина двухконтактный | 2 |
5. | Кабель двухпроводный 3м | 1 |
6. | Кабель последовательного интерфейса USB | 1 |
7. | Кабель сетевой стандарта IEC | 1 |
8. | Температурный зонд ST-3 | 1 |
9. | Футляр L11 | 1 |
