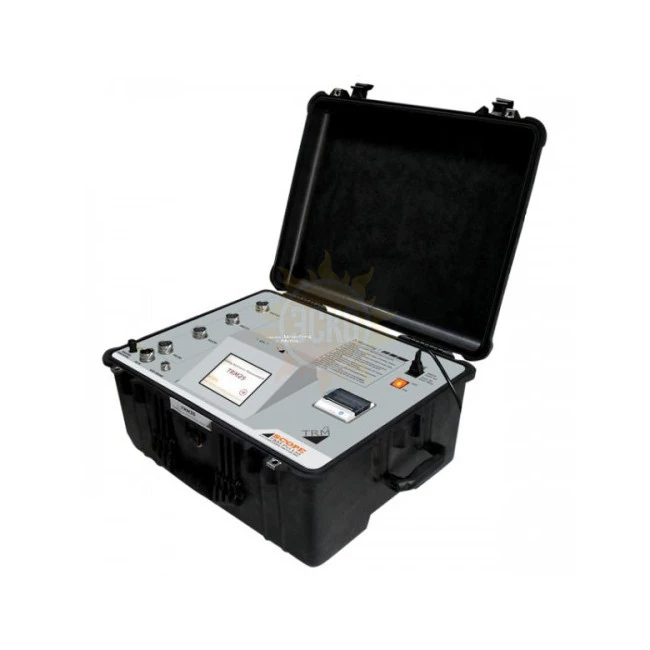

Scope TRM25 - контрольно-измерительное оборудование для трансформатора

Назначение Scope TRM25

Современный точный измеритель сопротивления обмотки, предназначенный для тестирования в условиях эксплуатации и на производственных испытаниях крупногабаритных трансформаторов до 500 МВА. Измеритель сопротивления обмоток трансформаторов и центрифуг с прямым выводом на дисплей. TRM 25 - переносной измеритель сопротивления обмотки, предназначенный для электрических подстанций сверхвысокого напряжения, обеспечивая безопасность оператора и воспроизводимость результатов. В комплектацию TRM25 входит устройство тестирования РПН для проверки производительности РПН во время переключения напряжения. Изменения постоянного тока, проходящего через обмотку во время переключения напряжения, фиксируются на высокой скорости в пределах отведённого времени. Измерительное устройство защищено от воздействия противодействующей электродвижущей силы, которую генерируют индуктивные обмотки.

ВОЗМОЖНОСТИ Scope TRM25

Устройство использует источник постоянного тока 25A с различными диапазонами постоянного тока и измеряет величину сопротивления до 2000 µΩ. Устройство оснащено встроенным таймером, работающий в реальном времени, памятью и принтером. Устройство работает в автономном режиме или под управлением внешнего ПК / ноутбука. Программное обеспечение CTrans управляет TRM25. Все тестирования можно осуществить с помощью ноутбука.

Особые характеристики Scope TRM25

•  Конфигурации: Позволяет включить / отключить измерительные каналы, настройки коррекции температуры, выбрать материал намотки, выбрать интервал печати / загрузки, настроить часы реального времени и др.
•  Пользовательский интерфейс: Устройство оснащено мощным программным обеспечением для конфигурации настроек и тестирования.
•  Работой TRM 25 может управлять извне через ноутбук, для настройки, управления, получения анализа данных тестирования. Данные тестирования можно отправить по электронной почте в виде таблиц (с программным обеспечением CTrans).
•  Отображает, печатает и сохраняет отчеты о тестировании в виде текста и таблицы с результатами тестирования.
•  Для измерения сопротивления используется 4-х проводной метод Кельвина
•  Имеет три канала входа напряжения, один канал ввода температуры и один канал измерительного тока.
•  Может работать в автономном режиме или под управлением внешнего ПК/ноутбука.
•  Подготовка к тестированию: выбрать диапазон токов, включить / выключить печать, загрузку, сигнальное устройство и др.
•  Обработка записей: Сохранение, печать, скачивание и восстановление.
•  Автоматический сброс противодействующей электродвижущей силы
•  Разрядка и демагнетизация объекта после тестирования

Преимущества Scope TRM25

•  Можно измерить сопротивление обмотки постоянному току в крупногабаритных центрифугах, высоко индукционных объектах, типа трансформаторов, генераторов и двигателей и др.
•  Устройство инжектирует измерительный постоянный ток до 25A для измерения сопротивления обмотки в диапазоне от 100 µΩ до 2000 Ω.
•  Быстрая стабилизация полученных данных даже на крупных тестируемых объектах за счёт высокого напряжения холостого хода (50В).
•  Ручные вычисления не требуются. Применяется 4-х проводной метода Кельвина.
• * Возможность сохранения в памяти до 5000 наборов данных.
•  Безопасные условия эксплуатации обеспечивает автоматическая и мгновенная разрядка противодействующей электрической силы после завершения тестирования
•  Устройство для быстрой и удобной проверки состояния РПН - разрыва цепи во время перехода ступеней, если таковые имеются.
•  Пользователь может управлять РПН вручную/автоматически.
