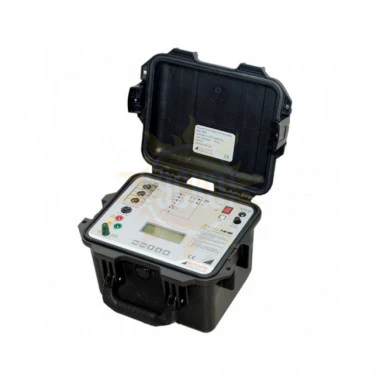

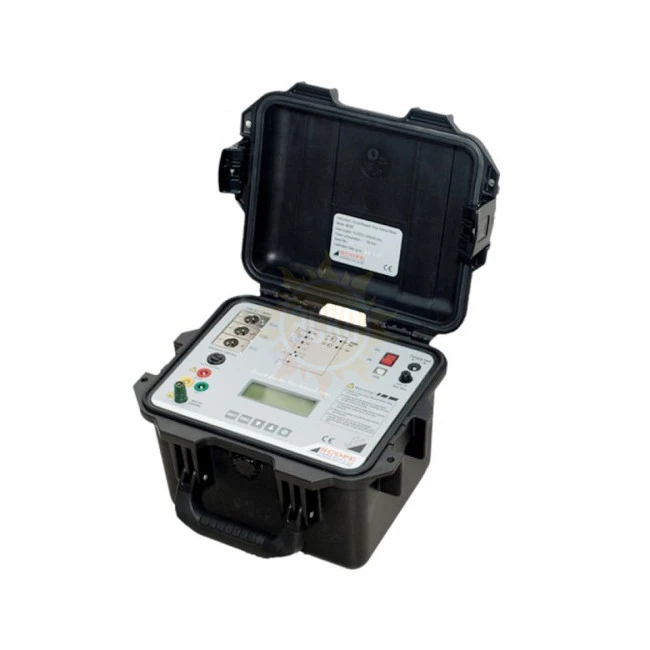

Scope SCOT M3K + - универсальный измеритель временных интервалов

распечатать описание в PDF

Scope SCOT M3K + - универсальный измеритель временных интервалов

Питание

Вход к зарядному устройству - от 90 до 275 В переменного тока, 50/60 Гц ± 10%; от 100 до 300В постоянного тока Выходное напряжение - 13,5В пос/ тока, макс. 1000mA; потребление прибора - 15 В перем тока

Температура эксплуатации

от 0 до 50°C

Влажность

до 95% (без конденсации)

Количество каналов

Напряжение

100 - 300 В

Частота

50/60 Гц

Размеры

300 х 250 х 200 мм

Вес

5 кг

цена по запросу

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Описание SCOT M3K +

SCOPE представляет новое поколение измерительных приборов серии SCOT - измеритель временного интервала высоковольтного выключателя в новом суперлёгком корпусе на основе ультрасовременного микроконтроллера и встроенного ПО. SCOT сочетает в себе самое современное оборудование и программное обеспечение, что делает его необходимым для инженеров по испытаниям и техническому обслуживанию. Это компактный, легкий и надежный прибор для измерения времени срабатывания автоматических выключателей высокого и сверхвысокого напряжения всех типов, находящихся в рабочем состоянии.

В зависимости от типа выключателя и предполагаемых испытаний, пользователь может выбрать из двух моделей SCOT М3К+ и SCOT МХР+. SCOT M3K+ измеряет и выводит на дисплей периоды ЗАКРЫТО, ОТКРЫТО и ЗАКРЫТО-ОТКРЫТО главных контактов на 3 полюсах, соединенных конец к концу одновременно. Идеально подходит для выключателей с одиночным разрывом на полюс. SCOT MXP+ измеряет, выводит на дисплей и на печать периоды ЗАКРЫТО, ОТКРЫТО и ЗАКРЫТО-ОТКРЫТО 2 главных и 2 PIR контакта на полюс, 3 полюса одновременно, что позволяет проводить измерения на 6 главных и 6 пассивных контактах одновременно. Идеально подходит для выключателей с PIR контактами и многократными разрывами на каждом полюсе.

Особенности SCOT M3K +

Благодаря совершенно новому дизайну, SCOT является самым лёгким из доступных измерителей временного интервала высоковольтных выключателей.
Высокая частота выборки до 10 кКл обеспечивает высокое временное разрешение 0,1 мс
Питание от сети или перезаряжаемых Li-ion батарей. Встроенный монитор для контроля заряда батареи и схема отключения для защиты батареи от полной разрядки.
Встроенные датчик времени, память и принтер* . Отображение времени тестирования для каждой процедуры измерения позволяет создать единую систему отсчета времени для сравнения результатов в будущем.
Загрузка и анализ данных, включая функцию Trend Analysis (анализ тенденций изменений показателей) возможны при помощи программного обеспечения CData SCOT+, входящим в комплект.
Создайте идентификационные данные выключателя на компьютере и импортируйте их в прибор. Сохраните результаты тестирования в соответствующей папке. Выгрузите эти данные в компьютер с сохранением структуры папок.
Отладка настроек устройства: проверка состояния контактов, проверка параметров управления, памяти, принтера*, загрузки данных на ПК.
Простота использования. Испытания могут проводить даже технические специалисты.
В комплект входит комплект диагностических выводов для тестирования выключателей сверхвысокого напряжения.
Имеет литой, ультра-прочный корпус класса IP67.

Технические характеристики SCOT M3K +

Параметр	Значение
Канал синхронизации контактов	3 (3 Основных контакта, 3 полюса соединенные конец к концу, одновременно)
Скорость выборки	10 кГц, 5 кГц, 2 кГц, 1 кГц и 100 кГц, по выбору
Временной диапазон	1сек, 2сек, 5сек, 10сек и 100сек соответственно для соответствующих скоростей выборки
Разрешение	0,1 мс, 0,2 мс, 0,5 мс, 1мс и 10мс соответственно для соответствующего временного диапазона
точность	Значение ± 0,05% ± 1
управления выключателем	Два твердотельных контакта по 300В, 35A переменного/постоянного тока для выключателя
параметры триггера	Закрыто, Открыто, Закрыто-Открыто
дисплей	4х строчный х 20 заковый LCD с задней подсветкой
принтер	Встроенный, 58 мм термопринтер (только в SCOPT MXP+)
клавиатура	5 кнопок
Память	1 Мб, 100 записей, внутренняя
Встроенная батарея	Li-Ion, 11.1 V, 4 Ah
Источник питания	Вход к зарядному устройству - от 90 до 275 В переменного тока, 50/60 Гц ± 10%; от 100 до 300В постоянного тока Выходное напряжение - 13,5В пос/ тока, макс. 1000mA; потребление прибора - 15 В перем тока
Соединительный порт	USB
Программное обеспечение	CData SCOT - для загрузки и анализа, для Windows
Эксплуатационные условия	от 0 до 50°C, относит. влажность до 95% (без конденсации)
размеры	300 х 250 х 200 мм
Инструмент Вес	5 кг

Управление выключателем: Два твердотельных контакты с номиналом 35А, 300В AC / DC для работы выключателя (Закрыть & Trip).
Trigger Варианты: Открыть Закрыть, CO, OC, OCO и задержки между операциями настраиваемым.
Отбор проб Скорость: 20kC, 10kC, 5kC, 2KC, 1kC по выбору.
Туристические каналы: Для линейных / поворотных резистивных датчиков. источник возбуждения 0-5В DC встроенный.
Порт связи: порт Ethernet для связи между ноутбуком и инструмента
Питание: 230 В + 15%, 50 Гц + 10%, 70VA Приблизительно
Контрольные выводы: Подходит для тестирования Loco VCBs. Ведет поставлянными подходящей длины, толщины, качества изоляции и механической прочностью. Они имеют цветовой кодировкой терминаторы, Быстроразъемное типа прочные зажимы & идентификационные этикетки.
Поставляется с подходящими Тестовые провода & алюминиевый чехол для транспортировк

Комплект поставки SCOT M3K +

№	Наименование
1.	Кабель для контроля синхронизации, гибкий, износостойкий, 15 м
2.	Контрольный кабель прерывателя
3.	Основной кабель заземления
4.	Зарядное устройство
5.	USB кабель связи
6.	Запасные предохранители
7.	Упаковка из 10 рулонов бумаги для термопринтера с SCOT MXP+
8.	CData SCOT: СВ диск с ПО для загрузки на компьютер и анализа
9.	Мягкий переносной футляр для прибора и комплекта диагностических выводов
10.	Инструкция по эксплуатации
11.	Протокол поверки и заводских испытаний
12.	Рулон бумаги для термопринтера (Только в SCOT MXP+)
13.	Комплект диагностических выводов длиной 7 м для MV/HV АВР
