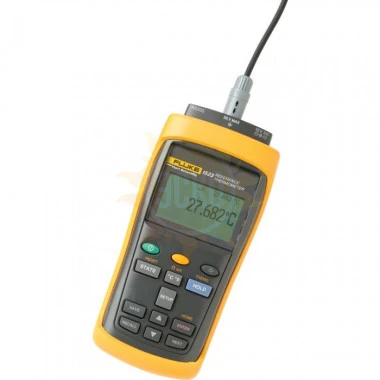

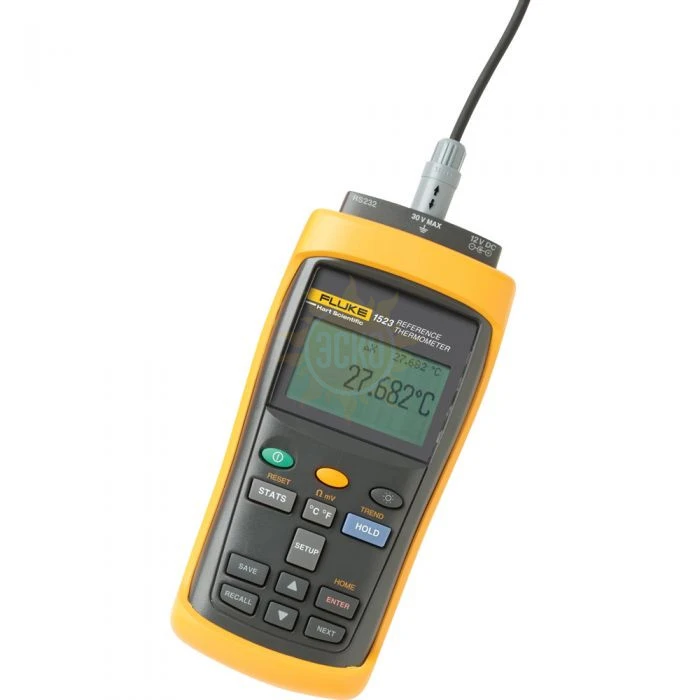

Эталонные термометры серии Fluke 1524
распечатать
Назначение Fluke 1524
Эталонные термометры Fluke 1523 и 1524 компании Fluke Calibration предназначены для измерений, построения графиков и записи показаний, полученных от ПТС, термопар и термисторов. Устройства считывания термометров (преобразователи) обеспечивают прецизионную точность, широкий диапазон измерений, регистрацию температуры и построение трендов, совмещая все эти функции в одном портативном приборе, пригодном для работ в любых условиях.
Приборами Fluke 1523 и Fluke 1524 можно пользоваться как для полевых, так и для лабораторных измерений, а также для регистрации измеряемых данных. Функция двухканального измерения модели Fluke 1524 позволяет работать в два раза быстрее.
Калибровка, проверка токовой петли, пуск установок, устранение неполадок, техобслуживание и ремонт — вот неполный список тех разнообразных работ, где требуется применение термометров модели 1523 и 1524. Используйте прибор в качестве переносного эталона и регистратора температуры в промышленных ваннах, сухоблочных калибраторах, карманах для термопар, чистых помещениях, двигателях, теплообменниках, печах, морозильных камерах или других аппаратах, нуждающихся в калибровке, проверке или техническом обслуживании.
Особенности Fluke 1524
Точность и повторяемость измерений независимо от места их проведения
Для соответствия нормативам, поддержания производительности, экономии энергии и стабильных результатов необходима точность. Приборы Fluke 1523 и Fluke1524 выполняют точные измерения температуры, поскольку они оснащены функцией изменения направления тока, которая используется в высококачественных приборах и устраняет термоэдс. Годовая точность измерений гарантируется при температуре окружающей среды от −10 ºC до +60 ºC. Специальные прецизионные резисторы и источник эталонного напряжения высокой стабильности обеспечивают точность 1523/24, на которую практически не влияет температура окружающей среды.
Как и все портативные приборы Fluke, эталонные термометры модели 1523 и 1524 проходят тщательное тестирование при экстремальных условиях эксплуатации и вибрациях, так что их можно брать с собой на любой объект, где они могут потребоваться.
Для удобного просмотра вы можете подвесить термометр с помощью дополнительной магнитной подвески, освободив руки для работы.
Разъемы INFO-CON обеспечивают правильное преобразование температуры
Внутри разъема INFO-CON находится микросхема памяти, которая хранит информацию о калибровке для подсоединенного датчика. При простом подключении пробника эта информация загружается в устройство считывания, гарантируя правильное преобразование температуры для обеспечения точных и беспроблемных измерений.
Датчики могут быть заблокированы паролем для определенных каналов и преобразователей в целях безопасности или для отслеживаемости калибровки системы. Для удобства измерения подключите любую термопару с миниатюрными разъемами к дополнительному универсальному адаптеру. Каждый адаптер термопары или стандартный разъем поддерживает компенсацию эталонного спая (RJC) с помощью внутреннего прецизионного термистора.
Отслеживание тенденций в лабораторных или полевых условиях
Термометры 1523 и 1524 оснащены ЖК-дисплеем с подсветкой и разрешением 128 × 64 пикселей, на котором можно просматривать графики трендов. Разрешение графика можно изменить одним нажатием кнопки. Благодаря этому хорошо видно, когда температура стабильна, без необходимости набора статистики и длительных задержек, или можно отслеживать протекание процессов во времени, чтобы убедиться в правильности работы.
Документирование до 25 показаний и соответствующих статистических сведений для простого сбора данных. Можно просматривать данные или на экране дисплея, или загрузив их на ПК через интерфейс RS-232 с помощью прилагаемого бесплатного ПО 9940. Для отслеживания и регистрации во времени больших массивов данных следует использовать ПК и поставляемое по отдельному заказу ПО LogWare II.
Если вы предпочитаете использовать разъем USB, также доступны переходники RS-232-USB. Батарейный источник обеспечивает питание от трех батарей типа AA на протяжении не менее 20 часов. При необходимости более длительной работы используйте адаптер питания постоянного тока. Для удобной работы и продления срока службы батарей можно активировать настройки экономии энергии.
Технические характеристики Fluke 15234
| Наименование | Значение |
|---|---|
| Входные каналы | Fluke 1523: 1 |
| Fluke 1524: 2 | |
| Регистрация | Fluke 1523: 25 замеров со статистикой |
| Fluke 1524: 15 000 замеров с метками времени и даты; 25 замеров со статистикой | |
| Интервал выборки (нормальный) | 1 секунда |
| Интервал выборки (быстрый режим) | 0,3 секунды (подробнее см. техническое руководство) |
| Типы датчиков | ПТС, термометры сопротивления, термисторы и термопары |
| Типы термопар | C,E,J,K,L,M,N,T,U,B,R,S |
| Рабочая температура | от –10 до 60 ºC (наилучшая точность — от 13 до 33 ºC) |
| Требования к электропитанию | 3 щелочных аккумулятора размером AA |
| Габариты | 96 x 200 x 47 мм |
| Масса | 0,65 кг |
| Условия окружающей среды, способствующие максимальной точности измерений | от 13 до 33 °C |
| Диапазон и точность измерения напряжения | от –10 до 75 мВ ± (0,005 % + 5 мкВ) |
| Диапазон и точность измерения сопротивления | от 0 до 400 Ом ± (0,004 % + 0,002 Ом) |
| от 200 Ом до 50 кОм ± (0,01 % + 0,5 Ом) | |
| от 50 до 500 кОм ± (0,03 %) | |
| Температурный коэффициент, напряжение (от –10 до 13 °C, от 33 до 60 °C) | ± (0,001 %/°C + 1 мкВ/°C) |
| Температурный коэффициент, сопротивление (от –10 до 13 °C, от 33 до 60 °C) | 0,0008 %/°C + 0,0004 Ом (от 0 до 400 Ом) |
| 0,002 %/°C + 0,1 Ом (от 0 Ом до 50 кОм) | |
| 0,06 %/°C + 0,1 Ом (от 50 до 500 кОм) | |
| Ток возбуждения, сопротивление | 1 мА (от 0 до 400 Ом) |
| 10 мкА (от 0 Ом до 50 кОм) | |
| 2 мкА (от 50 до 500 кОм) | |
|
Погрешности эквивалентных температур, измеряемых термопарами (только показания) |
|
| Тип B | ±0,85 ºC от 600 до 800 ºC |
| ±0,68 ºC от 800 до 1000 ºC | |
| ±0,57 ºC от 1000 до 1800 ºC | |
| Тип C | ±0,32 ºC от 100 до 550 ºC |
| ±0,71 ºC от 550 до 2300 ºC | |
| Тип E | ± 0,52 ºC от –200 до 0 ºC |
| ±0,22 ºC от 0 до 950 ºC | |
| Тип J | ± 0,52 ºC от –200 до 0 ºC |
| ±0,23 ºC от 0 до 1200 ºC | |
| Тип K | ±0,61 ºC от –200 до 0 ºC |
| ±0,24 ºC от 0 до 1370 ºC | |
| Тип L | ±0,36 ºC от –200 до 0 ºC |
| ±0,23 ºC от 0 до 1370 ºC | |
| Тип M | ±0,26 ºC от –20 до 0 ºC |
| ±0,25 ºC от 0 до 400 ºC | |
| ±0,22 ºC от 400 до 1400 ºC | |
| Тип N | ±0,72 ºC от –200 до 0 ºC |
| ±0,28 ºC от 0 до 1300 ºC | |
| Тип R | ±1,09 ºC от –20 до 0 ºC |
| ±0,97 ºC от 0 до 500 ºC | |
| ±0,49 ºC от 500 до 1750 ºC | |
| Тип S | ±1,05 ºC от –20 до 0 ºC |
| ±0,95 ºC от 0 до 500 ºC | |
| ±0,56 ºC от 500 до 1750 ºC | |
| Тип T | ±0,60 ºC от –200 до 0 ºC |
| ±0,25 ºC от 0 до 400 ºC | |
| Тип U | ±0,54 ºC от –200 до 0 ºC |
| ±0,24 ºC от 0 до 400 ºC | |
| Примечание 1. | Погрешности определяются внутренней компенсацией эталонного перехода. Эквивалентные погрешности для внешнего эталонного перехода см. в техническом руководстве |
|
Погрешности измерений Fluke 1523 и Fluke 1524 с некоторыми из пробников (±°C) |
|
| –200 °C | 5616-12: 0,014 |
| 5615-6: 0,025 | |
| 5627A-12: 0,027 | |
| 5610-9: н/д | |
| 0 °C | 5616-12: 0,021 |
| 5615-6: 0,021 | |
| 5627A-12: 0,049 | |
| 5610-9: 0,009 | |
| 100 °C | 5616-12: 0,027 |
| 5615-6: 0,028 | |
| 5627A-12: 0,065 | |
| 5610-9: 0,009 | |
| 300 °C | 5616-12: 0,040 |
| 5615-6: 0,043 | |
| 5627A-12: 0,103 | |
| 5610-9: н/д | |
| 420 °C | 5616-12: 0,050 |
| 5615-6: н/д | |
| 5627A-12: 0,130 | |
| 5610-9: н/д | |
| Примечание 2. | Включает в себя точность показаний, точность калибровки пробника и точность, связанную с дрейфом пробника |
|
Точность эквивалентной температуры ПТС (только показания) |
|
| –100 °C | ±0,011 |
| 0 °C | ±0,015 |
| 100 °C | ±0,019 |
| 200 °C | ±0,023 |
| 400 °C | ±0,031 |
| 600 °C | ±0,039 |
|
Точность эквивалентной температуры термистора (только показания) |
|
| 0 °C | ±0,002 |
| 25 °C | ±0,003 |
| 50 °C | ±0,006 |
| 75 °C | ±0,014 |
| 100 °C | ±0,030 |
